.Bộ 1 / 3 Bảng Mạch Khuếch Đại Âm Thanh Và Phát Triển Âm Thanh DIY

Giới thiệu .Bộ 1 / 3 Bảng Mạch Khuếch Đại Âm Thanh Và Phát Triển Âm Thanh DIY

Thương hiệu mới và chất lượng cao
Loại: MAX9814
Điện áp cung cấp: Dòng điện 2.7v-5.5v @ 3mA
Đầu ra: 2Vpp trên 1.25V thiên vị
Đáp ứng tần số: 20Hz - 20 KHz
Tỷ lệ tấn công và phát hành có thể lập trình
Độ lợi tự động, tối đa có thể lựa chọn từ 40dB, 50dB hoặc 60dB
Mật độ tiếng ồn đầu vào thấp là 30nV /
Thd thấp: 0,04% (điển hình)
Max9814 Mô tả:
Max9814 là bộ khuếch đại micrô hiệu suất cao, chi phí thấp với điều khiển độ lợi tự động (AGC) và độ phân giải micrô tiếng ồn thấp.Thiết bị có bộ khuếch đại mặt trước có độ ồn thấp, bộ khuếch đại độ lợi thay đổi (VGA), bộ khuếch đại đầu ra, bộ tạo điện áp thiên vị micrô và mạch điều khiển AGC

Kiểm soát độ lợi tự động (AGC)
Cài đặt 3 độ lợi (40dB, 50dB, 60dB)
Thời gian hoạt động có thể lập trình
Hoạt động có thể lập trình và thời gian phát hành hơn
Dải điện áp cung cấp 2,7V đến 5,5V
Mật độ tiếng ồn đầu vào thấp 30nV /
Thd thấp: 0,04% (điển hình)
Chế độ tắt máy thấp
Tích hợp thiên vị micrô tiếng ồn thấp 2V
Gói TDCi 14 chân (3mm x 3mm) tiết kiệm không gian
-40°C đến + 85°C phạm vi nhiệt độ mở rộng

Max4466 Mô tả:
- Thêm một tai cho dự án của bạn với bộ khuếch đại micrô electret được thiết kế tốt này.Bo mạch được lắp ráp và thử nghiệm hoàn chỉnh này đi kèm với một micrô điện 20-20KHz được hàn vào.Để khuếch đại, chúng tôi sử dụng Maxim MAX446, một op-amp được thiết kế đặc biệt cho tác vụ tinh vi này '
- Bộ khuếch đại có khả năng loại bỏ tiếng ồn cung cấp poweer tuyệt vời, vì vậy bộ khuếch đại này nghe thực sự hay và gần như không ồn hoặc xước như các loại mụn amp mic khác mà chúng tôi đã thử!
- Sự đột phá này được sử dụng tốt nhất cho các dự án như thay đổi giọng nói, ghi âm o và các dự án phản ứng o sử dụng FFT.Ở mặt sau, chúng tôi bao gồm một nồi tông đơ nhỏ để điều chỉnh độ lợi.Bạn có thể đặt mức tăng từ 25x đến 125x.
- Con số đó là khoảng 200mVpp (đối với âm lượng nói bình thường cách xa khoảng 6 inch), rất tốt để gắn vào thứ gì đó mong đợi đầu vào'độ dòng 'mà không cần cắt hoặc lên đến khoảng 1Vpp, hoàn hảo để đọc từ bộ vi điều khiểnAdc.Đầu ra là đường ray để nếu âm thanh lớn lên, đầu ra có thể lên đến 5Vpp '

Sử dụng nó rất đơn giản "
- Kết nối GND với mặt đất, VCC với 2.4-5VDC.
- Để có hiệu suất tốt nhất, hãy sử dụng nguồn cung cấp "yên tĩnh nhất" hiện có (đối với Arduino, đây sẽ là nguồn cung cấp 3.3V).
- Dạng sóng o sẽ ra khỏi chân OUT.Đầu ra sẽ có thiên vị DC là VCC '2 nên khi nó hoàn toàn yên tĩnh, điện áp sẽ là VCC '2 volt ổn định (nó được ghép nối DC.Nếu thiết bị o bạn đang sử dụng yêu cầu AC được ghép nối o, hãy đặt tụ điện 100uF giữa chân đầu ra và đầu vào của thiết bị của bạn.Nếu bạn đang kết nối với bộ khuếch đại o có đầu vào vi sai hoặc bao gồm các tụ tách rời, thì không cần có nắp 100uF.
- Chân đầu ra không được thiết kế để điều khiển loa hoặc bất cứ thứ gì ngoài tai nghe nhét trong nhỏ nhất - bạn sẽ cần một bộ khuếch đại o (chẳng hạn như bộ khuếch đại âm thanh nổi 3.7W) nếu bạn muốn kết nối amp trực tiếp với loa.Nếu bạn đang kết nối với chân vi điều khiển, bạn không cần bộ khuếch đại hoặc tụ

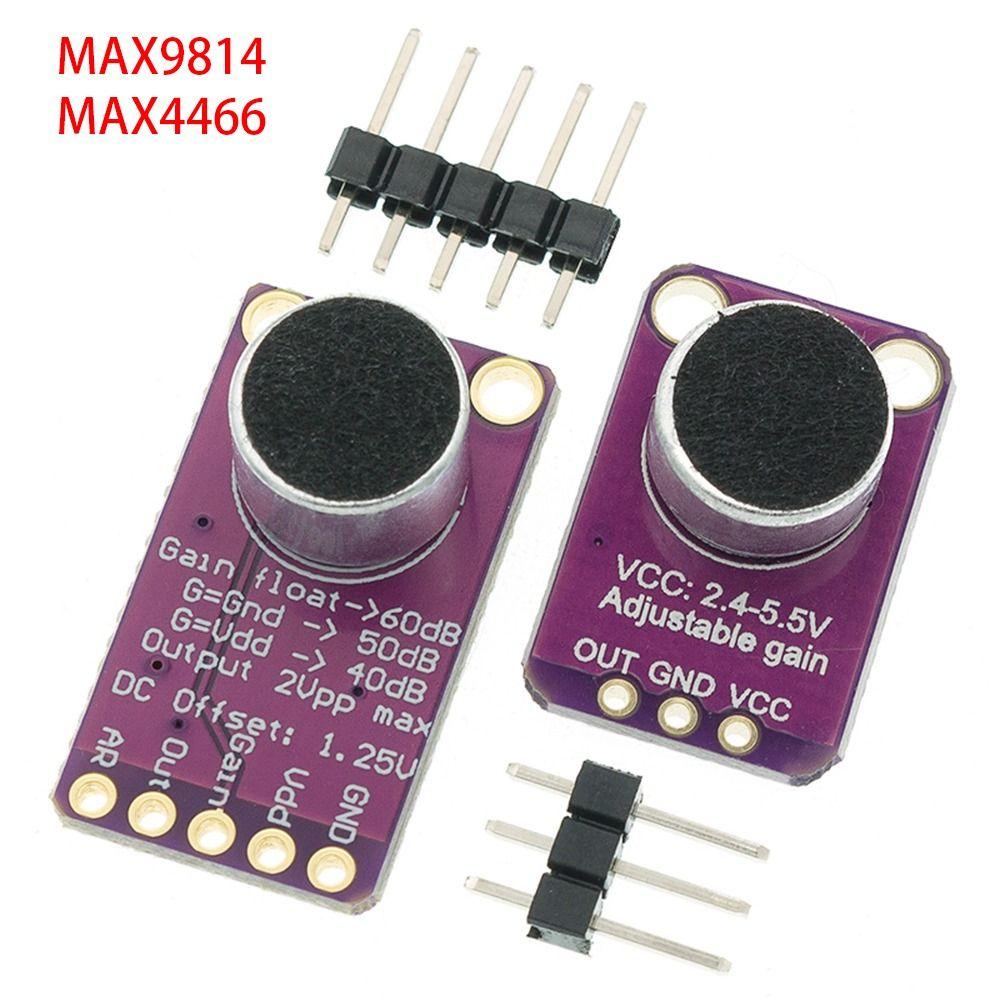

Hình ảnh sản phẩm
