1 Bảng Mạch Điều Khiển Động Cơ Kép TB6612FNG Cho Arduino STM32 ARM Reprap L298N

Giới thiệu 1 Bảng Mạch Điều Khiển Động Cơ Kép TB6612FNG Cho Arduino STM32 ARM Reprap L298N

I, Tính năng
1).Tb6612fng được sử dụng trong thiết kế là một thiết bị truyền động mới có thể điều khiển độc lập hai Động cơ DC hai chiều, có mức độ tích hợp cao, đồng thời cung cấp đủ công suất đầu ra, hiệu suất hoạt động và tiêu thụ năng lượng cũng có lợi thế,Vì vậy sự tích hợp thu nhỏ của hệ thống điều khiển Động cơ, nó có thể lý tưởng như một thiết bị lái động cơ.
2).Nó có cầu cầu cầu MOSFET-H dòng điện cao, đầu ra mạch kép có thể điều khiển hai động cơ.
3).Đầu ra cao hơn Tb6612fng trên mỗi kênh 1.2 A Dòng truyền DC, dòng khởi động tối đa 2A / 3.2 A (Xung liên tục / xung đơn); 4 loại chế độ điều khiển động cơ: tiến / lùi / dừng; Pwm hỗ trợ tăng tần sốĐến 100kHz; chế độ chờ; chip mạch phát hiện điện áp thấp và mạch bảo vệ nhiệt tắt máy; nhiệt độ làm việc: -20 ~ 85°; Gói SMD nhỏ Sop24.

Ii, ứng dụng
Chúng cấu thành sử dụng bộ điều khiển động cơ TB6612FNG và DC MCU và ứng dụng của nó trên hệ thống rô bốt di động có bánh trong ổ vi sai.Kiểm tra sự kết hợp của các thiết bị và ứng dụng SCM để đạt được khả năng điều khiển truyền động động động cơ ổn định và linh hoạt.Tb6612fng đạt được về khả năng tích hợp, hiệu suất và đầu ra để chạy cân bằng tốt hơn cho việc thiết kế và phát triển hệ thống điều khiển kỹ thuật số.

Iii, thông số
Điện áp cung cấp (VCC): 5V
Điện áp cung cấp động cơ (VM): 5V ~ 13,5V

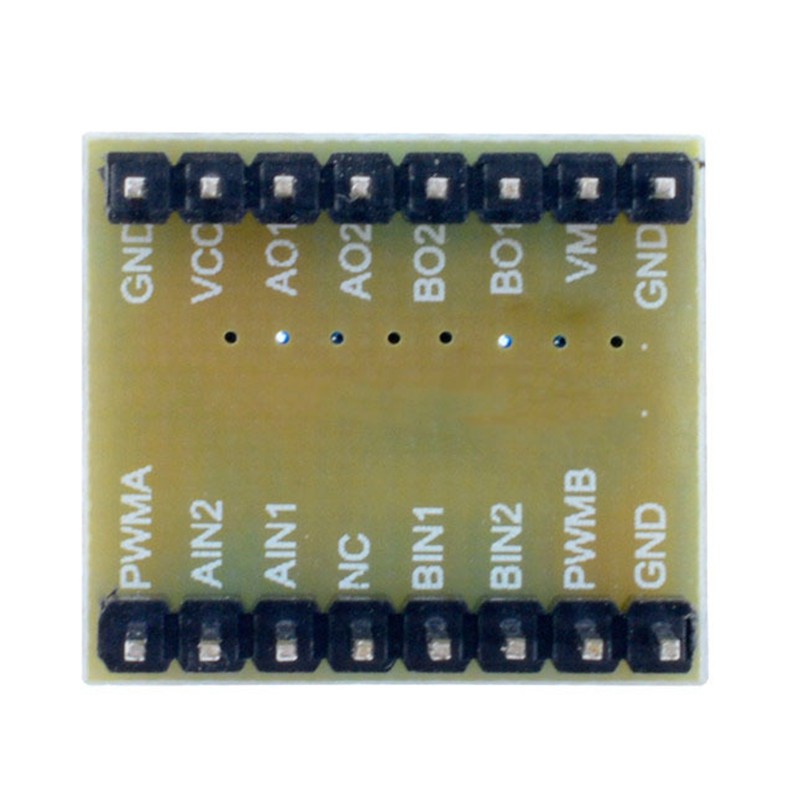

Giao diện '
Ain1.Đầu vào kênh AIN2 A
Ao1.Đầu ra Ao2 kênh A
Bin1. đầu vào BIN2 kênh B
Bo1. đầu ra BO2 kênh B

Bằng cách điều khiển Arduino AIN1, AIN2 hoặc BIN1, BIN2 các cấp độ khác nhau để đạt được các kết hợp chức năng khác nhau.
Tốc độ của Động cơ được điều khiển bởi PWM.

Vii, các biện pháp phòng ngừa
Điện áp đầu vào không được lớn hơn 13,5V, nếu không có thể làm hỏng mạch.

Gói "
1 * Mô-đun điều khiển động cơ kép TTB6612FNG cho Arduino STM32 Replce Arm L298N

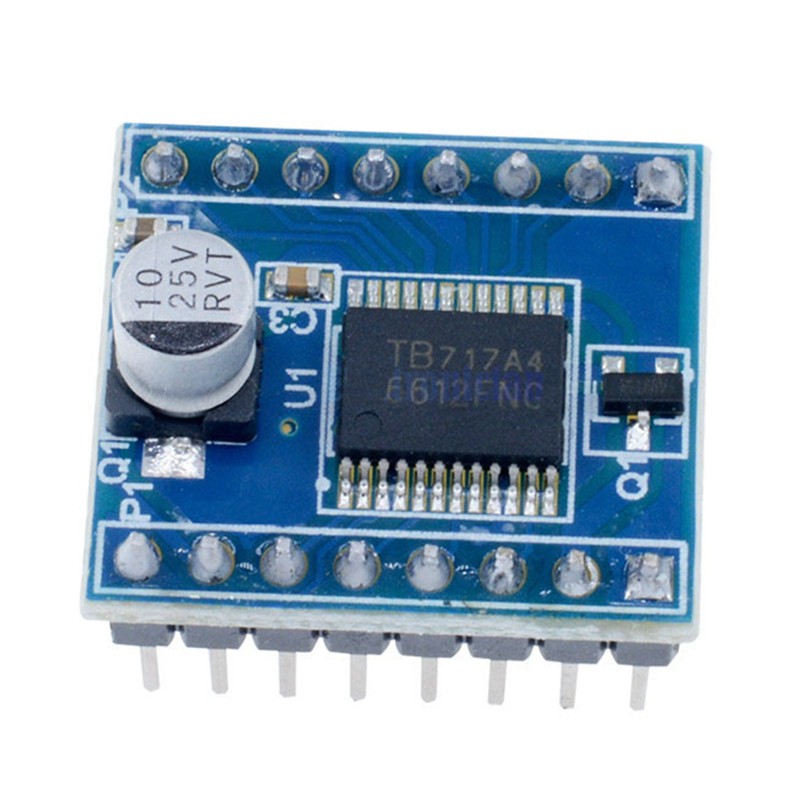

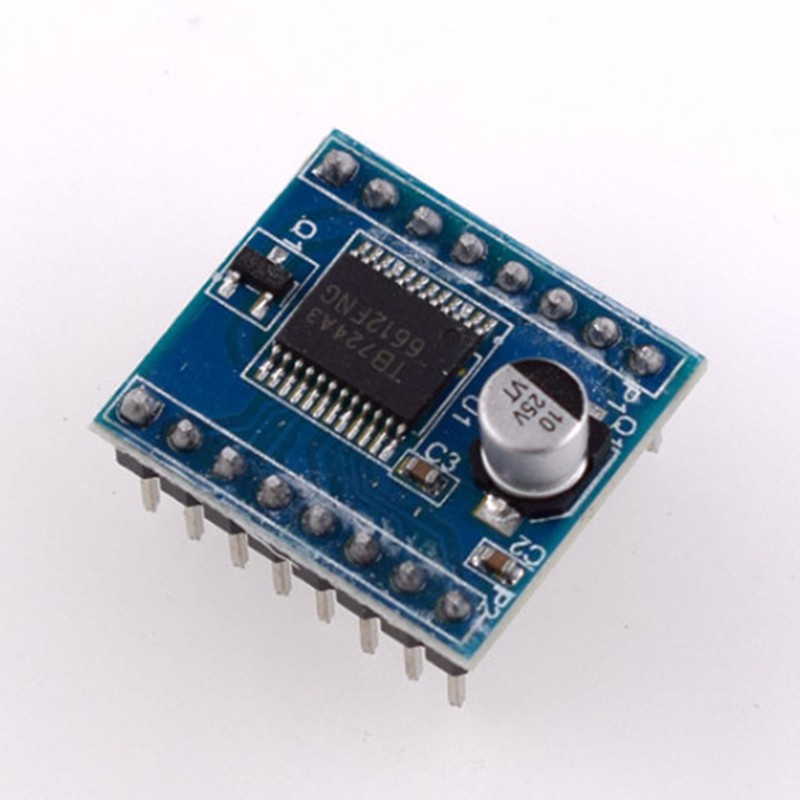

Hình ảnh sản phẩm
