1 Bảng Mạch Điều Khiển Động Cơ Không Chổi Than 5V 12V Sự Bảo Vệ

Giới thiệu 1 Bảng Mạch Điều Khiển Động Cơ Không Chổi Than 5V 12V Sự Bảo Vệ

Phiên bản cải tiến tấm truyền động động cơ không chổi than DC thu nhỏ

Bảng truyền động động cơ không chổi than cũ dễ dàng làm cháy chip ổ đĩa khi đường dây động cơ không tiếp xúc kém, đường dây được kết nối sai, tải quá lớn và đầu cuối đầu ra ngắn mạch. Giờ đây, bảng điều khiển cải tiến cho dù động cơ được kết nối với đường sai như thế nào, tải trọng bao nhiêu, đường ngắn mạch của dòng động cơ sẽ không làm cháy chip, vì vậy bạn có thể vận hành nó tại Sẽ thoải mái.
Bảng điều khiển này có thể điều khiển động cơ không chổi than siêu nhỏ 3 dây hoặc 4 dây Hall-không chổi than như động cơ không chổi than đĩa cứng và động cơ không chổi than ổ đĩa quang.
Bo mạch truyền động có bảo vệ kết nối ngược điện áp, bảo vệ quá dòng, bảo vệ ngắn mạch và dây điện đơn giản, dễ sử dụng.
Động cơ đĩa cứng có thể xoay ở điện áp 7-12v. Điện áp càng cao, tốc độ quay càng nhanh có thể đạt khoảng 10.000 vòng / phút.

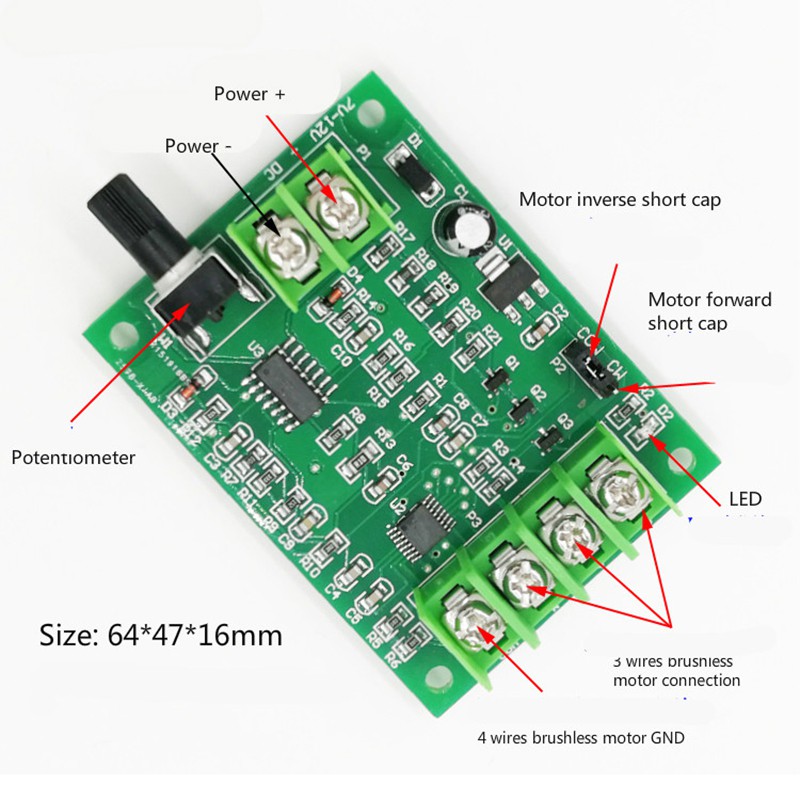

Cách xác định cổng chung của động cơ 4 dây: Đo bốn thiết bị đầu cuối tương ứng với điện trở của đồng hồ vạn năng * 1 bánh răng và giá trị điện trở của một đầu cuối và ba thiết bị đầu cuối còn lại là nhỏ nhất và Bằng nhau, thì thiết bị đầu cuối này là thiết bị đầu cuối COM, tức là, thiết bị đầu cuối thông thường. Bo mạch lái tự động xác định động cơ không chổi than 3 dây hoặc 4 dây, và động cơ không chổi than 4 dây cũng có thể được kết nối mà không cần đường COM.

Điện áp lái xe DC 7-12V
Làm việc hiện tại ≤ 1.2A
Phạm vi tốc độ 0% -100%
Kiểm soát chuyển đổi pha
Bảo vệ kết nối ngược điện áp
Bảo vệ quá dòng
Bảo vệ ngắn mạch

Chất liệu: Nhựa và các thành phần điện
Bảng điều khiển có thể điều khiển động cơ không chổi than đĩa cứng, động cơ không chổi than CD-ROM, v.v., micro 3 dây hoặc 4 dây
Không có động cơ không chổi than,
Nó có bảo vệ điện áp ngược, bảo vệ quá dòng, điều khiển đảo ngược pha
Điện áp trình điều khiển: DC7-12V
Điện áp làm việc: ≤1.2A
Điều chỉnh tốc độ: 0% -100%
Lưu ý: Đường dây động cơ không chổi than của tấm truyền động đầu cuối phải được nhấn mạnh, tiếp xúc kém sẽ thiếu pha
Hoạt động và đốt cháy chip. Các thiết bị đầu cuối bảng cố định giải phóng vít, vui lòng sử dụng đường dây thô được kết nối với bảng.
Cách xác định bốn đường cổng công thức động cơ: sử dụng điện trở của đồng hồ vạn năng * bánh răng kiểm tra bốn thiết bị đầu cuối này, Một trong số
Thiết bị đầu cuối và ba giá trị điện trở thiết bị đầu cuối còn lại ở mức tối thiểu và bằng nhau
Vì vậy, đó là thiết bị đầu cuối COM

Lưu ý: Do điều kiện ánh sáng và chế độ cài đặt màn hình nên màu sắc thực tế của sản phẩm sẽ có đôi chút khác biệt với hình chụp. Cảm ơn bạn!

Gói hàng bao gồm:
1x5v-12v DC Bộ điều khiển bảng điều khiển động cơ không chổi than

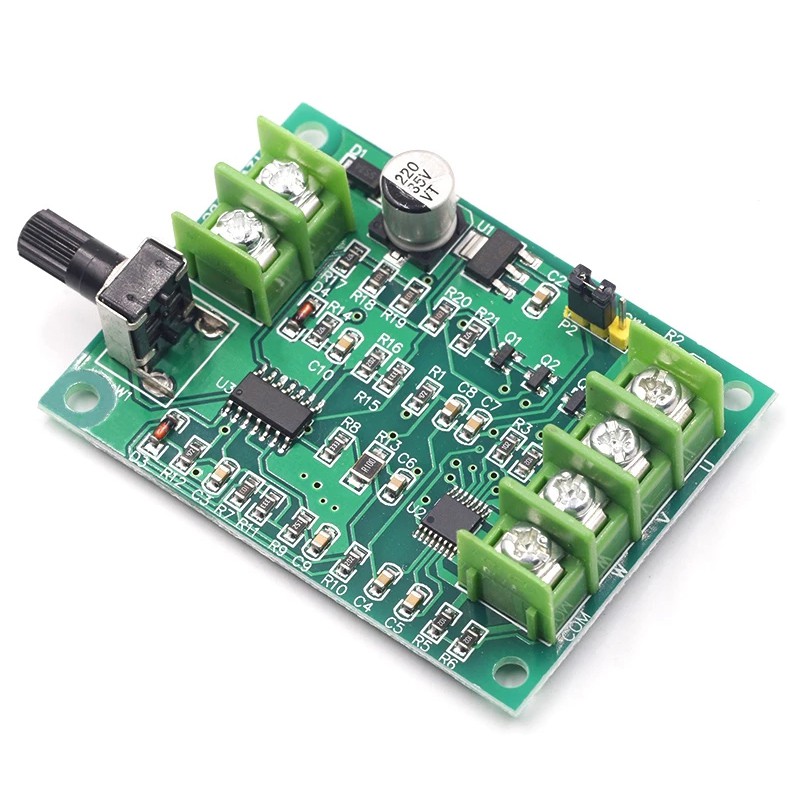

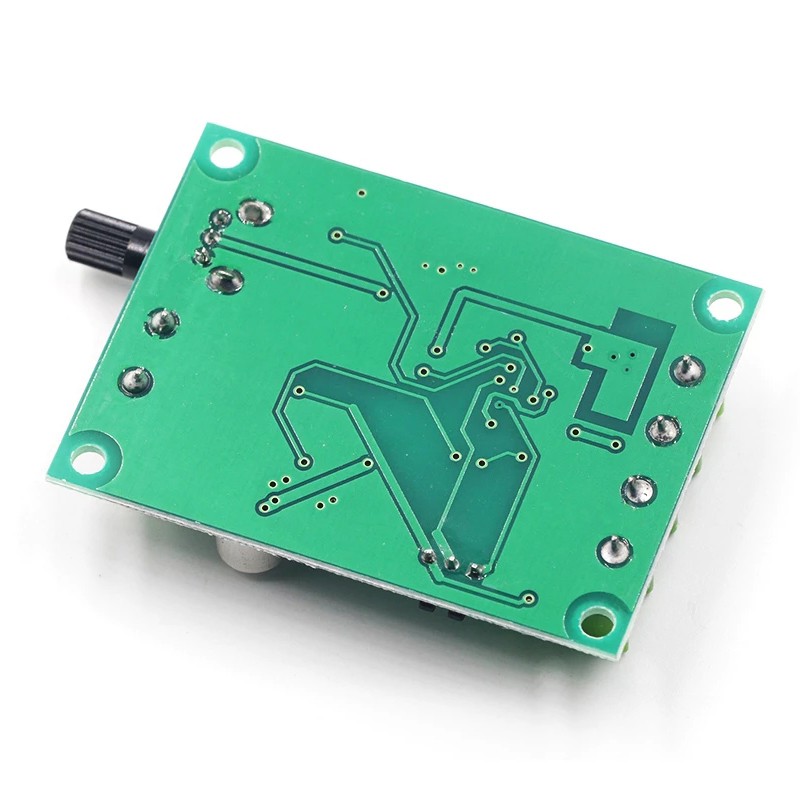

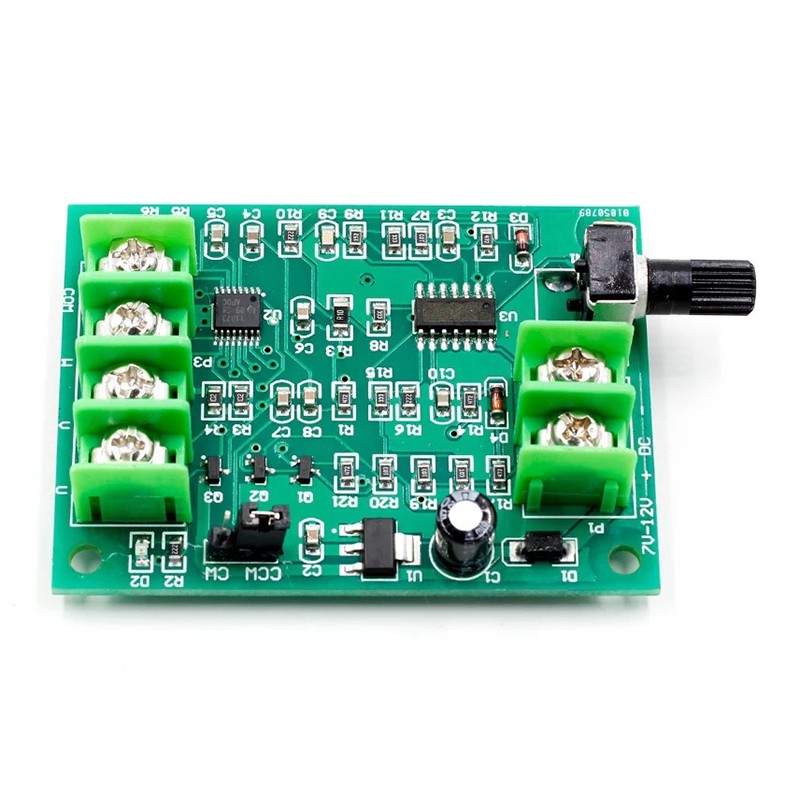

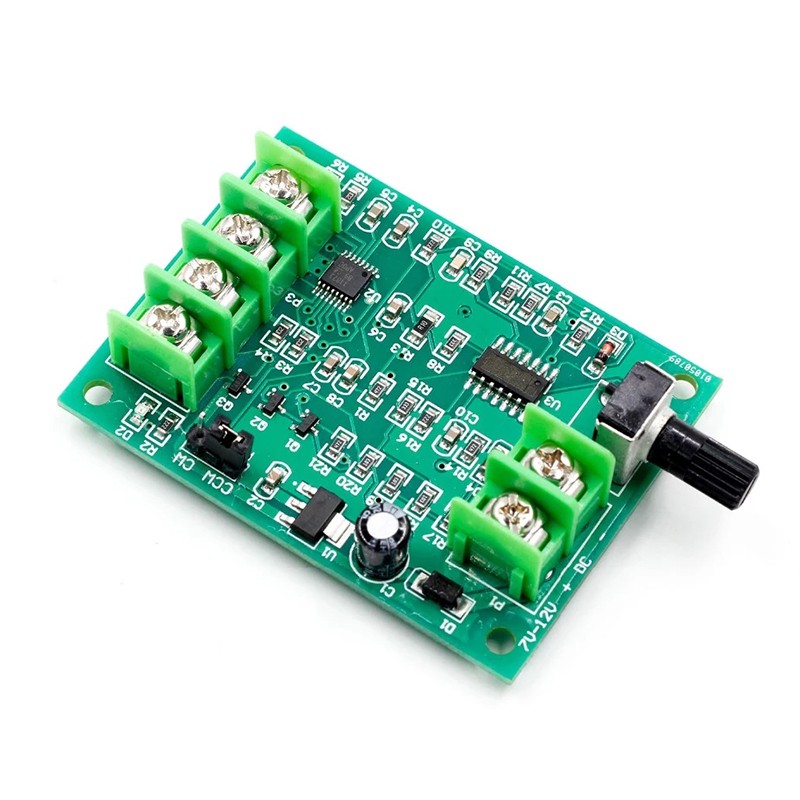

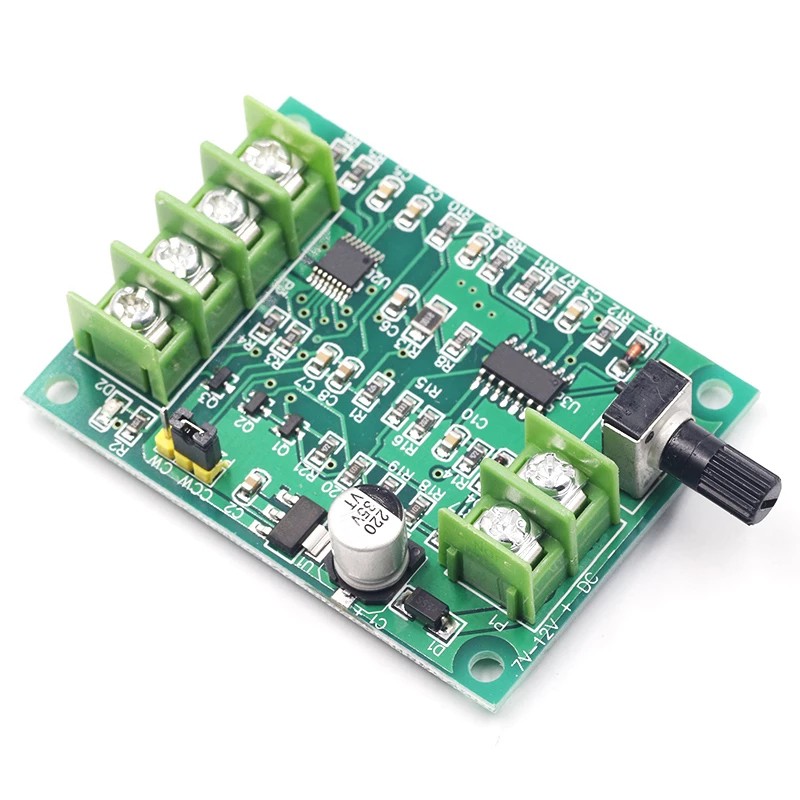

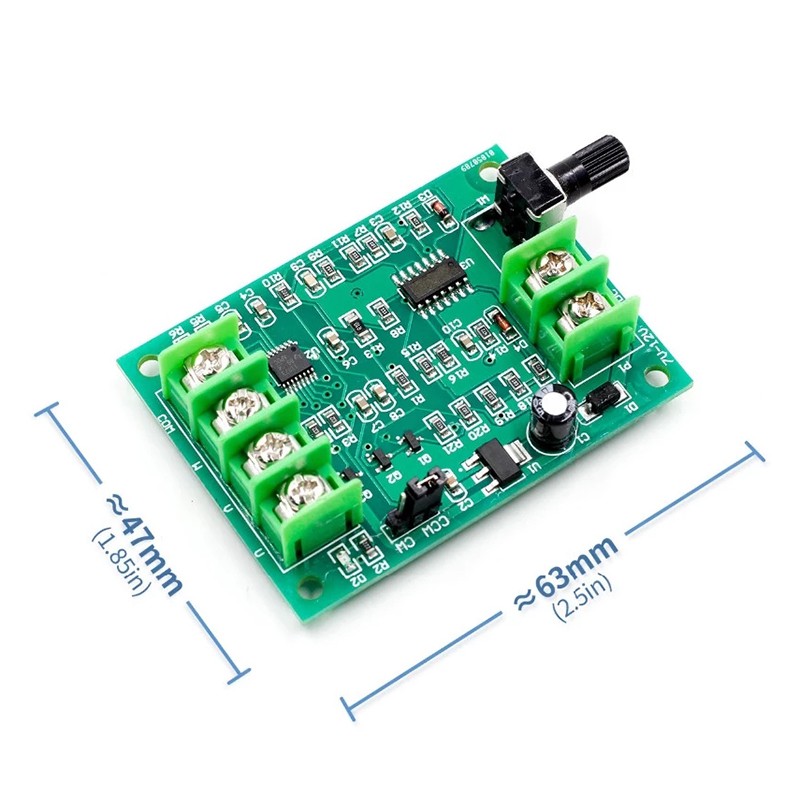

Hình ảnh sản phẩm
