1 Bảng Mạch Điều Khiển Tốc Độ Động Cơ DC PWM CCW 12v 24v 36v

Giới thiệu 1 Bảng Mạch Điều Khiển Tốc Độ Động Cơ DC PWM CCW 12v 24v 36v

Bảng truyền động động cơ DC công suất cao 15A, ổn định và đáng tin cậy, cấp công nghiệp
Mô hình: XY-15AS

Đặc điểm sản phẩm:

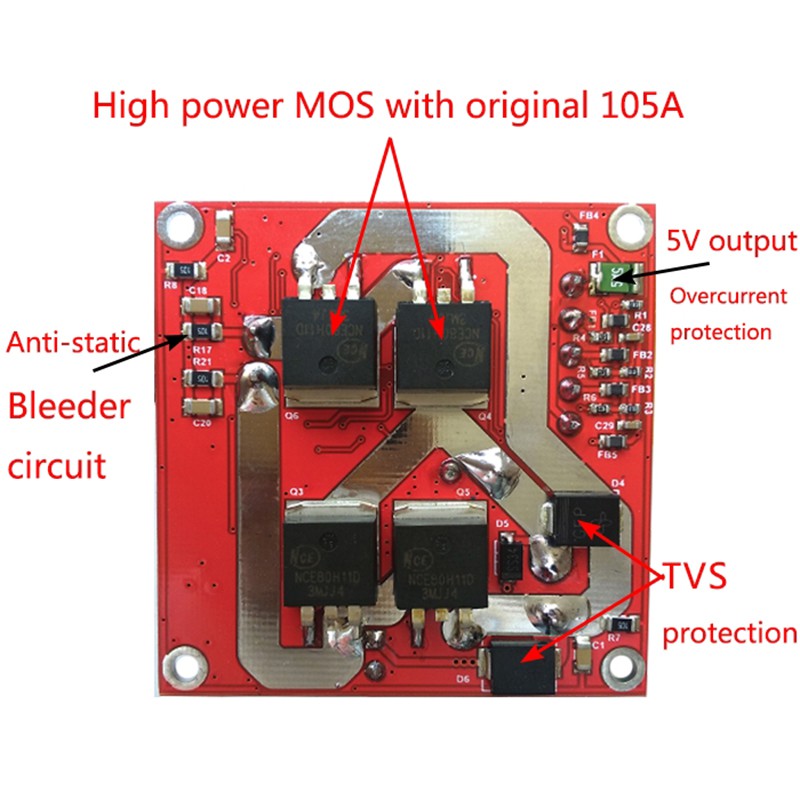

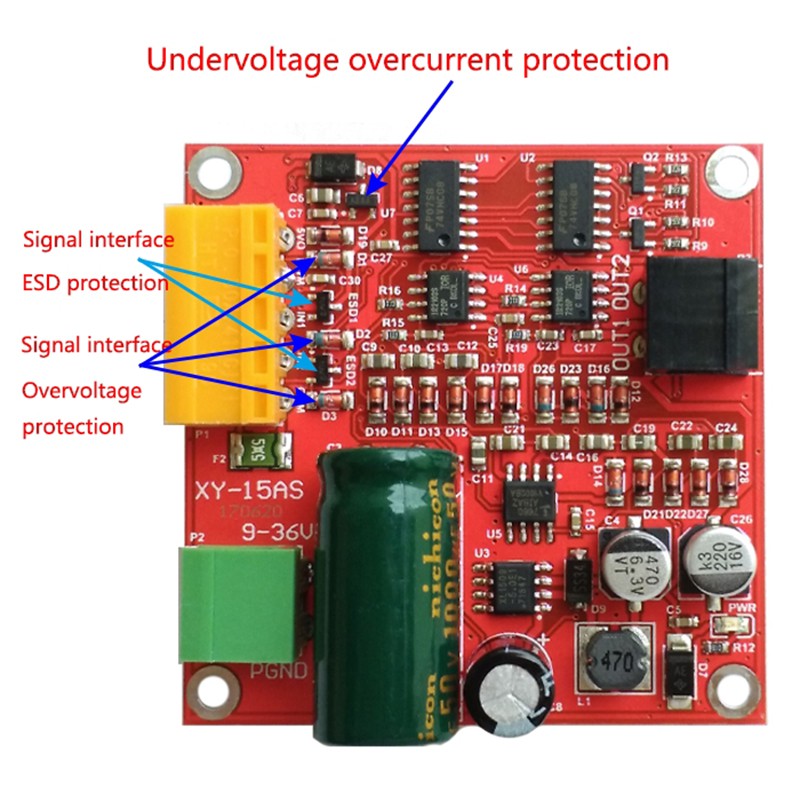

1. Sản phẩm thiết kế cấp công nghiệp, ổn định và đáng tin cậy, với mạch chống tĩnh điện, bảo vệ ngăn chặn thoáng qua, bảo vệ điện áp, giao diện ESD và bảo vệ quá áp, v.v.;
2. Hỗ trợ điện áp rộng 9-36V dải tải liên tục tối đa 12A (không tản nhiệt), 15A (tản nhiệt đơn giản), 20A (tản nhiệt lớn dày);
3. Tương tự như logic truyền động L298, ba dây (PWM, IN1, IN2) có thể điều chỉnh điều chỉnh tốc độ, quay và quay ngược tiến và lùi;
4. Hỗ trợ đầy đủ PWM, bạn có thể sử dụng trực tiếp các nút để điều khiển vòng quay chuyển tiếp và ngược lại, phạm vi PWM hiệu quả là 0,1% ~ 100,0%;
5. Nó có thể cung cấp nguồn điện 5V cho bộ vi điều khiển và các bộ điều khiển khác, và có khả năng bảo vệ quá dòng đầu ra 5V và bảo vệ quá áp tín hiệu truy cập.

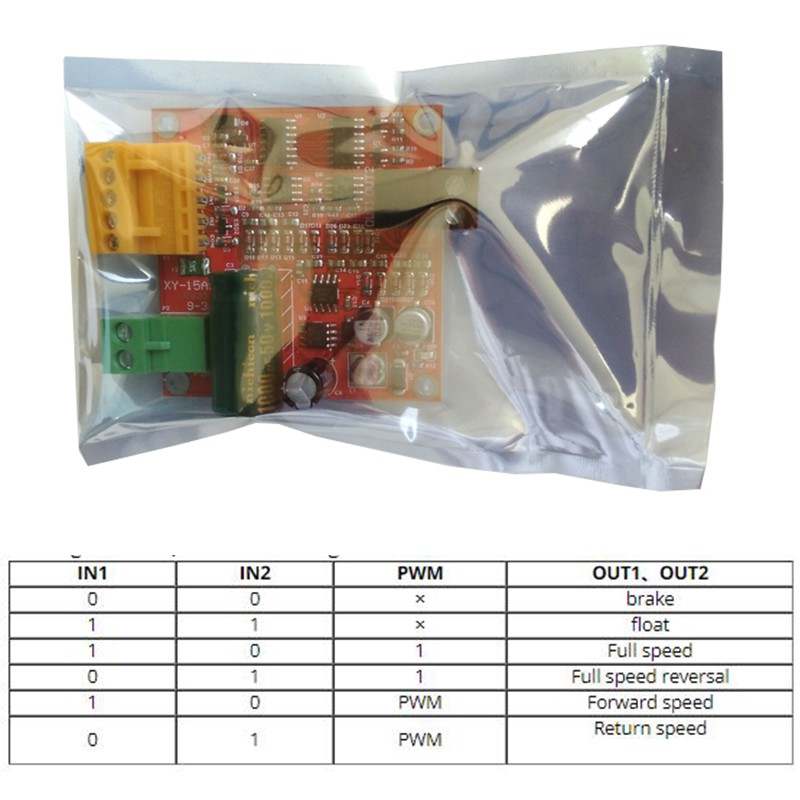

Điều khiển tín hiệu logic

Lưu ý: 0 là mức thấp, 1 là mức cao, × là bất kỳ cấp độ nào và mức thấp khi nổi.

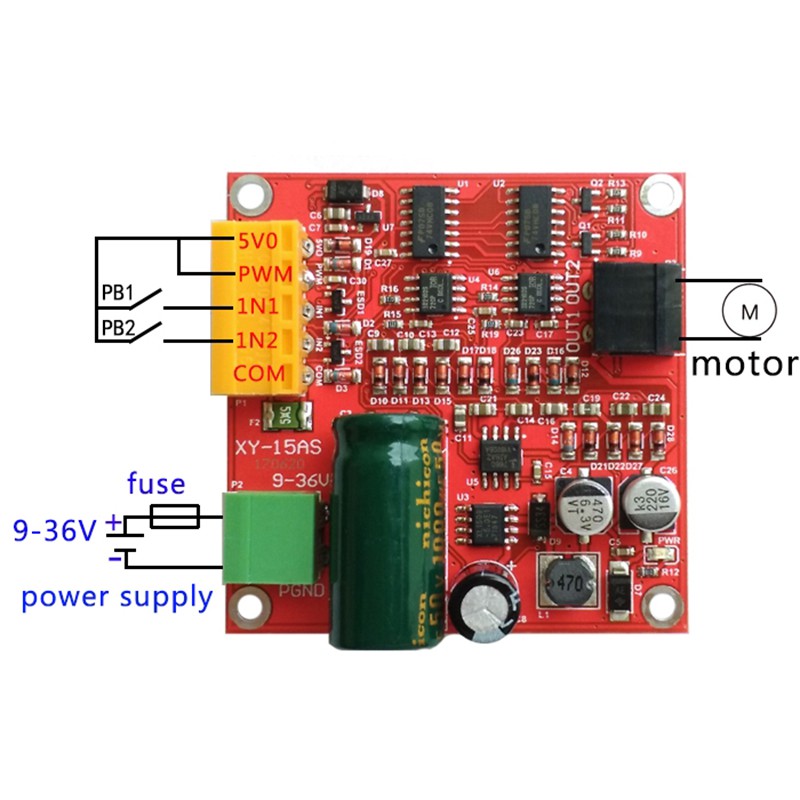

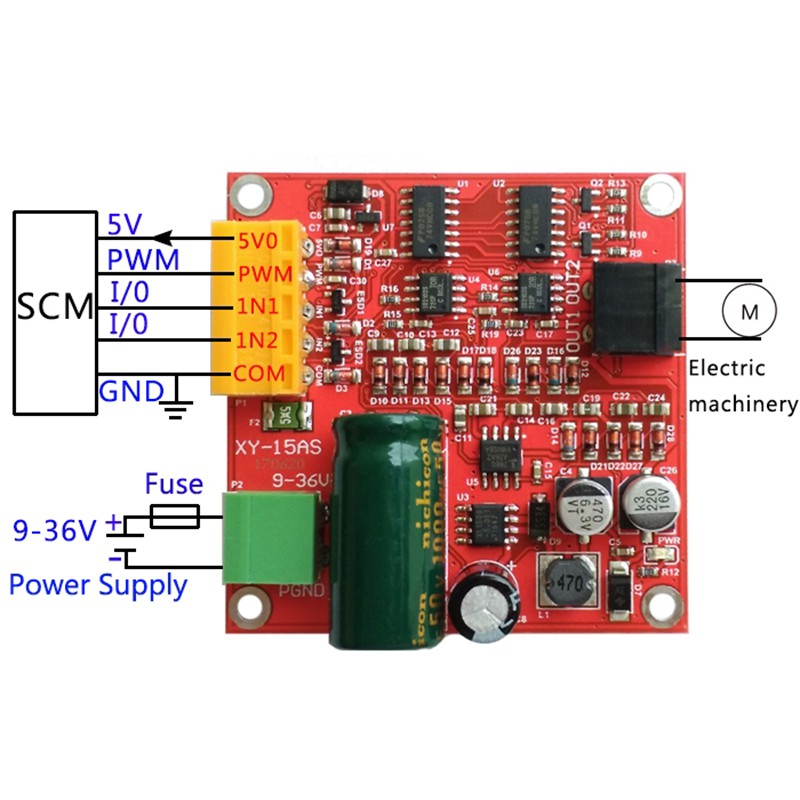

Com là mặt đất tín hiệu và 5VO là đầu ra 5V, có thể cung cấp nguồn 5V cho bộ vi điều khiển và các bộ điều khiển khác; Chân PWM có thể được kết nối với PWM. Nếu chế độ điều khiển nút được sử dụng, chân PWM nên được kết nối với tín hiệu điều khiển 5VO; IN1 và IN2 là động cơ hai chiều tiến và lùi, Tín hiệu điều khiển Phanh (hoặc phanh).

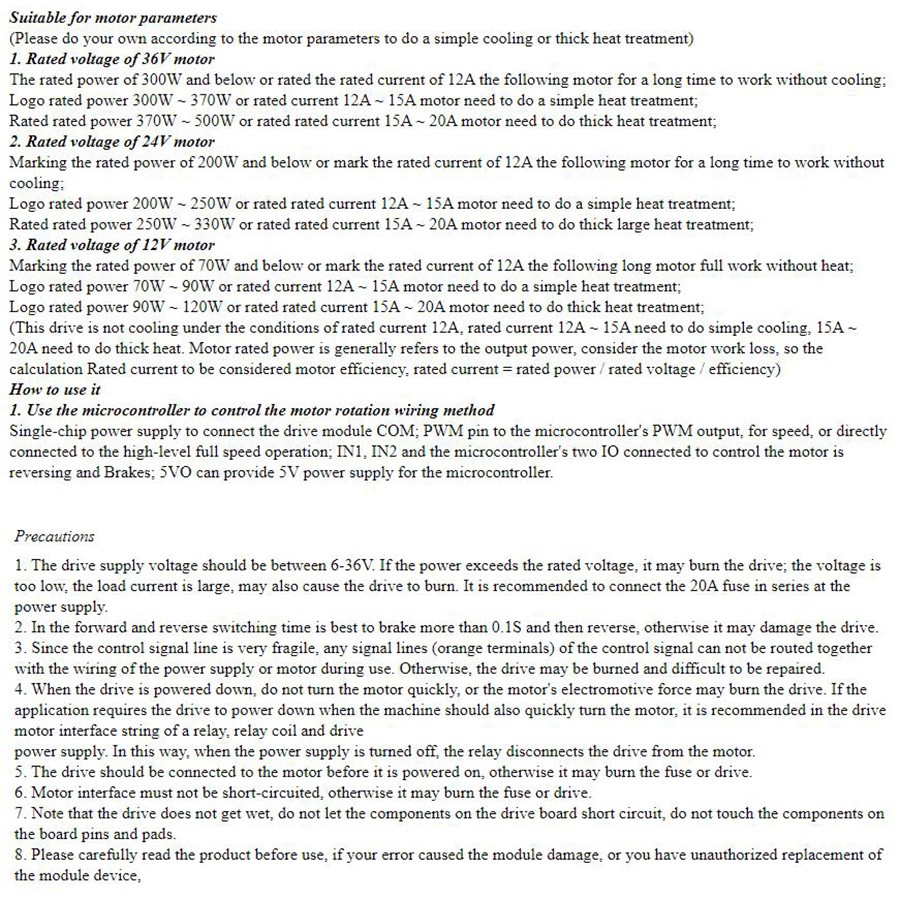

Thông số sản phẩm
1. Điện áp cung cấp điện là 6V-36V (điện áp quá thấp, dòng tải lớn và mô-đun dễ bị hư hỏng nên bảng mạch được đánh dấu là 9-36V). Nguồn điện không được đảo ngược hoặc quá 37V, nếu không mô-đun có thể bị cháy hết. Cầu chì 20A được kết nối nối tiếp tại đầu vào.
2. Ổ đĩa không được sử dụng để tản nhiệt. Dòng định mức là 12A. Đối với dòng điện định mức 12A ~ 15A, cần tản nhiệt đơn giản. Đối với 15A ~ 20A, cần tản nhiệt dày. (Dễ Dàng tản nhiệt như đặt một tấm silica đệm nhiệt 1mm dưới mô-đun và sau đó cố định mô-đun vào tường thiết bị bằng trụ đồng 5mm)
3. Giao diện tín hiệu điều khiển (cam) có thể cung cấp cho người dùng bên ngoài 5V và máy tính vi tính một chip không cần thêm nguồn điện. Dòng điện cung cấp tối đa là 0.5A.
4. Điều khiển tín hiệu điện áp mức cao: 2.0V ~ 5.5V, tương thích với các mức 3.3V và 5V TTL;
Điện áp điều khiển mức thấp của tín hiệu điều khiển: 0V ~ 0.8V, 0V khi nổi;
Khi điện áp tín hiệu điều khiển là 5V, dòng tín hiệu điều khiển là 50uA.
5. Phạm vi PWM hiệu quả: 0,1% ~ 100,0%;
Dải tần số tín hiệu PWM: 0~100KHz (khuyến nghị 20KHz);
Chiều rộng xung nhỏ hiệu quả PWM zui: 200ns.
6. Nhiệt độ làm việc -25℃-80℃.
7. Kích thước sản phẩm: 55 * 55 * 25mm (chiều dài, chiều rộng và chiều cao).
8. Đường kính lỗ lắp: 3mm.
