1 Bảng Mạch Mở Rộng 4 Kênh DC 5V Kèm Rơ Le V1.3

Giới thiệu 1 Bảng Mạch Mở Rộng 4 Kênh DC 5V Kèm Rơ Le V1.3

Bảng mở rộng mô-đun chuyển tiếp 4 kênh 5V Tấm chắn tiếp sức V1.3 cho arduino tương thích

Tấm chắn rơ le là một mô-đun thông minh tương thích Ard uino với 4 rơ le cơ học cung cấp một cách dễ dàng để điều khiển điện áp cao . Công suất chuyển mạch tối đa là 70W DC . Nó có thể được điều khiển trực tiếp bởi Ard uino thông qua IO kỹ thuật số với nguồn cung cấp 9V bên ngoài . Với ổ cắm dạng XBee và giao diện mô-đun RF 315 '433MHz , tấm chắn Rơ le có thể được điều khiển từ xa , giúp bạn dễ dàng sử dụng trong người máy , điều khiển công nghiệp. nhà thông minh , v.v .



Lưu ý " Không nên chạm vào các chân trên Tấm chắn bằng đầu nối USB của Ard uino UNO khi chúng được kết nối .



Tính năng

Ard uino uno, Ard uino Mega,

4 rơ le cơ học với mạch ghép ảnh

Được trang bị các lỗ vít để dễ dàng lắp đặt

Trọng lượng nhẹ

Yếu tố hình thức nhỏ

Khả năng tương thích uino Ard gốc

Có thể mở rộng



Hỗ trợ 4 điều khiển rơ le 3A , mô-đun không dây xbee , v.v .

Nguồn điện bên ngoài độc lập và cách ly optocoupler có thể tránh nhiễu điện từ của thiết bị được điều khiển một cách hiệu quả .



Sự chỉ rõ

Điện áp cung cấp điện bên ngoài ≤ 7 '12V (>200mA)

Điện áp chuyển tiếp chuyển tiếp — 240VAC-60VDC

Chuyển đổi rơ le hiện tại ’ 5A

Công suất tiếp xúc tải “ 1A 250VAC , 3A 120VA / 24VDC

Số lượng rơ le × 4

Giao diện đầu ra không dây " ( cổng nối tiếp) xbee 'Bl Bluetooth Bee

Chiếm cổng Arduino ' (relay) cổng kỹ thuật số 2,3,4,5, ( mô-đun không dây) cổng kỹ thuật số 0,1

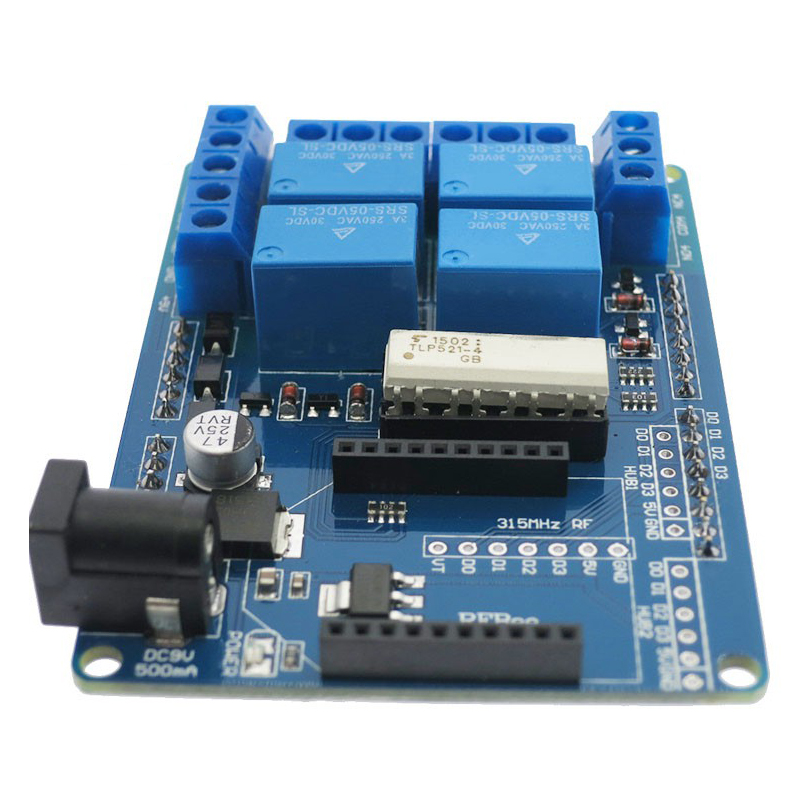

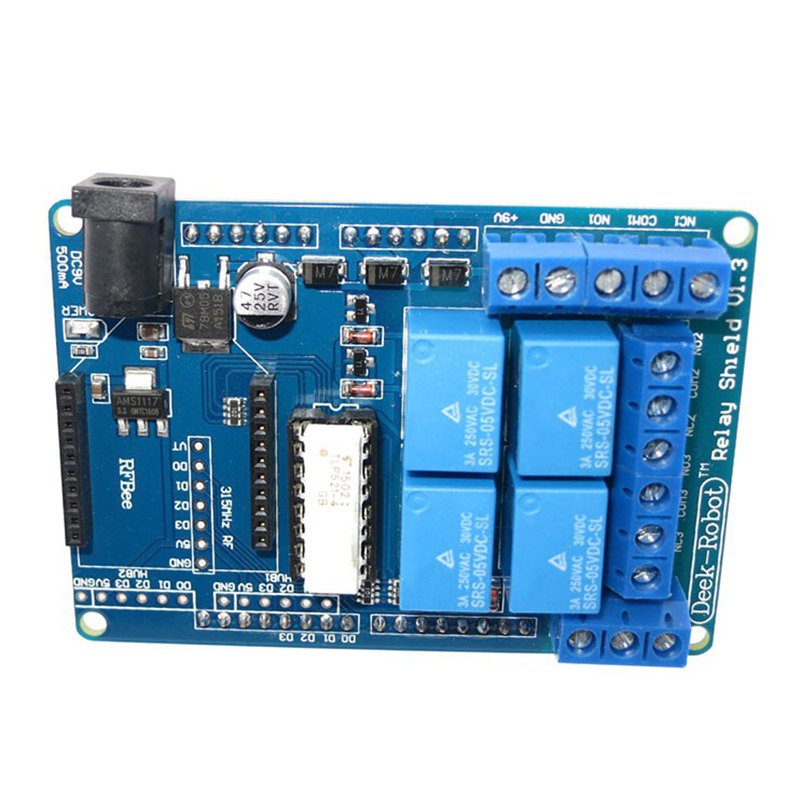

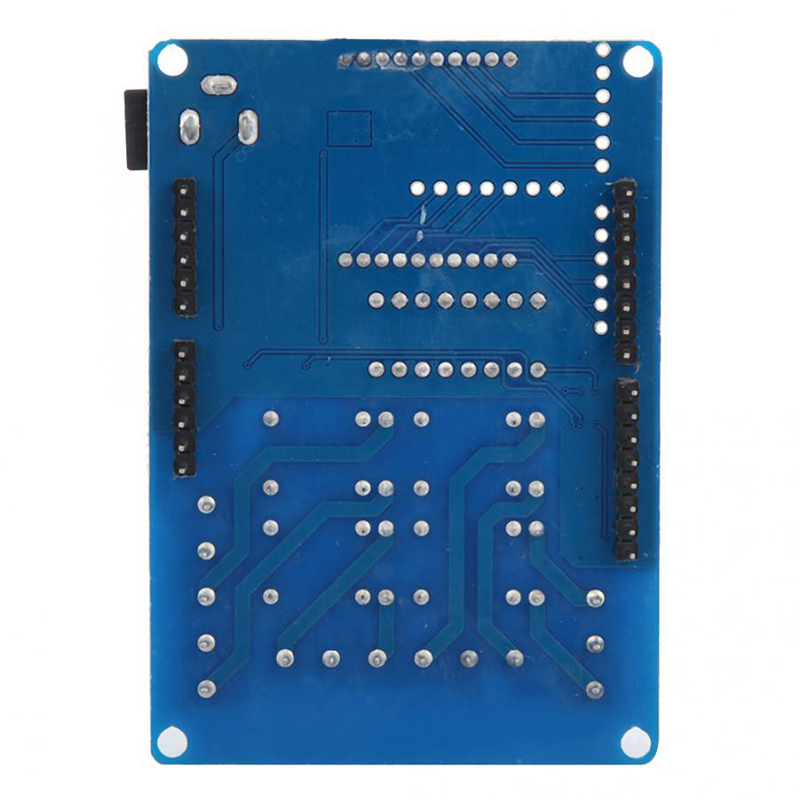

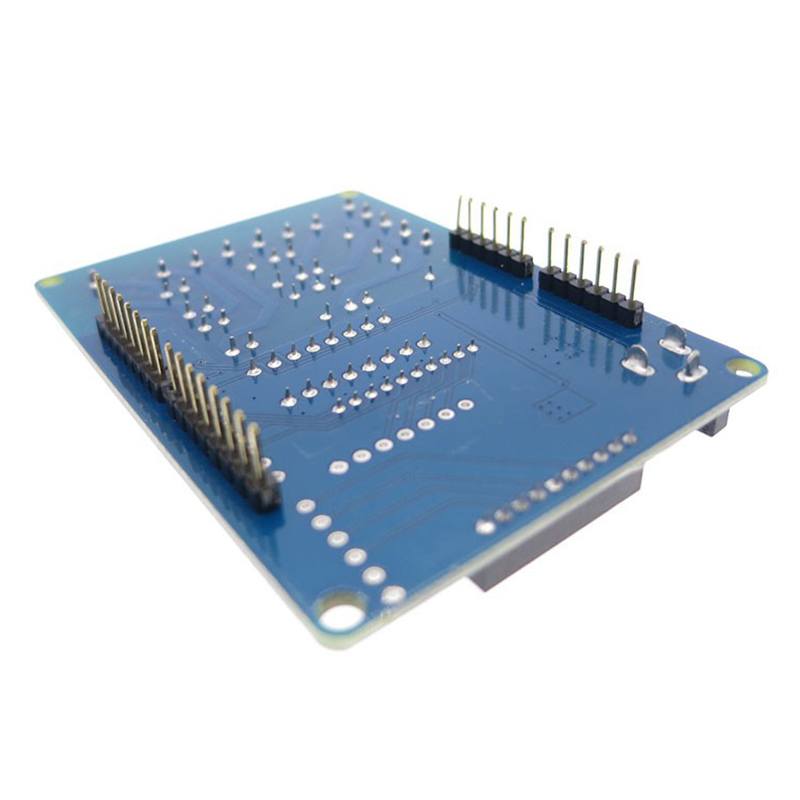

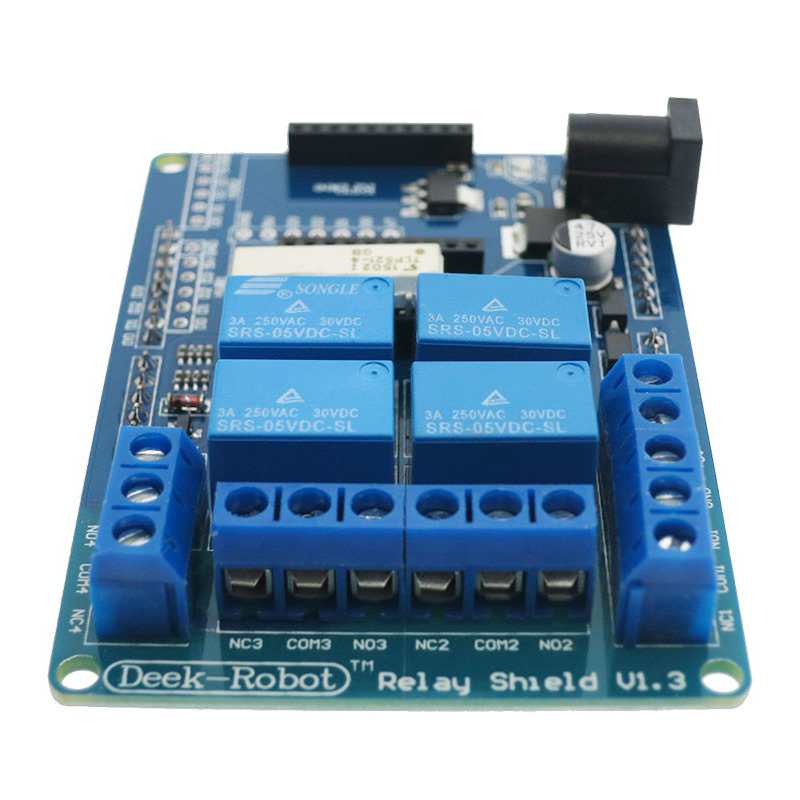

Hình ảnh sản phẩm
