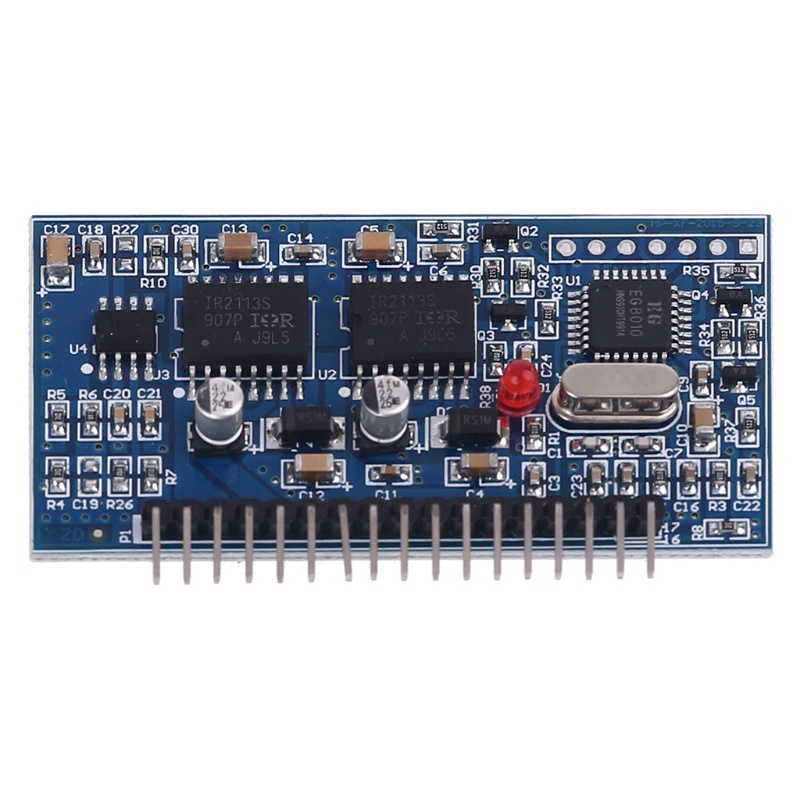

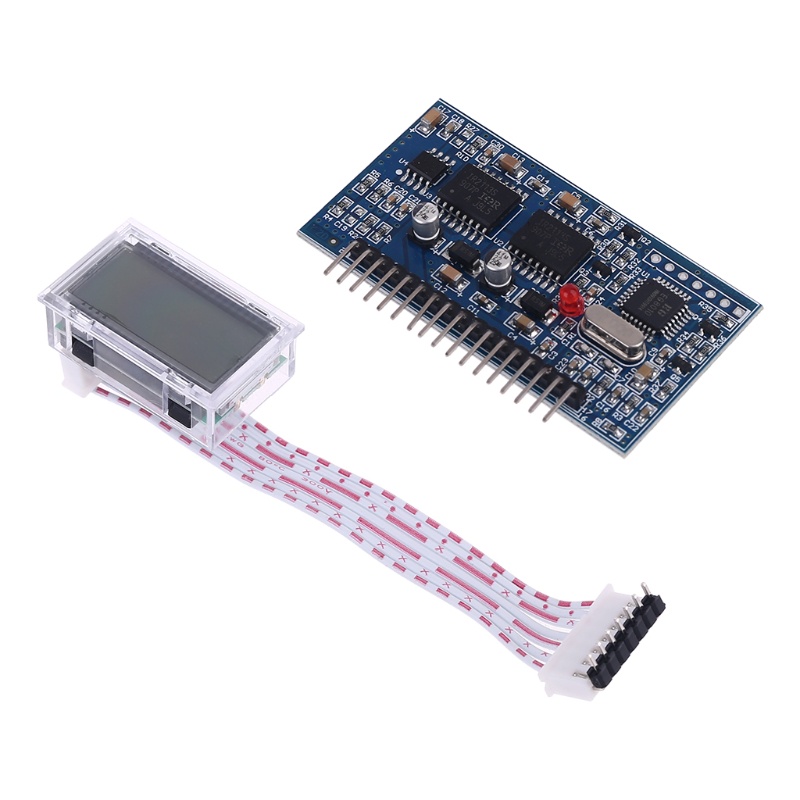

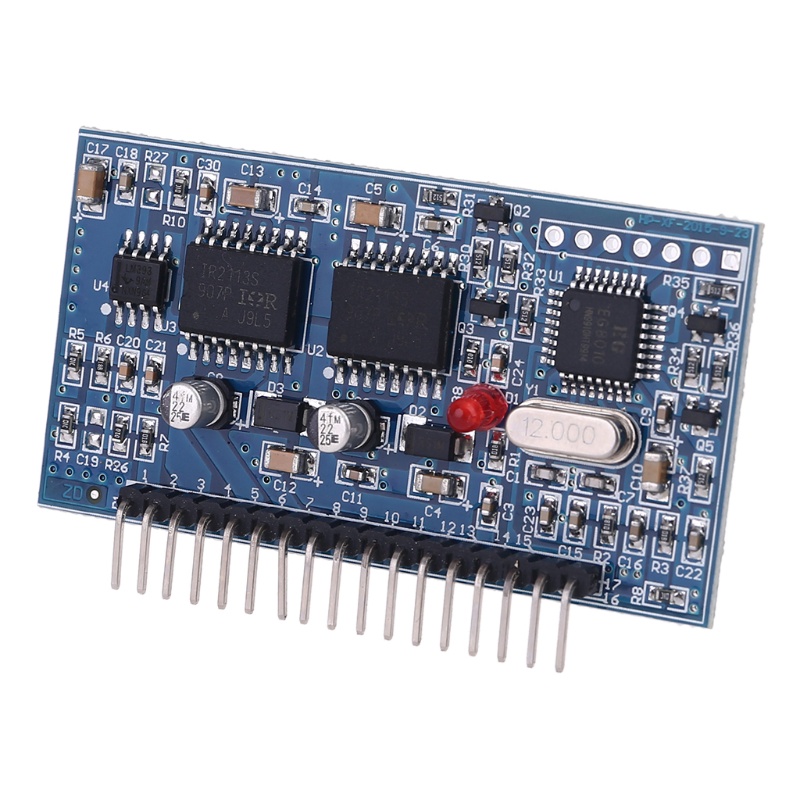

1 Bộ Bảng Mạch Chuyển Đổi Sóng Sin Tinh Khiết DC-DC EGS002 + IR2110

Giới thiệu 1 Bộ Bảng Mạch Chuyển Đổi Sóng Sin Tinh Khiết DC-DC EGS002 + IR2110

1 Bộ DC-DC DC-AC Máy phát sóng hình sin tinh khiết Bảng điều khiển tăng cường biến tần EGS002 + IR2110 Mô-đun trình điều khiển LCD Thay thế tự làm
Mô tả '
Vd8010 là một kỹ thuật số. hoạt động rất tốt để mang lại khả năng kiểm soát thời gian chết của riêng mình đối với chip máy phát sóng biến tần hình sin thuần túy . Được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc kiến trúc xung biến áp tần của nguồn một giai đoạn DC-AC . Bộ dao động tinh thể bên ngoài 12 mhz , để đạt được độ chính xác cao và độ méo hài rất nhỏ . Biến tần sóng sin tinh khiết 50 hz hoặc 60 hz. Con chip sử dụng công nghệ cmos , tích hợp bên trong của máy phát hình sin spwm. mạch điều khiển thời gian chết. dải hệ số nhân. mạch khởi động mềm , cho mạch bảo vệ. giao diện giao tiếp nối tiếp rs232 và mô-đun trình điều khiển lcd nối tiếp 1602 chức năng .

Tính năng '
Thương hiệu mới và chất lượng cao
1. nguồn điện đơn 5 v
Chân định cấu hình bốn loại tần số đầu ra sóng sin thuần túy - tần số cố định 50 Hz sóng sin tinh khiết ' tần số cố định 60 Hz sóng sin tinh khiết ' Tần số sóng sin tinh khiết 0-100 Hz có thể điều chỉnh được - tần số tinh khiết của Sóng sin 0-400 Hz có thể điều chỉnh .
2. Điều chế đơn cực và lưỡng cực
Đi kèm với điều khiển dải chết , bộ pin 4 thời gian chết - 300ns chết theo thời gian - 500ns chết theo thời gian - 1,0us chết theo thời gian - 1,5us chết trong thời gian
3. Bộ dao động tinh thể bên ngoài 12 mhz
4. Pwm cho tần số sóng mang 23,4 khz
5. Điện áp. dòng điện. phản hồi nhiệt độ thời gian thực
6. Điện áp, quá áp , quá dòng và quá nhiệt để bảo vệ
7. Chân chế độ khởi động mềm đặt phản hồi trong thời gian 1 giây
8. Giao tiếp nối tiếp để đặt điện áp đầu ra. tần số và các thông số bên ngoài khác .

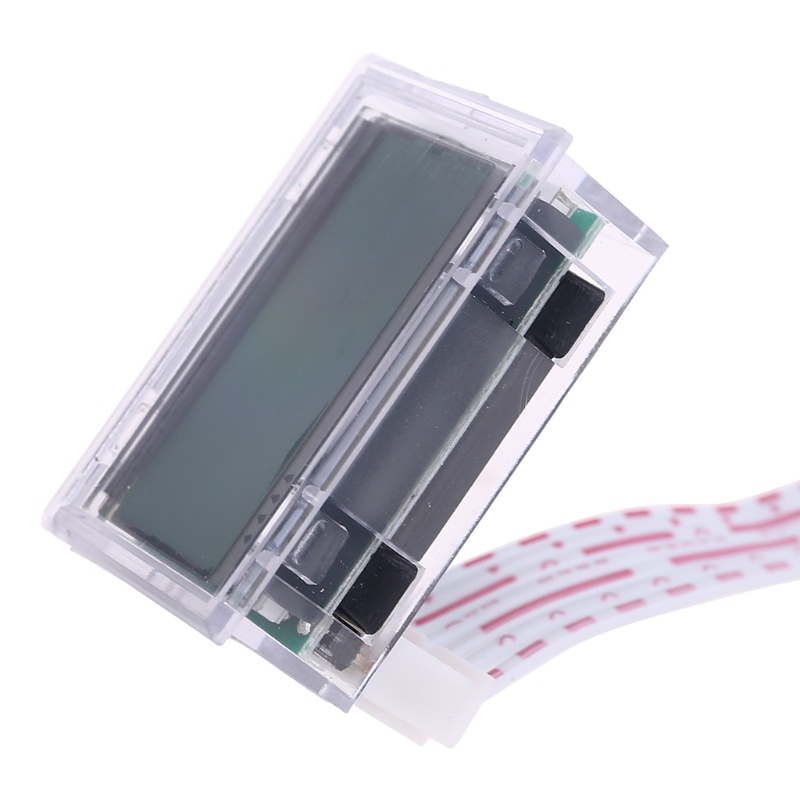

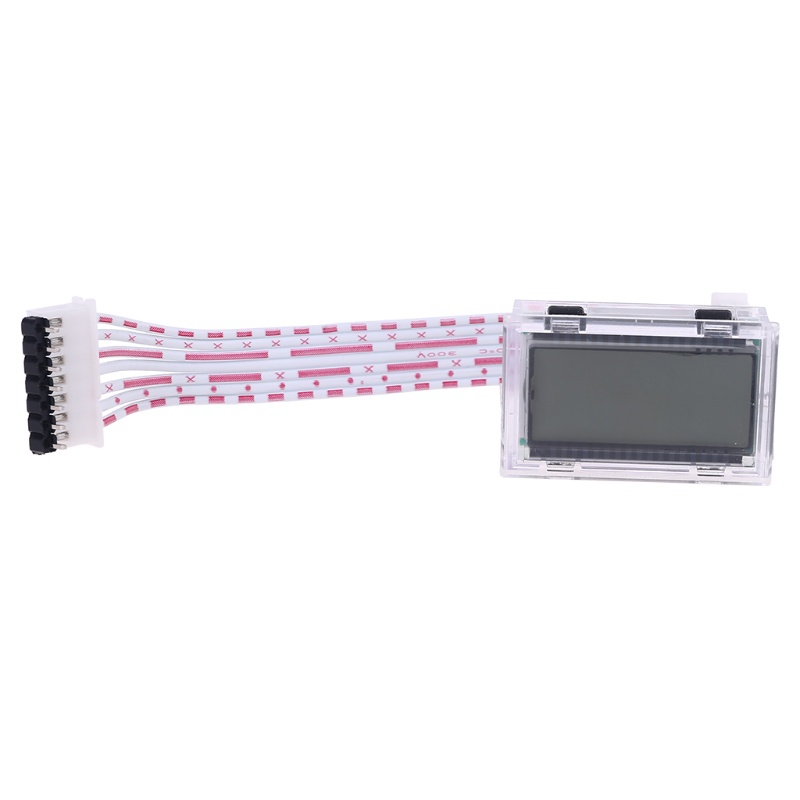

9. Cổng nối tiếp bên ngoài 128 * 32 Mô-đun LCD 1602 hiển thị điện áp. tần số , nhiệt độ và dòng điện biến tần điện và các thông tin khác .

Ứng dụng '
Biến tần sóng sin tinh khiết một pha
Biến tần điện quang điện
Biến tần năng lượng gió
Hệ thống UPS cấp nguồn liên tục
Hệ thống máy phát điện kỹ thuật số
Nguồn điện tần số trung bình
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Bộ điều chỉnh sóng sin
Bộ điều chỉnh điện áp sóng sin
Máy tạo sóng sin

Sự chỉ rõ
Màu sắc “ Như hình ảnh hiển thị .

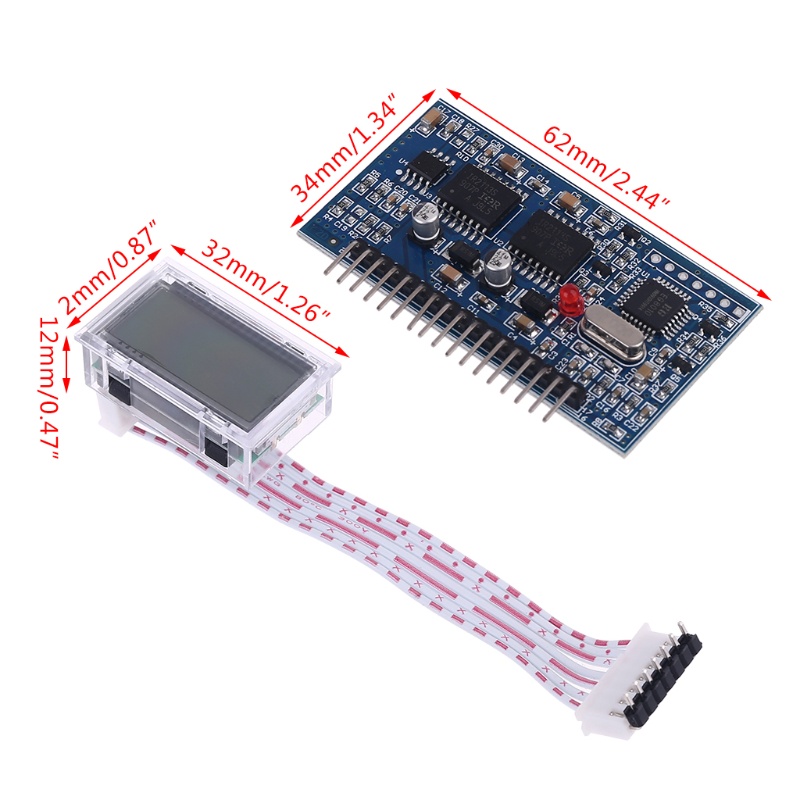

Kích thước bảng trình điều khiển ' ứng dụng. 62x34mm '2.44x1.34in)
Ứng dụng kích thước mô-đun LCD. 35x22x12mm '1.38x0.87x0.47in)
Số lượng 1 bộ

Ghi chú '
Chuyển tiếp ' 1cm '10mm '0.39 inch
Không có gói bán lẻ .
Xin vui lòng cho phép lỗi 1-3 cm do đo lường thủ công. xin hãy chắc chắn rằng bạn không nhớ trước khi bạn trả giá .
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Gói bao gồm '
1 x bảng điều khiển
1 x Mô-đun LCD
( Các phụ kiện demo khác trong hình không được bao gồm.)

Hình ảnh sản phẩm
