1 Bộ Bút Hàn Điện 12V Nhỏ Gọn Toàn Diện DIY

Giới thiệu 1 Bộ Bút Hàn Điện 12V Nhỏ Gọn Toàn Diện DIY

" Thông số kỹ thuật "
- Có thể hàn pin lipo 18650 '26650 '32650. nó có thể di động. ổn định và đáng tin cậy
- Điện áp hệ thống “ 12V-14.6V
- Làm việc hiện tại ' 90-150A

- Pin đề xuất '
1. Pin axit chì 20-45ah với hiệu suất tốt và điện trở bên trong nhỏ
2. Bộ pin liti 3,5-5,5ah 45C 3S aeromodel
3. Bộ pin 18650 dung lượng 30-35ah

- Mạch này với pin 12V sẽ trở thành máy hàn điểm lưu trữ năng lượng để hàn các mảnh niken như pin liti và pin niken-crom . Theo các cấu hình khác nhau , độ dày có thể khoảng 0,1MM-0,15mm

Ghi chú '
Nếu pin khá tốt và điện trở bên trong rất thấp , và sau đó có thể có quá tải dòng điện lớn .
Nếu bạn không chắc chắn về pin của mình , tốt hơn hết bạn nên kéo dài dây thêm khoảng 1 mét với dây 2,52 hoặc 42 , sau đó nó sẽ giảm nguy cơ cháy ống điện .

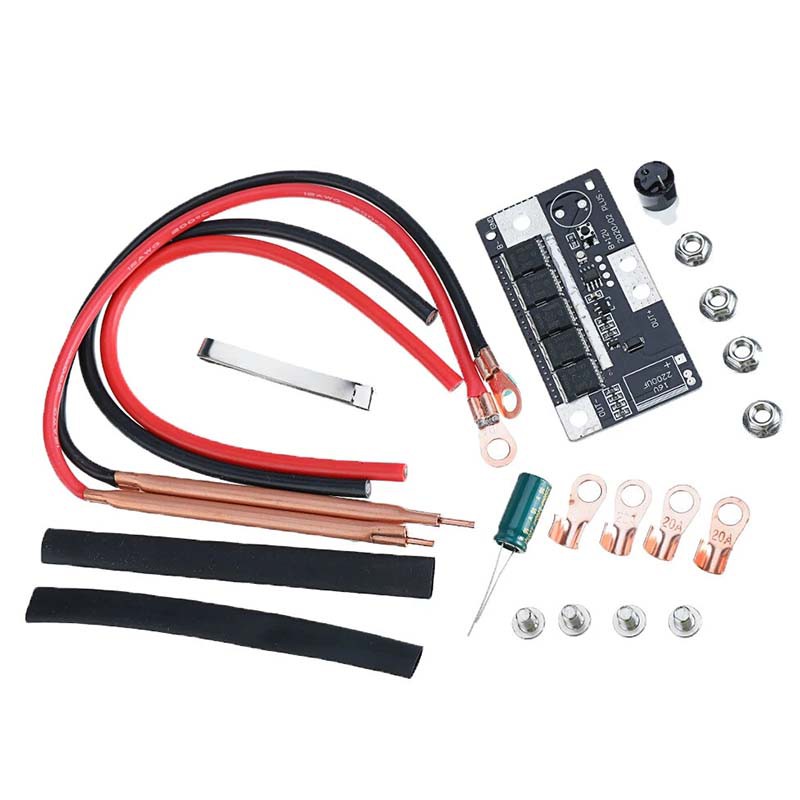

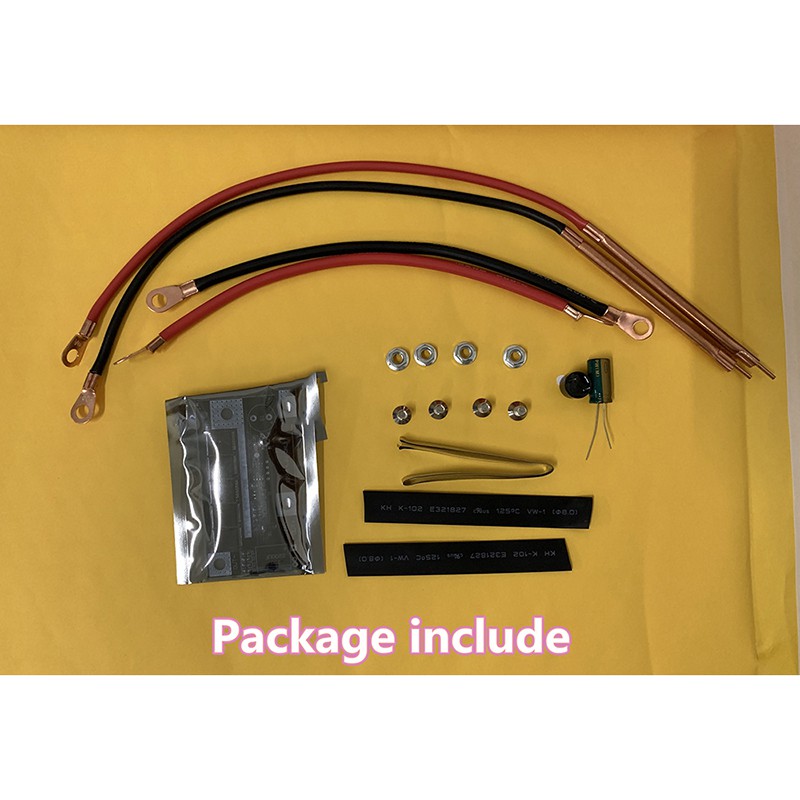

Gói "

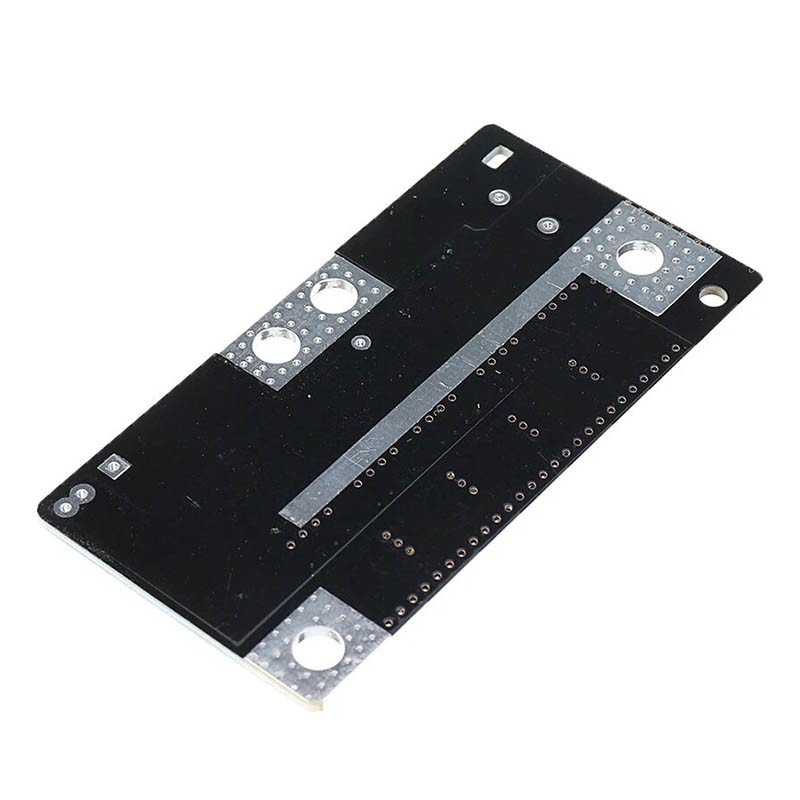

1 x Bảng mạch chính
1 x còi
2 x dây đầu vào

Được sử dụng để hàn pin liti 18650 '26650 '32650 . Ưu điểm - di động. ổn định. đáng tin cậy và bền .

Người dùng cần mang theo pin 12V của riêng mình để cấp nguồn ; dòng hàn khoảng 90A '150A và dễ dàng hàn tấm mạ niken 0,1mm '0,12mm thông thường. Sau nhiều thế hệ cập nhật sản phẩm , nó hiện được nâng cấp để tự động kích hoạt hàn và nhả ngón tay của nút .

Điện áp hệ thống “ 12V-14.6V
Làm việc hiện tại ' 90-150A

Khuyến nghị về pin "
Pin axit-chì 20-45ah với hiệu suất tốt và điện trở bên trong nhỏ
Bộ pin liti máy bay mô hình 3,5-5,5ah 3S khoảng 45C
Bộ pin 18650 dung lượng 30-35ah
Bộ pin có thể khởi động xe về cơ bản có thể đáp ứng nhu cầu cung cấp điện của mạch này

Chức năng chuyển đổi - nhấn công tắc trong 1,5 giây để bật ( đèn xanh nhấp nháy , xuất xung hàn điểm công suất thấp sau mỗi 3 giây hoặc lâu hơn , nhấn công tắc trong 1,5 giây ( đèn xanh nhấp nháy , xuất ra một Xung hàn điểm công suất trung bình 3 giây một lần , nhấn công tắc 1,5 giây ( đèn nhấp nháy , xung hàn điểm công suất cao được xuất ra sau mỗi 3 giây) Nhấn công tắc trong 1,5 giây để tắt .

Yêu cầu nguồn điện '
Hàn điểm được hàn bằng nguyên lý làm nóng và làm mát cục bộ nhanh chóng với dòng điện cao . Nó yêu cầu cung cấp đủ hiện tại . Nói chung , dòng điện của hàn tấm mạ niken 0,1-0,15 là khoảng 90-150A , do đó công suất làm việc của bảng mạch phải lớn hơn hoặc bằng 150A .

Các bộ pin sau đây có thể được sử dụng làm nguồn điện làm việc
Nguồn khởi động ô tô 12V , Bộ pin tốc độ cao 3S cho máy bay mô hình. bộ pin liti tốc độ cao ba chuỗi,
Bộ pin 3 dây Hitachi 40900. pin axit-chì với hiệu suất tốt trên 12V20A .

Công thức tính toán 'công suất X tốc độ xả = khả năng chịu tải
Lấy pin mô hình hàng không 4000ma làm ví dụ : tốc độ xả là 45C (4AX45C '180A) '

Hình ảnh sản phẩm
