1 Bộ Mạch Đèn LED NE555 + CD4017 Chạy Điện

Giới thiệu 1 Bộ Mạch Đèn LED NE555 + CD4017 Chạy Điện

" Đèn nước Bộ sản xuất điện tử tự làm NE555 "CD4017 đèn nước điện tử Bộ phận tự làm Bộ điện tử

Tên bộ đèn nước NE555 'CD4017
Điện áp cung cấp điện ' 2,5-14,5V
Kích thước PCB ' 5,4cm '2,1cm
Độ dày PCB- 1,6mm

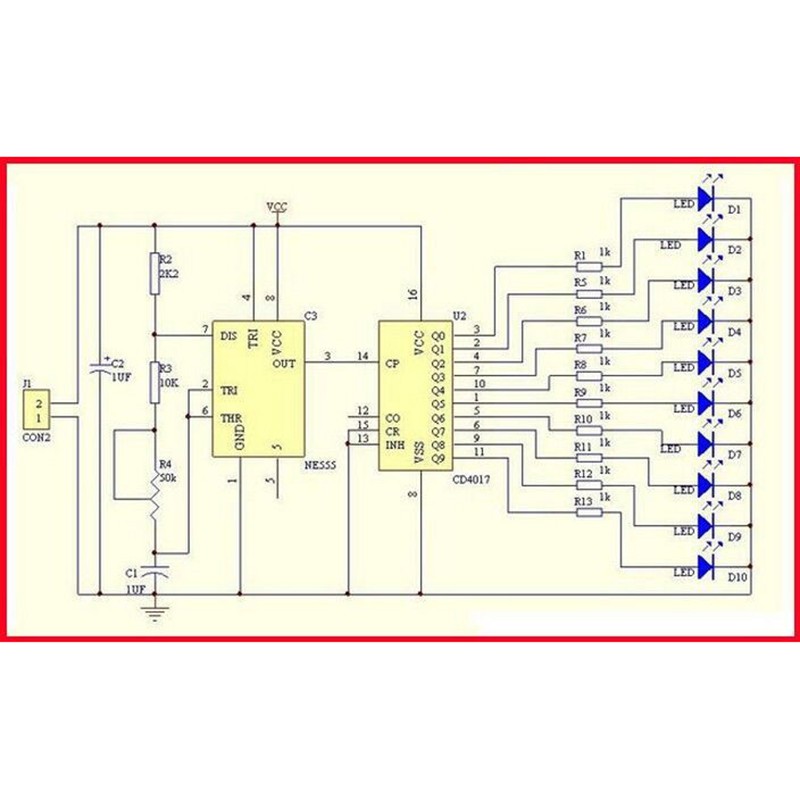

Bộ này chủ yếu bao gồm mạch tạo đồng hồ và mạch đếm thập phân . Nó là một bộ đa rung tự kích thích với NE555 làm cốt lõi . Nguồn điện sạc tụ điện C1 đến R2 , R3 và R4 . Khi C1 mới bắt đầu sạc , chân 2 của NE555 vẫn ở mức thấp , chân đầu ra 3 ở mức cao . Khi nguồn điện được sạc đến 2-3 điện áp cấp nguồn đến C1 đến R2, R3, R4 , mức của chân đầu ra 3 thay đổi từ cao xuống thấp và ống xả bên trong của NE555 Dẫn tụ điện C1 được xả qua R4, R3, và NE555 chân 7 cho đến khi điện áp trên C1 thấp hơn 1-3 điện áp cung cấp điện và mức NE555 chân 3 thay đổi từ thấp đến Cao một lần nữa . C1 được sạc lại , Chu kỳ này tạo thành một dao động . Thời gian sạc là “ 0,695 (R2-R3-R4) C1, và thời gian xả là “ 0,695 (R4-R3) C1. Điều chỉnh R4 có thể kiểm soát tần số đầu ra của bộ dao động . Tín hiệu dao động đồng hồ của NE555 liên tục được thêm vào chân 14 của CD4017. 10 đèn LED được kết nối với 10 đầu ra của CD4017. Khi 10 đầu ra của CD4017 lần lượt tạo ra các mức cao dưới tác động của tín hiệu đồng hồ , D1 - D10 sẽ lần lượt sáng để tạo thành hiệu ứng đèn nước .

Điều chỉnh R4 để điều chỉnh tốc độ dòng chảy của đèn LED .

Danh sách phụ tùng thay thế '
Bảng mạch PCB 1
Chân cong 2P 1
Tụ điện 1UF 2
3mmled đỏ 10
Điện trở 1K 10
Điện trở 2,2K 1
Điện trở 10K 1
Chiết áp trắng xanh 50K 1
Ne555 1
Cd4017 1 "

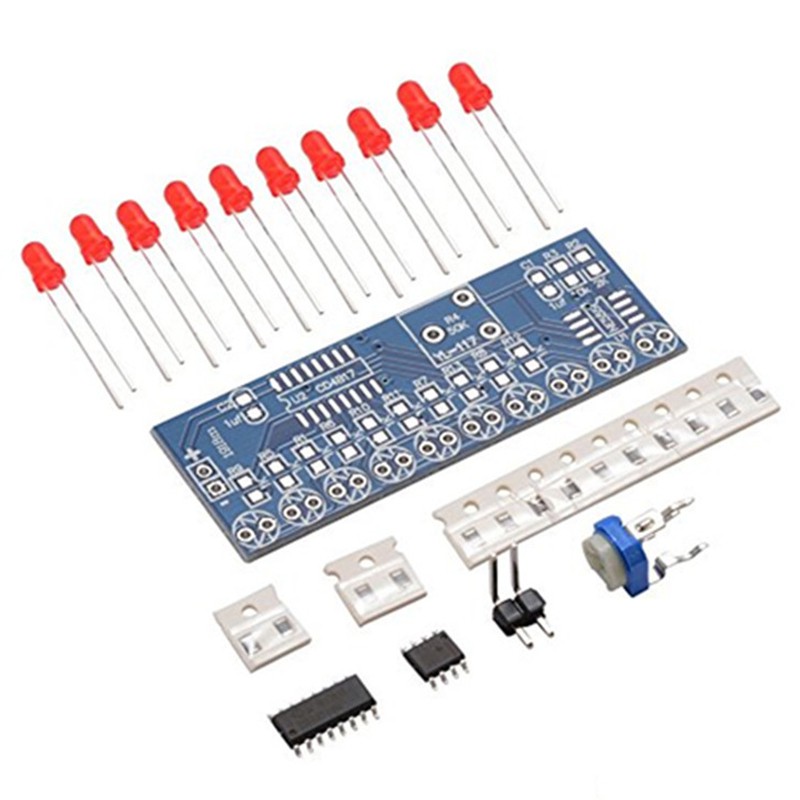

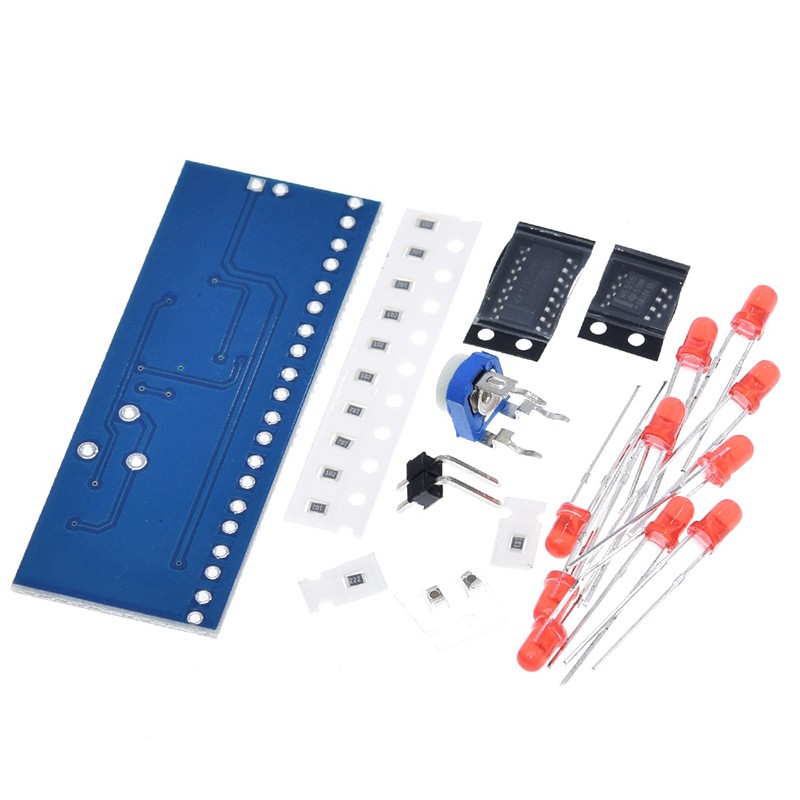

Hình ảnh sản phẩm
