Giới thiệu 1 Bộ Máy Dao Động Kỹ Thuật Số Cầm Tay TFT 2.4 "SMD + Vỏ Acrylic Cho DSO138 Oscilloscope
Thêm chi tiết có thể vui lòng liên hệ với chúng tôi . Cảm ơn ^Bộ máy hiện sóng kỹ thuật số DSO138 này sử dụng bộ xử lý ARM Cortex-M3 và với màn hình TFT 2,4 inch . Nó dễ dàng và đáng tin cậy cho hoạt động mạch . Nó có thể hiển thị tần số , khoảng thời gian , độ rộng xung , tỷ lệ nhiệm vụ , MAX./ Tôi ./ Cái RỒI ./Peak-Peak-giá Trị vi sinh .
Tính năng '
Bộ sản phẩm này sử dụng bộ xử lý ARM Cortex-M3 (STM32F103C8), và bao gồm màn hình hiển thị TFT màu 2,4 inch , có thể được sử dụng làm bảng phát triển thử nghiệm ARM .
Có thể là phát triển thứ cấp trên cơ sở của bộ này , ví dụ : nó có thể được thay đổi thành Milimometer. bộ ghi dữ liệu.
Dịch chuyển dọc có thể điều chỉnh. và có hướng dẫn .
Với chế độ tự động. thông thường và một lần chụp , dễ dàng nắm bắt dạng sóng khoảnh khắc.
Có sẵn kích hoạt cạnh tăng hoặc giảm .
Dạng sóng kích hoạt trước đó có thể quan sát được ( độ trễ âm bản).
Có thể đóng băng bất cứ lúc nào hiển thị dạng sóng ( chức năngHOLD).
Đi kèm nguồn tín hiệu kiểm tra sóng vuông 1Hz /3.3V.
Với màn hình kỹ thuật số thông số dạng sóng , bao gồm tần số , khoảng thời gian , độ rộng xung. tỷ lệ nhiệm vụ. MAX./ Tôi ./ Cái RỒI ./Peak-Peak-giá Trị vi sinh .
Chức năng lưu trữ dạng sóng ' sẽ không bị mất dạng sóng sau khi tắt nguồn .
Phát hiện ngắn mạch và hở mạch - có thể giúp người dùng tìm ra lỗi hàn .
Chức năng nhận dạng bộ điều khiển TFT.
Ghi chú '

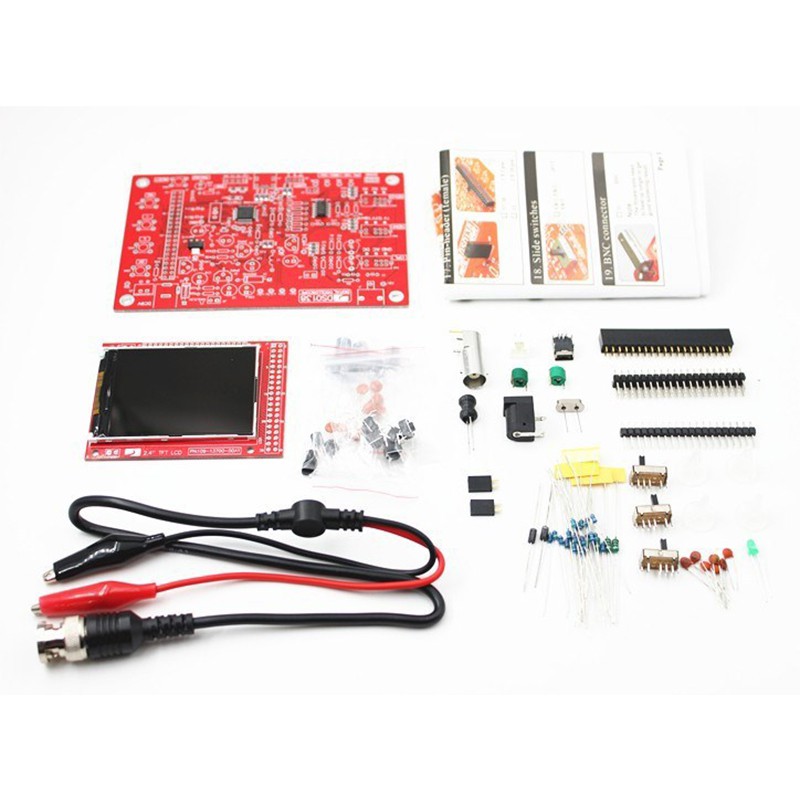

Bộ dụng cụ DIY này chưa được hàn "
Thông số kỹ thuật '
Tốc độ lấy mẫu thời gian thực tối đa ” 1Msps
Độ chính xác – 12Bit
Độ sâu bộ đệm lấy mẫu – 1024 byte
Băng thông tương tự “ 0-200KHz
Độ nhạy dọc — 10mV / Div - 5V / Div (1-2-5 theo cách tiến bộ)
Trở kháng đầu vào " 1MΩ
Điện áp đầu vào tối đa — 50Vpp (1 ' 1 đầu dò), 400Vpp (10 ' 1 đầu dò)
Chế độ khớp nối - DC / AC / GND
Phạm vi cơ sở thời gian ngang) — 10μs / Div - 50s / Div (1-2-5 cách tiến bộ
Điện áp cung cấp — DC 9V
Kích thước PCB ' 117 * 76mm / 4,6 * 3in
Kích thước màn hình “ 52 * 40mm / 2 * 1.57in
Kích thước gói “ 18 * 12.5 * 3cm / 7.08 * 4.92 * 1.18in
Trọng lượng gói hàng ' 119g / 4.21oz

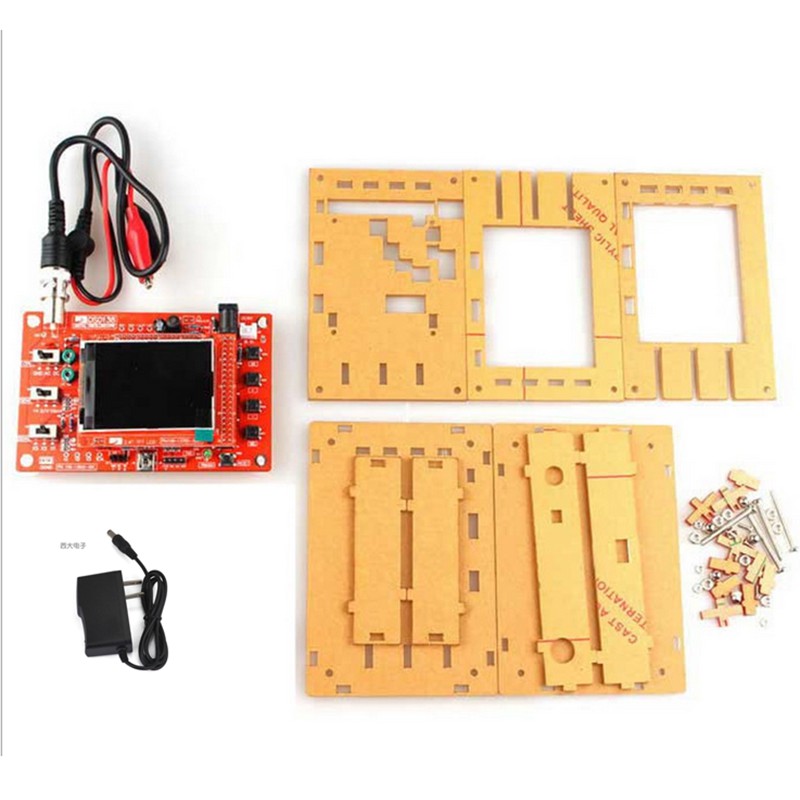

Gói "
1 * Bộ máy hiện sóng kỹ thuật số tự làm DSO138
1 * Đầu dò
2 * Hướng dẫn sử dụng

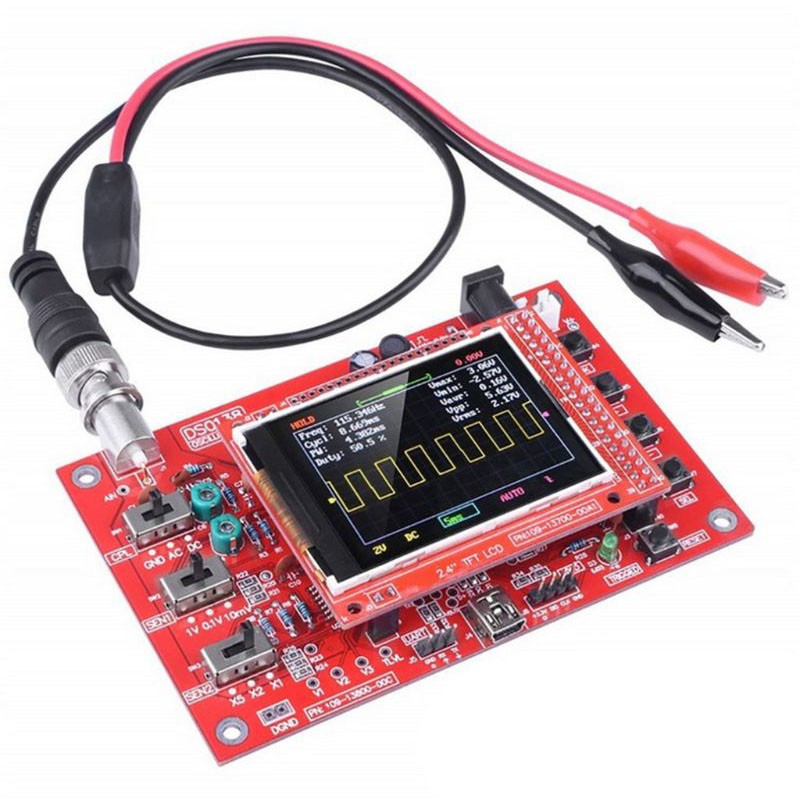

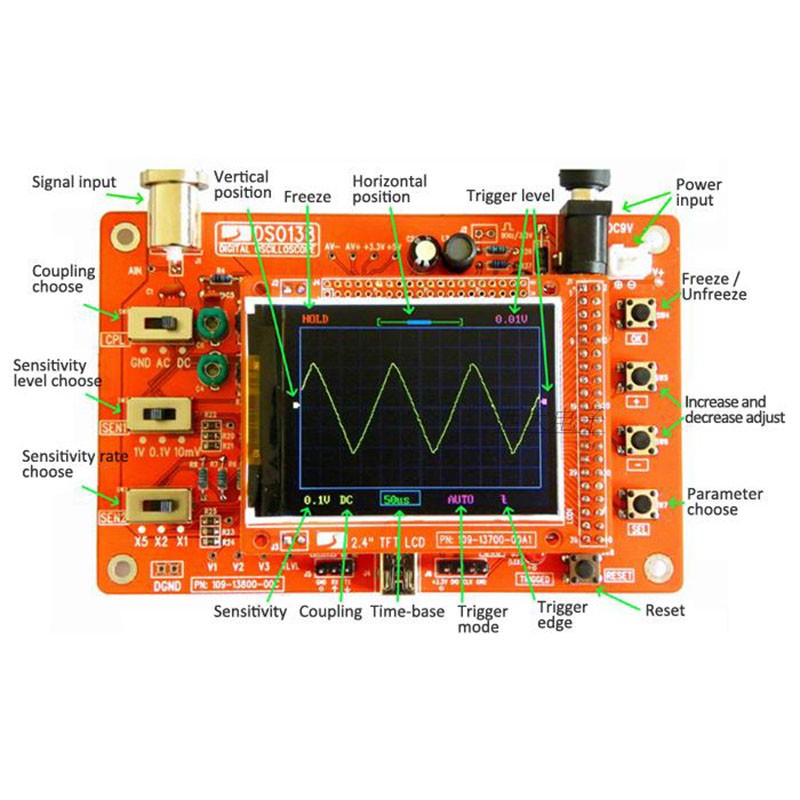

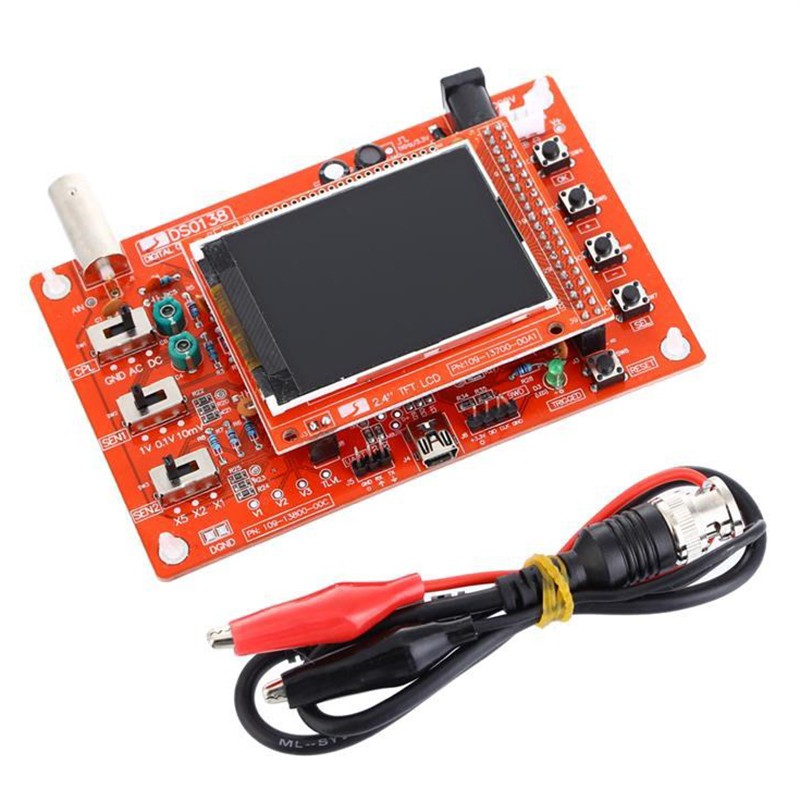

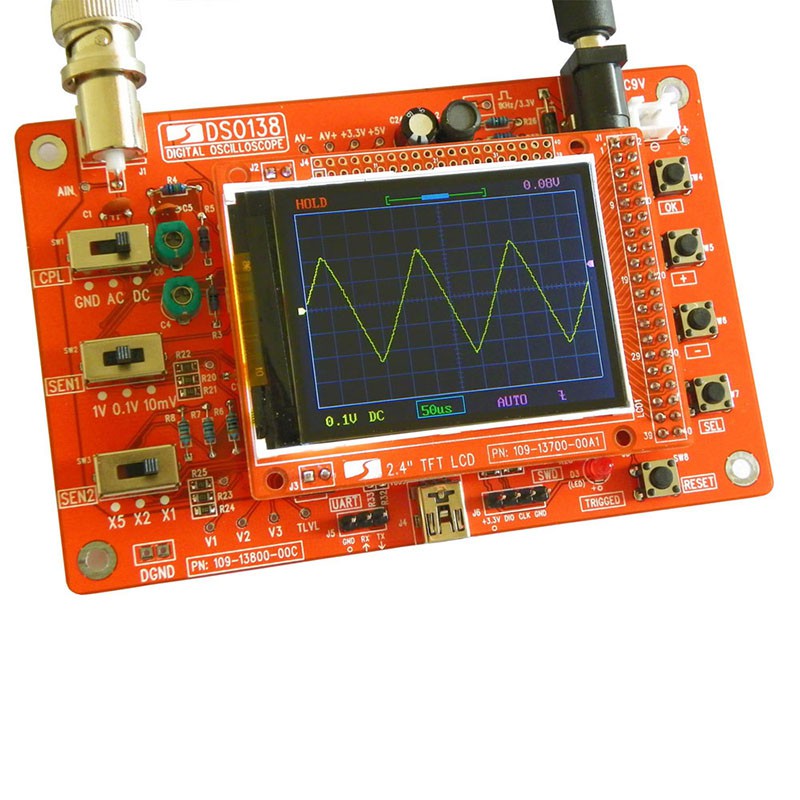

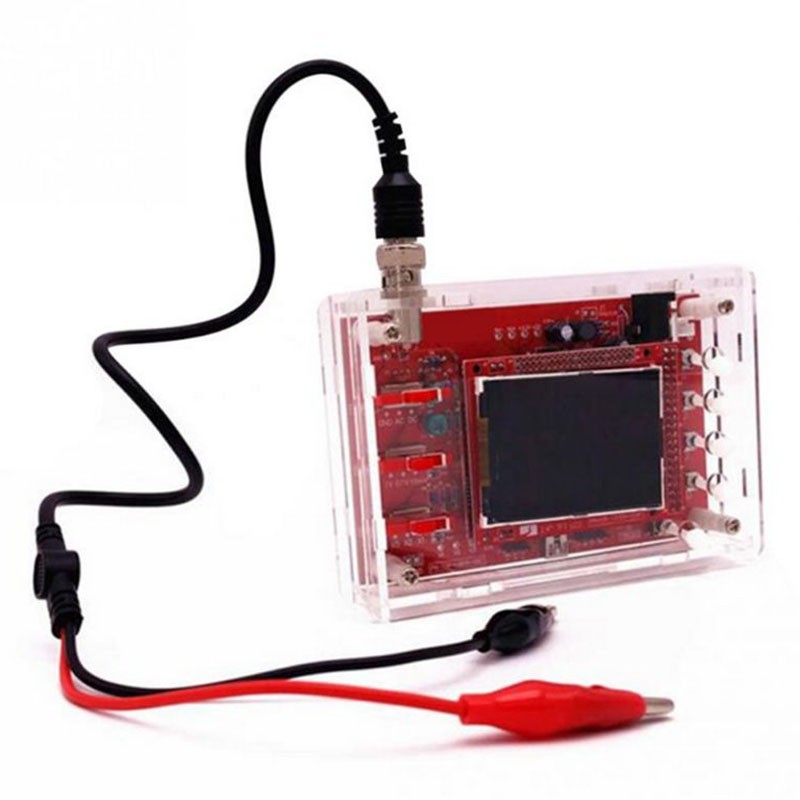

Hình ảnh sản phẩm
