[1 CÁI] (A43) Mạch Reset cầu chì (FUSES) cho AVR

Giới thiệu [1 CÁI] (A43) Mạch Reset cầu chì (FUSES) cho AVR

Mạch Reset cầu chì (FUSES) cho chip AVR

Lúc làm quen với vi điều khiển AVR, chắc hẳn cũng hơn 1 lần, bạn vô tình cấu hình sai
Cầu chì (Fuses) của AVR, dẫn đến chip không còn nạp được nữa
- Có thể là bạn vô tình tắt chân RESET
- Hoặc cấu hình sai xung clock...
Dùng mạch này, bạn có thể đưa chip AVR bị cấu hình sai, trở về trạng thái ban đầu, chỉ
với 1 thao tác nhấn nút

Thông số
- Nguồn nuôi: 12VDC ( điện 1 chiều)
- SWITCH ERASE
ON: cho phép xoá dữ liệu trong IC
OFF: không cho phép xoá dữ liệu trong IC

- LED BÁO HIỆU TRẠNG THÁI:
RED: Thao tác cấu hình lại bị lỗi (chưa gắn chip, chip đã die...)
GREEN: Đã cấu hình lại chip OK
YELLOW: cho phép xoá dữ liệu chip

Hỗ trợ cấu hình lại các chip AVR sau:
- Socket 40 pin
Atmega16, Atmega32, Atmega164, Atmega164, Atmega164P, Atmega324, Atmega324P, Atmega644, Atmega644P, Atmega1284, Atmega1284P, Atmega163, Atmega8535
- Socket 28 pin
Atmega8, Atmega48, Atmega48P, Atmega88, Atmega88P, Atmega168, Atmega168P, Atmega328, Atmega328P
- Socket 20 pin
Attiny2313, Attiny4313, AT90S1200
(chỉ với 1 thao tác nhấn nút)

Từ khóa sản phẩm:
- AVR Cầu chì bị sai Fuse bit
- Reset Fuse bit cầu chì AVR
- STK500
..............................................................................
Điện tử Minh Nguyên CHIPN24
- 565/19 Bình Thới, P.10, Q.11, TP.HCM
- Website: https://chipn24.com
- Bán hàng: 028.6264.1482 - 0965.605.840 - 0868.532.813

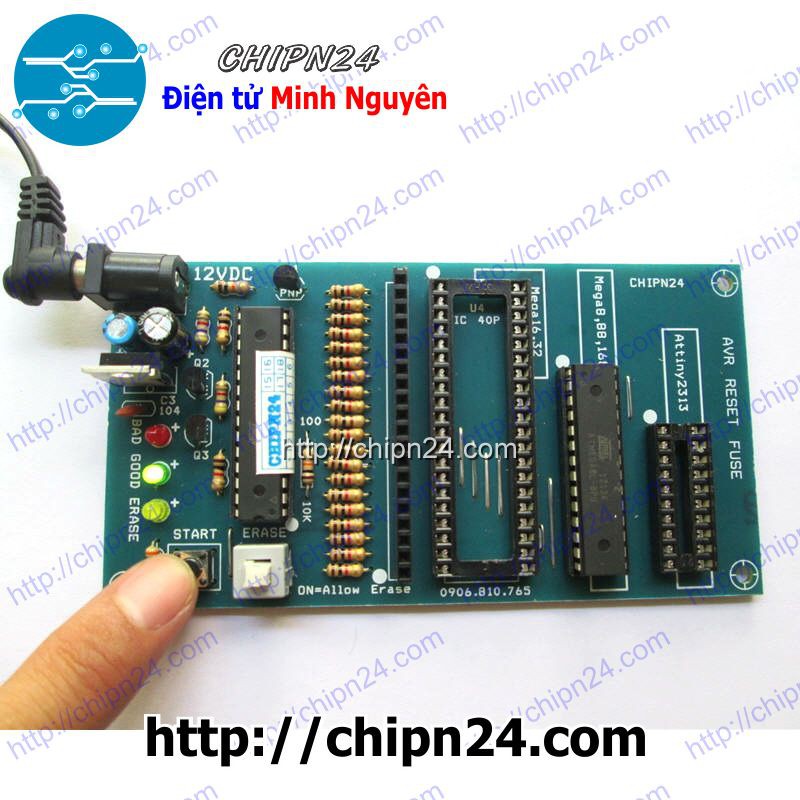

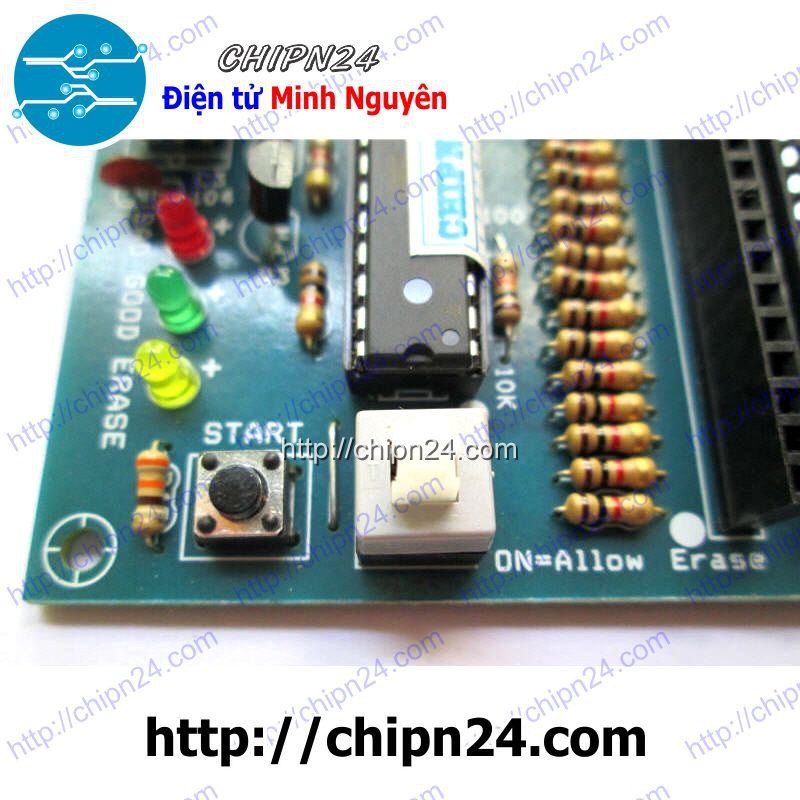

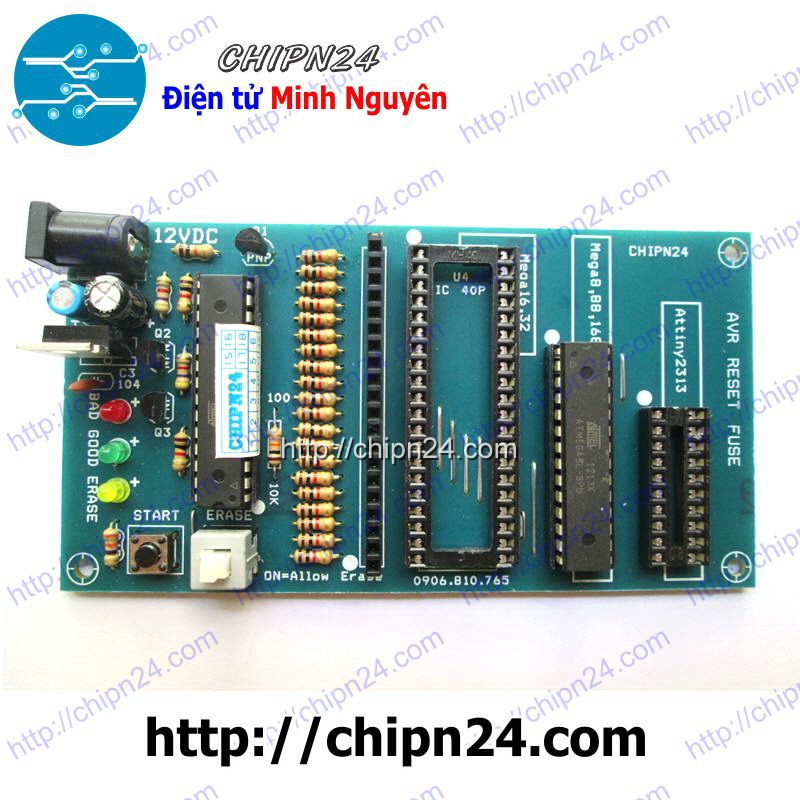

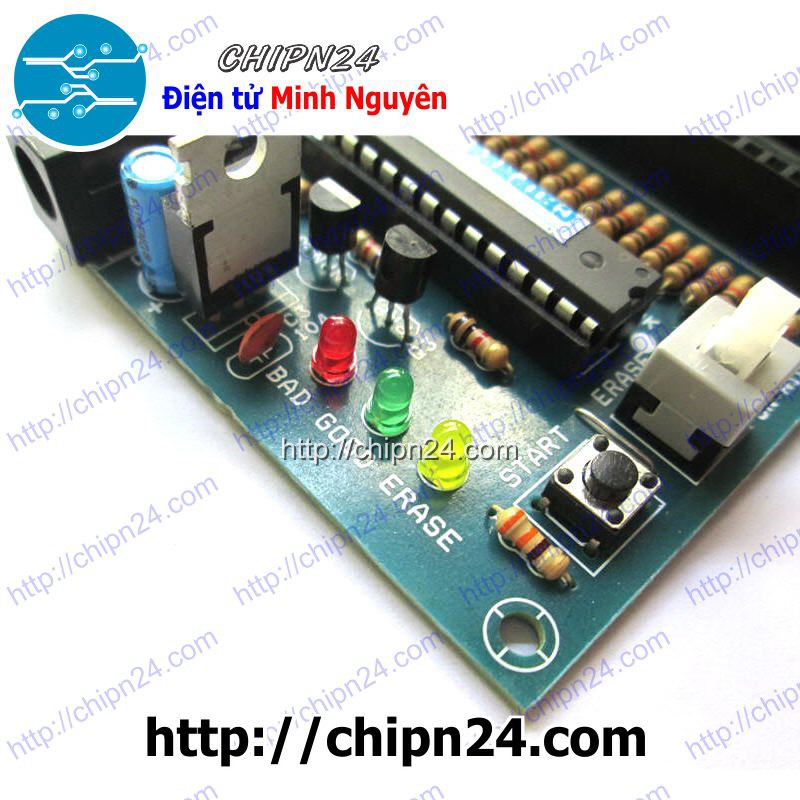

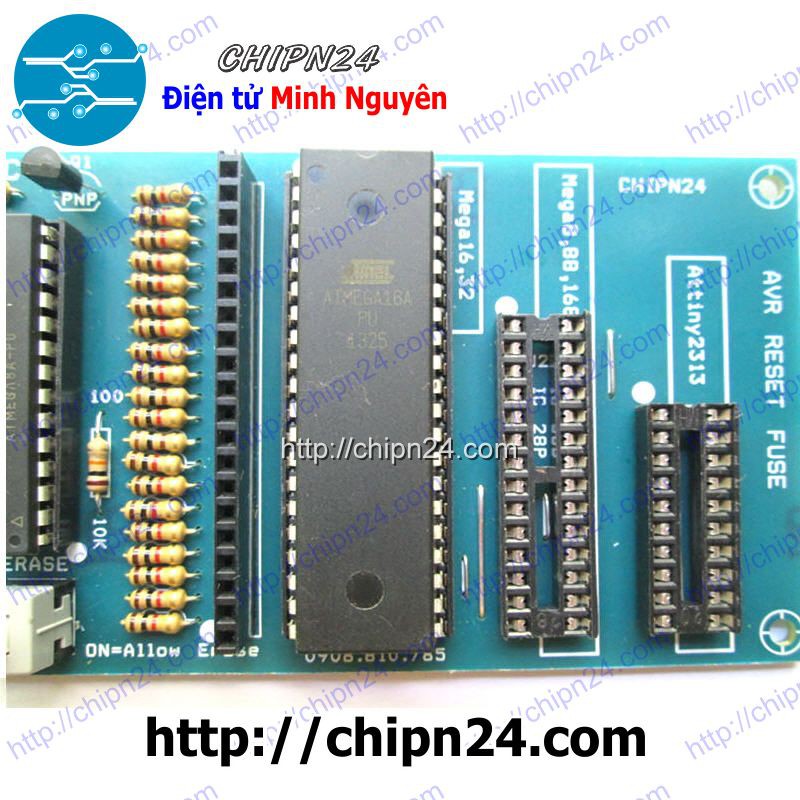

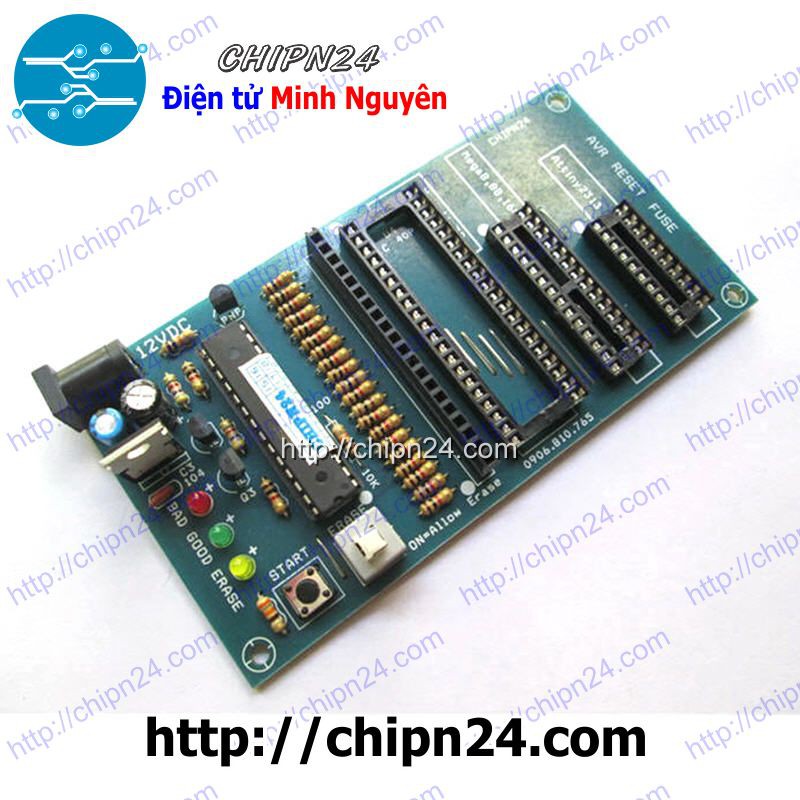

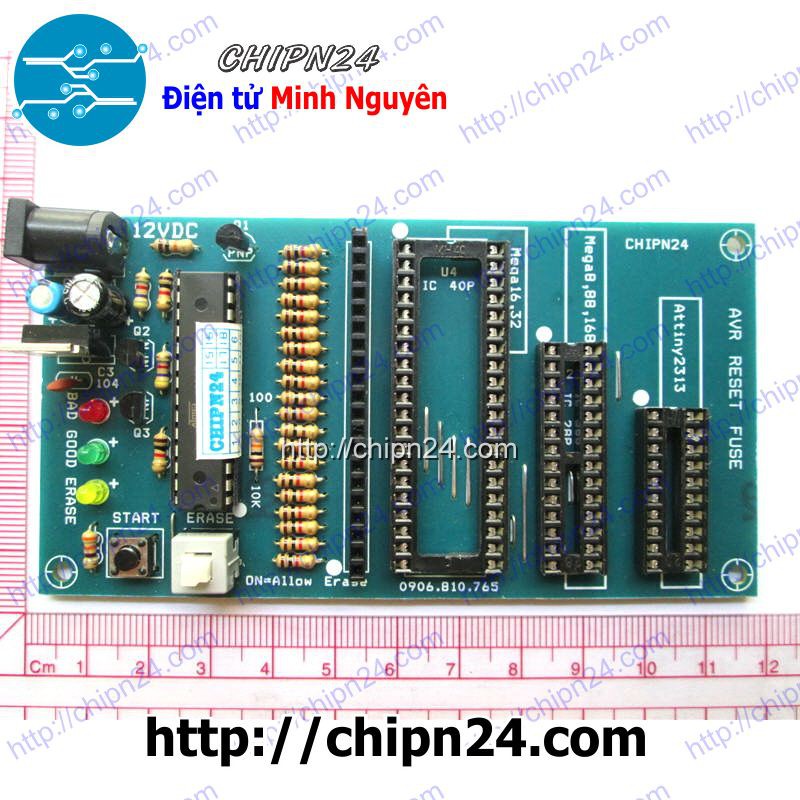

Hình ảnh sản phẩm
