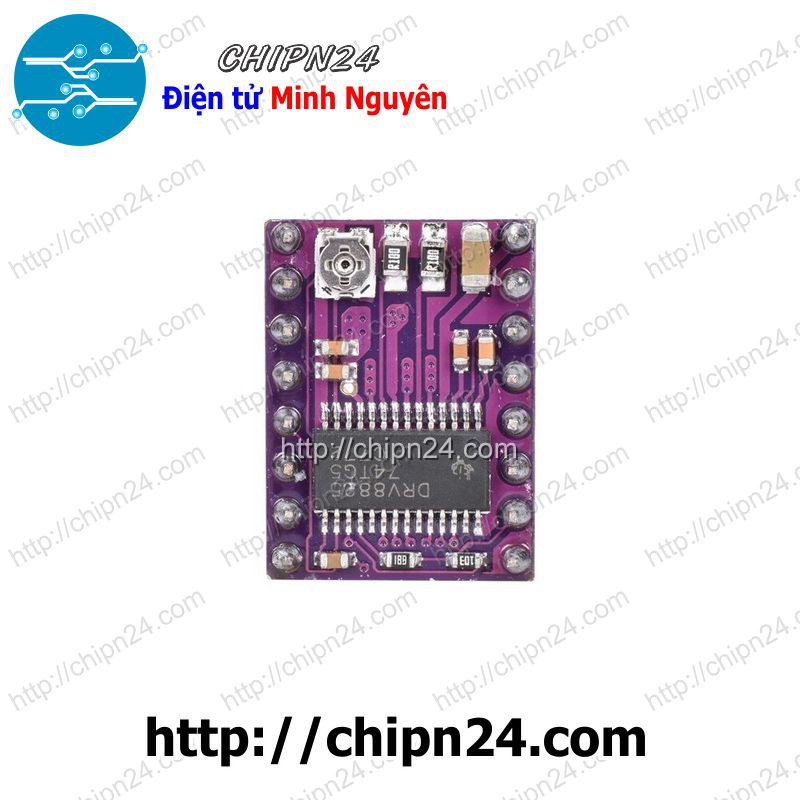

Mạch điều khiển động cơ bước DRV8825

Driver động cơ bước DRV8825 với đầy đủ các tính năng của môt driver chuyên nghiệp : điều chỉnh dòng giới hạn, vi bước ( 1/32 bước) ,bảo vệ quá dòng, quá nhiệt,v.v...

Hoạt động ở dải điện áp cao từ 8.2V đến 45V và có thể đạt được xấp xỉ 1,8A trên mỗi pha mà không cần tản nhiệt.

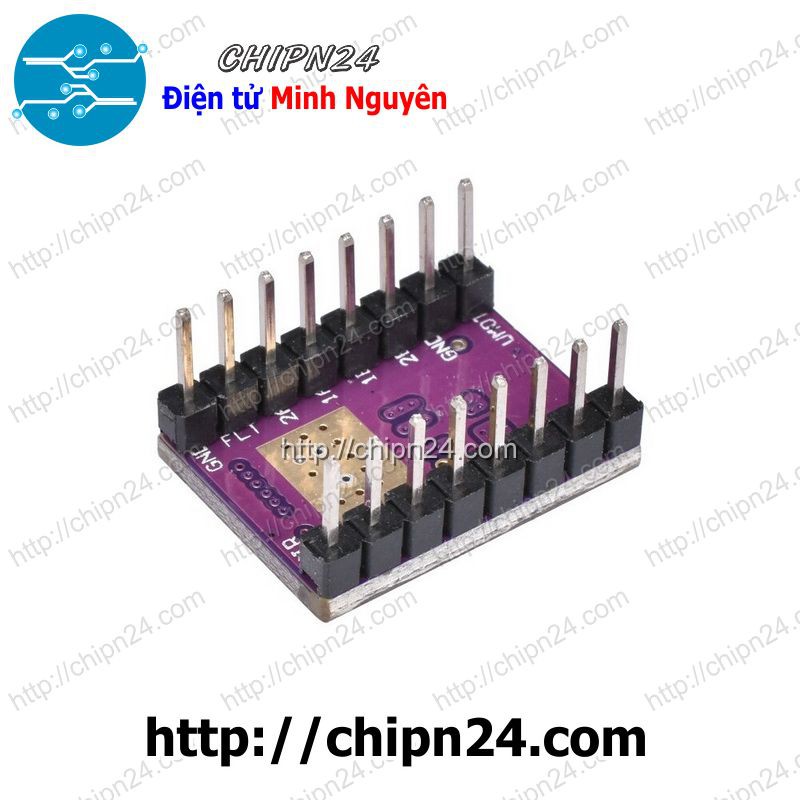

Driver có có các chân ra và bề mặt gần như đồng nha^'t với module A4988, vì vậy nó có thể dùng thay thế cho board đó trong nhiều ứng dụng khác nhau.

Thông số kỹ thuật:
- Điện áp cung cấp: 8.2V đến 45V
- Dòng trung bình (RMS) : 1.5A , dòng đỉnh ( Peak) lên đến 2.5A.
- 6 độ phân giải bước khác nhau: full, half step, 1/4 step, 1/8 step, 1/16 step, 1/32 step.
- Điện áp điều khiển : 3.3V và 5V.
- Tự động shutdown khi quá nhiệt, quá dòng
- Bảo vệ ngắn mạch và bảo vệ quá tải.
- Mạch 4 lớp, có 2 lớp phủ đồng giúp cải thiện khả năng tản nhiệt .
- Có thể thay thế tốt cho Driver A4988 trong máy in 3D.

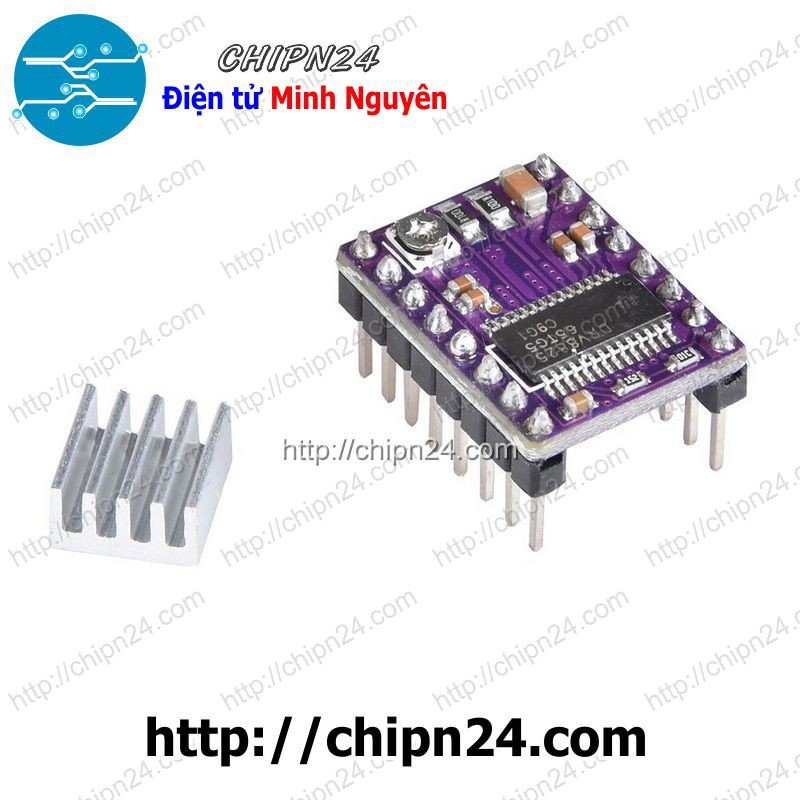

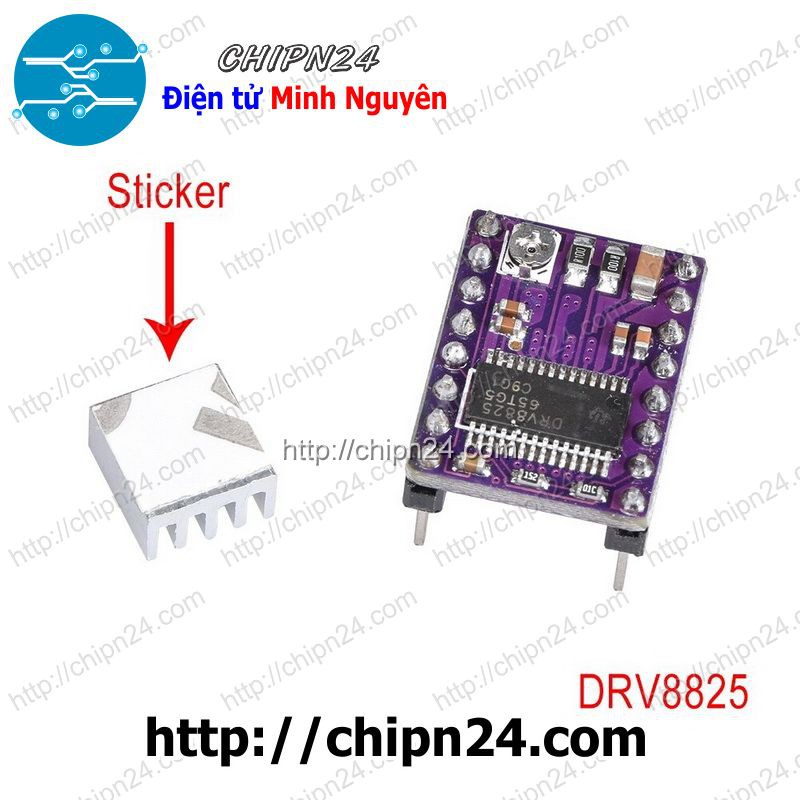

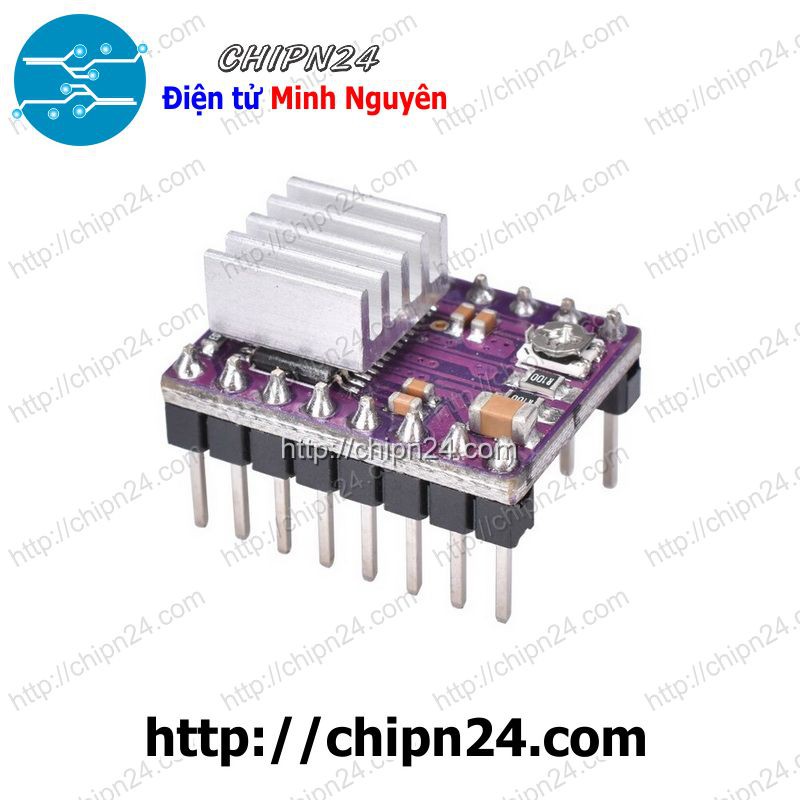

Sản phẩm có kèm theo TẢN NHIỆT.
Lưu ý : đi set vi bước diver cần xử lý nhiều , dòng cho động cơ sẽ giảm. Nên lưu ý khi set 1/32 driver rất dễ hỏng

..............................................................................
