[1 CÁI] (C22) Module GSM GPRS A6

Giới thiệu [1 CÁI] (C22) Module GSM GPRS A6

Module GSM GPRS A6

Board GSM/GPRS A6 phát triển dựa trên module GPRS A6. Nó hỗ trợ hai băng tần mạng GSM/GPRS, cho phép truyền tải dữ liệu từ xa qua GPRS và SMS.
Board có kích thước nhỏ gọn và được thiết kế với kỹ thuật tiết kiệm năng lượng, chỉ với 5mA ở chế độ ngủ.
Board giao tiếp với vi điều khiển qua cổng UART, hỗ trợ lệnh bao gồm GSM 07.07, GSM 07.05 và Ai-Thinker hổ trợ nhiều AT Commands.

Đặc điểm:

Làm việc điện áp: 4,5 ~ 5.5V DC (On-board điều chỉnh điện áp cung cấp điện mạch cho mô-đun A6)
Dòng tiêu thu : tối đa 2A, với chế độ ngủ tiêu thụ 5mA
Làm việc tần số: mạng quad-band, 850/900/1800/1900MHz
Board tích hợp Micro SIM card holder
Board tích hợ Micro USB để cung cấp nguồn điện từ bên ngoài
Giao diện truyền thông: cổng nối tiếp TTL
Tốc độ truyền: 115200bps và nó cũng có thể được thiết lập bằng lệnh AT
Điện áp Interface logic: 3.3V
Thực hiện và trả lời các cuộc gọi điện thoại bằng cách sử dụng tai nghe và micro electret
Gửi và nhận tin nhắn SMS
Gửi và nhận dữ liệu GPRS (TCP / IP, HTTP, vv)
Hỗ trợ cuộc gọi thoại;
Hỗ trợ hai cổng nối tiếp, một cổng nối tiếp để tải về một cổng lệnh AT
Hỗ trợ digital audio và analog audio cho các mã hóa HR, FR, EFR, AMR
Hỗ trợ ROHS, FCC, CE, chứng nhận CTA
Kích thước nhỏ gọn: 22,8 × 16,8 × 2.5mm


Về Anten:

Tương thích với các SIM800L GSM modules / Arduino SIM900 GPRS Shield
Tần số: 780MHz ~ 960MHz, 1710MHz ~ 2170MHz
Antenna tăng: 2,0 ± 0,7 dBi @ 880 MHz, 2,0 ± 0,7 dBi @ 1800 MHz
S.W.R <= 2.0 @ 2100 MHz ~ 2500 MHz
Đầu ra trở kháng: 50 Ohm
Giao diện Antenna: SMA


Tài liệu tham khảo

https://drive.google.com/drive/u/0/folders/0B6uNNXJ2z4CxcWZ0N2ZVNTFnVFk
..............................................................................
Điện tử Minh Nguyên CHIPN24
- 565/19 Bình Thới, P.10, Q.11, TP.HCM
- Website: https://chipn24.com
- Bán hàng: 028.6264.1482 - 0965.605.840 - 0868.532.813

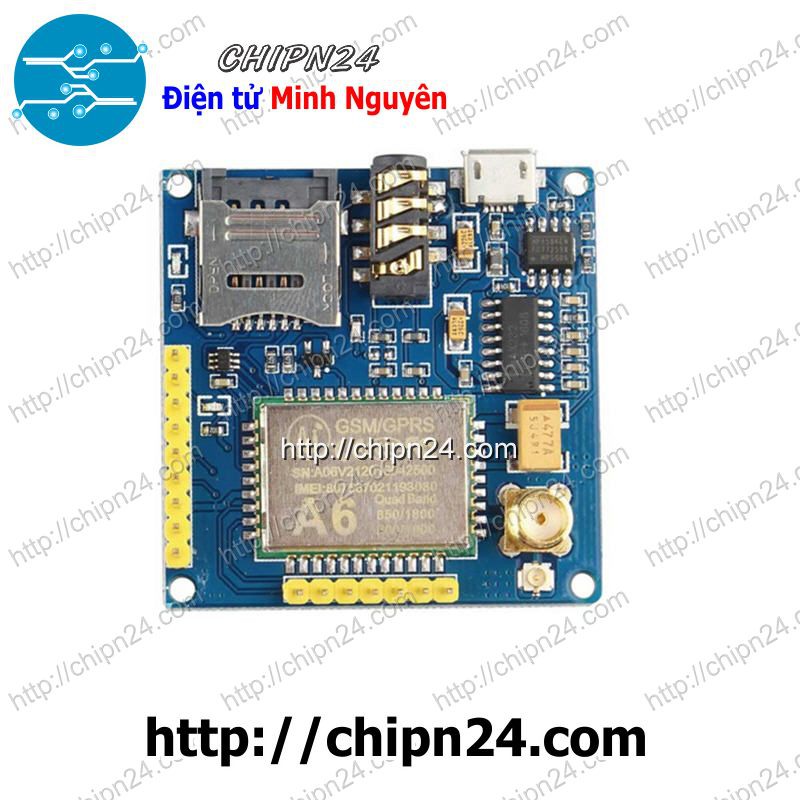

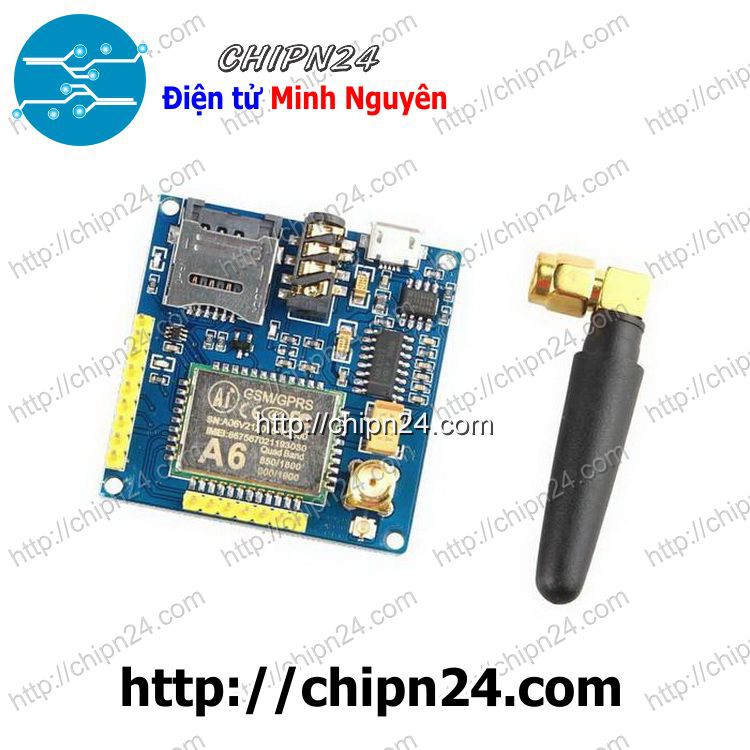

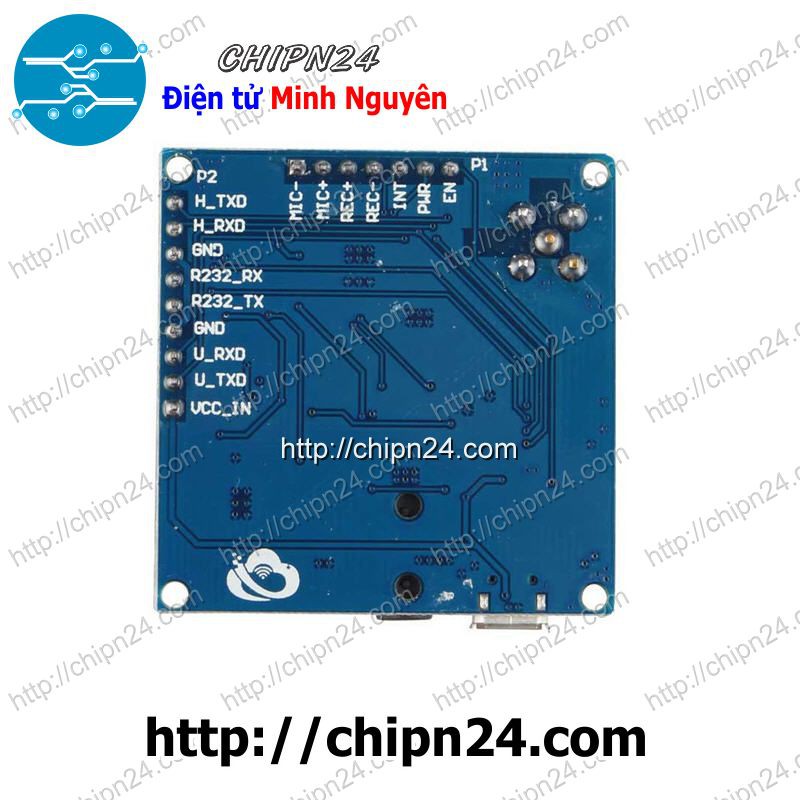

Hình ảnh sản phẩm
