Giới thiệu [1 CÁI] (D33) Mạch Led Driver 1W 3W PT4115 IN(7V-30V) OUT 700mA

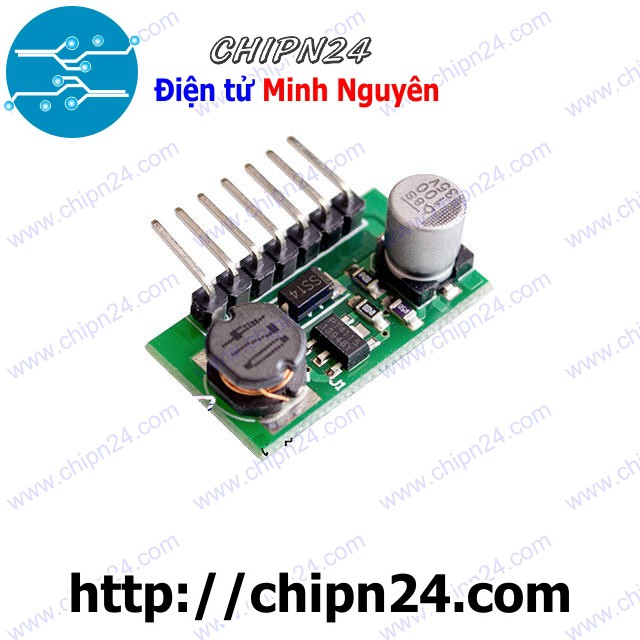

Mạch Led Driver 1W 3W PT4115 IN(7V-30V) OUT 700mA

Mạch sử dụng chip chuyên dụng PT4115, nên dải điện áp đầu vào rộng từ 7V-30V, dòng điện ngõ ra lên tới 700mA
Trên mạch có một chân PWM nối tới chân EN (enable) của IC, mức cao: ngắt dòng; mức thấp: cho phép dòng qua.

Thông số kỹ thuật:
- Điện áp đầu vào: 7-30V
- Dòng điện ngõ ra: 700mA ± 20mA
- Có hỗ trợ PWM điều khiển
- Mạch thiết kế nhỏ (15*25 mm), ít bị nhiễu, và tính an toàn cao
- Hiệu suất cao, tiêu thụ thấp, chip ổn định để làm các dự án tiết kiệm năng lượng và bảo vệ môi trường
- Bảo vệ dòng khi xảy ra ngắn mạch, quá tải, quá dòng…

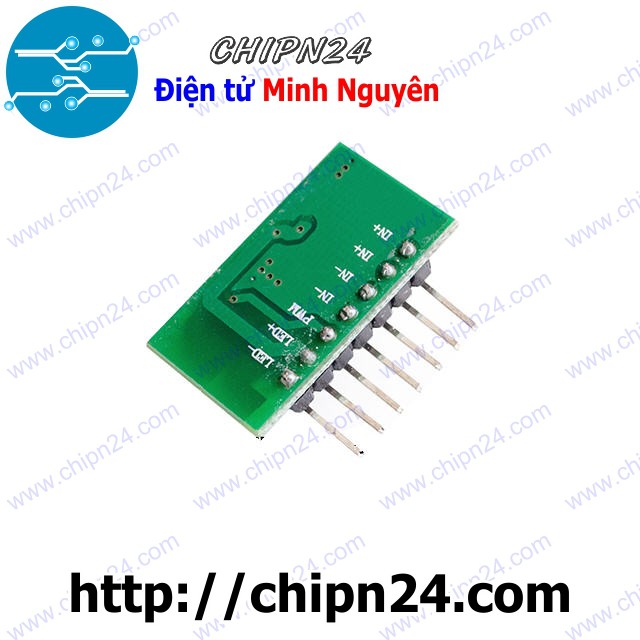

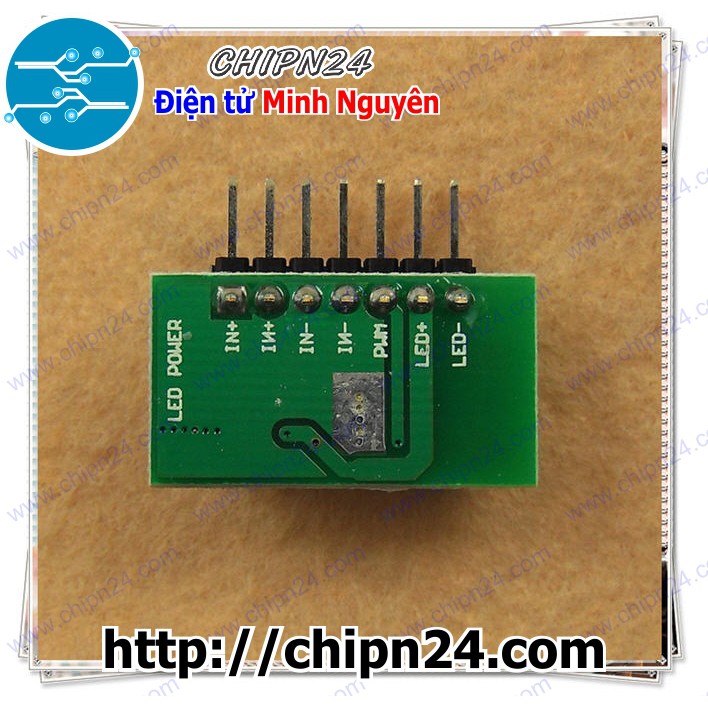

Miêu tả chân:
IN+ và IN- : điện áp đầu vào
LED+ ; LED+: ngõ ra cấp cho led công suất Luxeon 3W
PWM: ngõ vào pwm điều khiển led (2.8-6V)

Lưu ý: cấp đúng cực tính của nguồn đầu vào

Tài liệu tham khảo

PT4115
..............................................................................
