[1 CÁI] (D34) Mạch Led Driver 1W 3W XL4001 IN(5V-35V) OUT 700mA

Giới thiệu [1 CÁI] (D34) Mạch Led Driver 1W 3W XL4001 IN(5V-35V) OUT 700mA

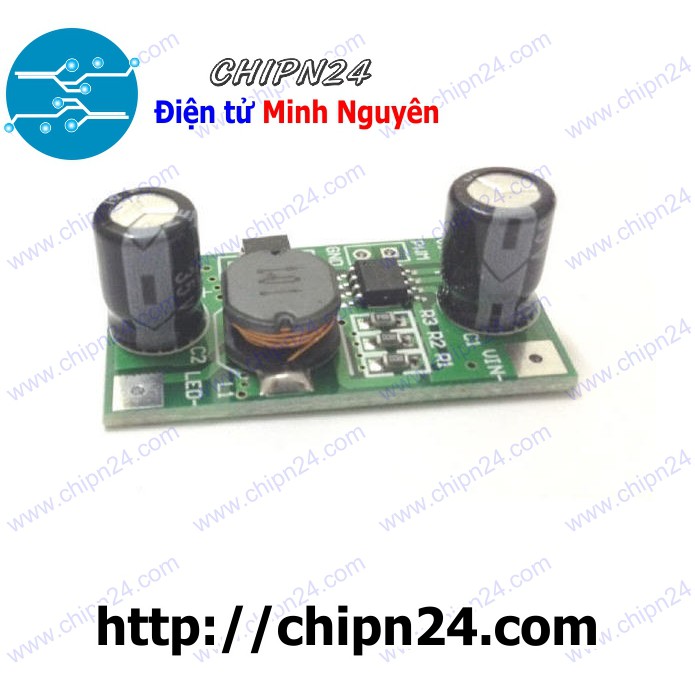

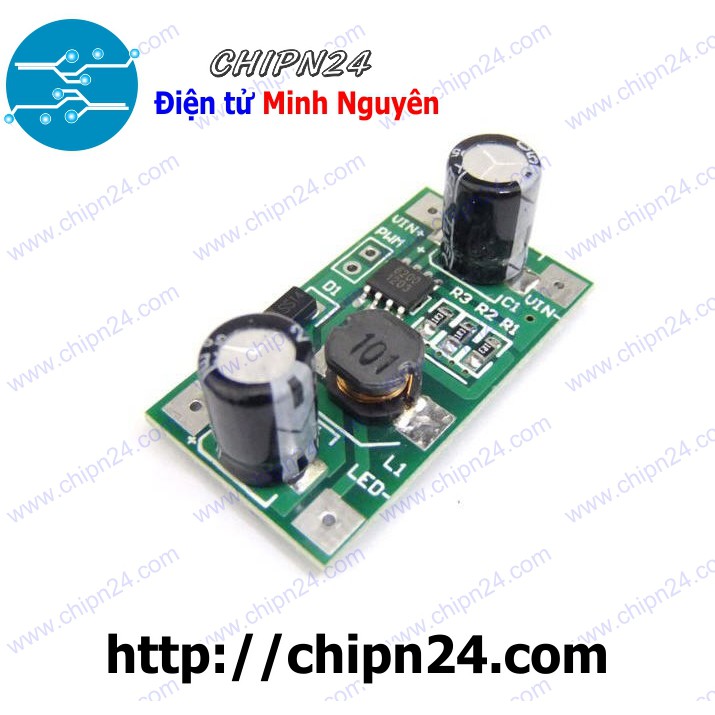

Mạch Led Driver 1W 3W XL4001 IN(5V-35V) OUT 700mA

Mạch sử dụng chip chuyên dụng XL4001, nên dải điện áp đầu vào rộng từ 5-35V, dòng điện ngõ ra lên tới 700mA
Trên mạch có một chân PWM nối tới chân EN (enable) của IC, mức cao: ngắt dòng; mức thấp: cho phép dòng qua.

Thông số kỹ thuật:
- Điện áp đầu vào: 5-35V
- Dòng điện ngõ ra: 700mA ± 20mA
- Có hỗ trợ PWM điều khiển
- Nếu dùng để điều khiển LED, đảm bảo tổng điện áp ngõ ra nhỏ hơn điện áp đầu vào từ 2-3VDC để đảm bảo mạch hoạt động tốt
- Mạch thiết kế nhỏ (36*20 mm), ít bị nhiễu, và tính an toàn cao
- Hiệu suất cao, tiêu thụ thấp, chip ổn định để làm các dự án tiết kiệm năng lượng và bảo vệ môi trường
- Bảo vệ dòng khi xảy ra ngắn mạch, quá tải, quá dòng…

Miêu tả chân:
VIN+ và VIN- : điện áp đầu vào cực dương và cực âm
LED+ ; LED+: ngõ ra cấp cho led công suất Luxeon 3W
PWM: ngõ vào pwm điều khiển led (2.8-6V)


Lưu ý: cấp đúng cực tính của nguồn đầu vào

Tài liệu tham khảo

XL4001
..............................................................................
