Mạch Cảm biến nhiệt độ kèm Relay 5V XH-W1209

Mạch cảm biến nhiệt độ XH-W1209 có ngõ ra Relay dạng thường mở, có hiển thị nhiệt độ bằng LED 7 đoạn. Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích đóng ngắt relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động,...

Thông số kỹ thuật:

Nguồn cấp: 5VDC
Dòng tiêu thụ: ≤ 3mA khi đo, ≤ 60mA khi đóng relay
Tầm đo nhiệt độ: -50 ~ 110 độ C
Độ chính xác: 0.1 độ C
Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
Led hiển thị: led 7 đoạn màu đỏ
Cài đặt nhiệt độ: bằng nút nhấn: Cài đặt(Set) - Tăng(+) - Giảm(-)
Khống chế nhiệt độ bằng relay.
Ngõ ra: relay thường hở
Dòng tải DC: 14V - 20A
Dòng tải AC: 250V - 5A
Kích thước :40 x 48.5mm
Trọng lượng: 400g
Ví Dụ: Muốn cài nhiệt độ bật Relay 40 Độ
Bạn làm như sau:
– Nhấn SET, Led hiển thị chuyển sang nhiệt độ cài đặt
và nhấp nháy.
– Nhấn (+) hoặc (-) để tăng hoặc giảm để cài đặt. Giữ (+) hoặc (-) để nhiệt độ ở 40 Độ.
Module sẽ hoạt động như sau:
– Nếu nhiệt độ đo đang dưới 40độ, Relay không bật, đèn báo không sáng (Tiếp điểm chưa đóng). Khi nhiệt độ môi trường lên 40độ –> Relay Đóng, Đèn sáng, Tiếp điểm thông.
– Khi nhiệt độ môi trường >=40độ, relay sẽ ở trạng thái đóng, đèn sáng (Tiếp điểm đóng). Nhiệt độ môi trường giảm < nhiệt độ cài đặt 2độ –> Relay ngắt, đèn báo tắt, tiếp điểm bị ngắt.



Các loại mạch cao cấp hơn sau này sẽ được lập trình viện thêm nhiều tính năng hơn nữa, nếu bạn nhấn giữ nút SET trên 5 giây mà xuất hiện chữ P0, thì chính là mạch này:


Chúng tôi sẽ hướng dẫn các bạn cách sử dụng mạch này như sau:
Hướng dẫn sử dụng
Cấp nguồn 5v để mạch khởi động. Trang thái ban đầu màn led sẽ hiển thị nhiệt độ môi trường.
Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.
Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:
- P0 để thiết lập chế độ sưởi hay chế độ làm lạnh
+ H tức Heat, chế độ sưởi: Dưới nhiệt độ cài đặt: relay sẽ đóng-led báo sáng. Trên nhiệt độ cài đặt: relay ngắt-led báo tắt
+ C tức Cool, chế độ làm lạnh: Dưới nhiệt độ cài đặt: relay sẽ ngắt-led báo tắt. Trên nhiệt độ cài đặt: relay đóng-led báo sáng
- P1 để thiết lập trễ nhiệt độ t
- P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
- P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
- P4 để chỉnh sai số cho nhiệt độ đo
- P5 để thiết lập giá trị thời gian trễ
- P6 để thiết lập giá trị nhiệt độ trễ t
Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn tất

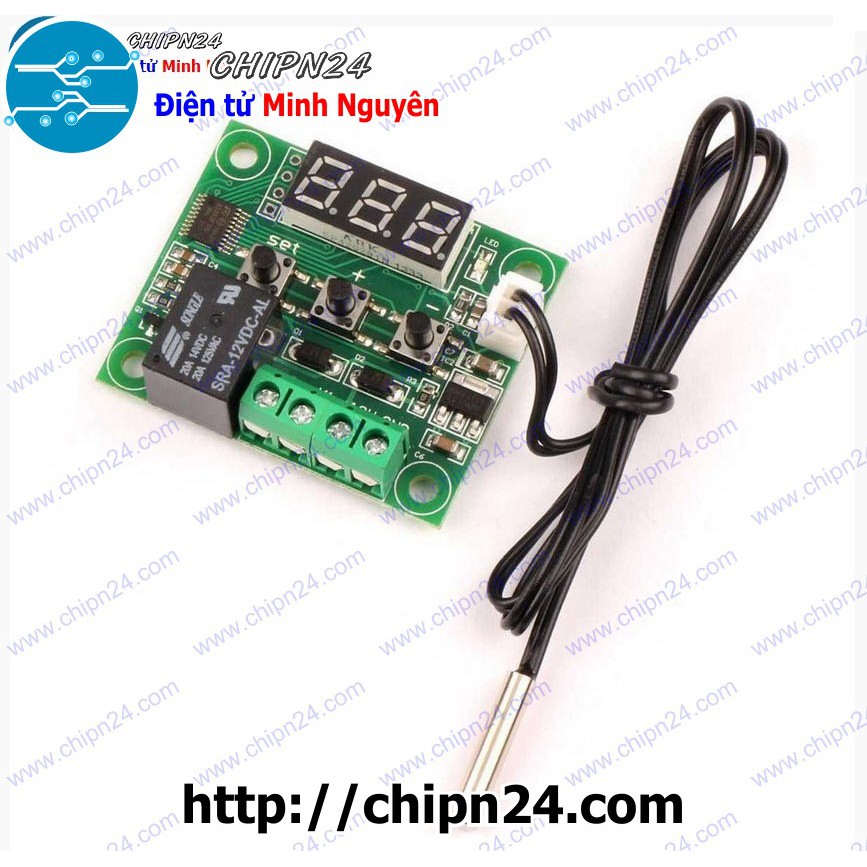

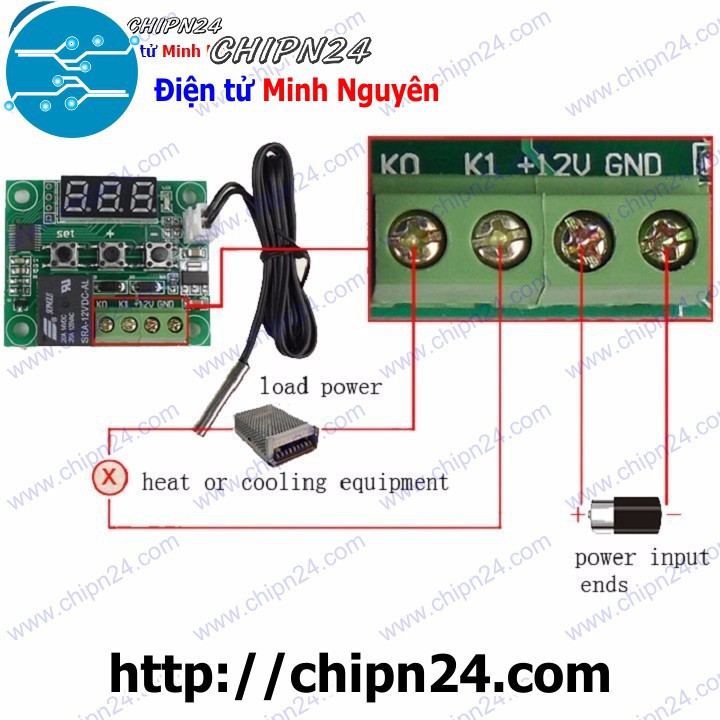

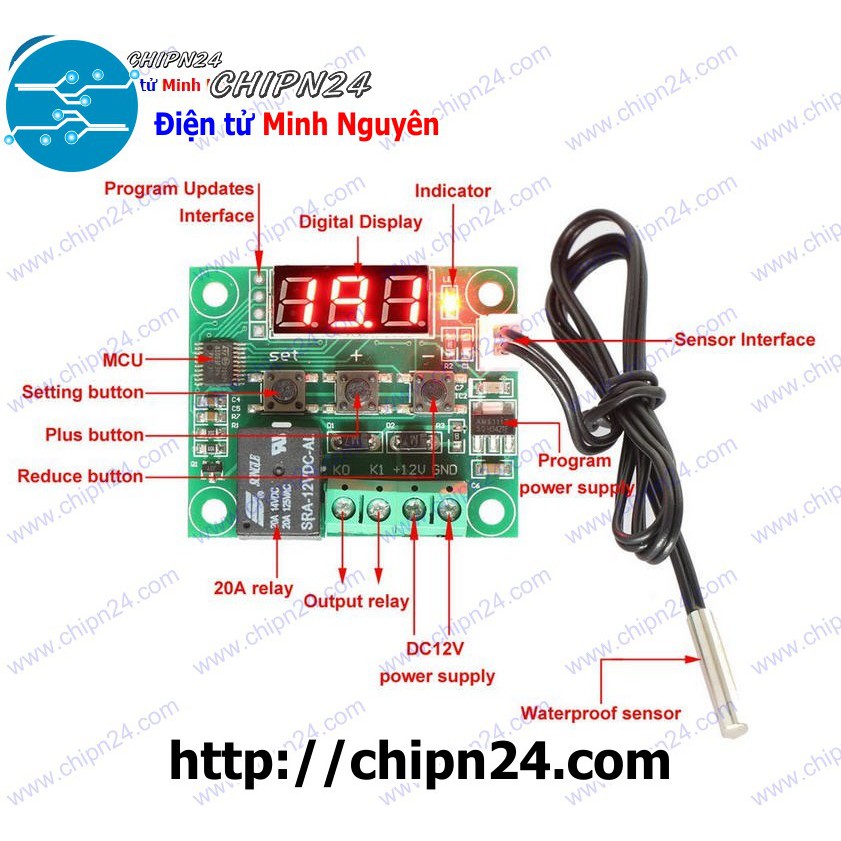

Hình ảnh sản phẩm
