1 Cầu Nối Động Cơ DC 7A 160W 12V 24V L298 PWM

Giới thiệu 1 Cầu Nối Động Cơ DC 7A 160W 12V 24V L298 PWM

1. Double H cầu, có thể điều khiển hai động cơ DC, dòng điện 7A đơn, công suất cao; Đầu vào điện áp rộng 6,5V ~ 27V; Đầu vào cách ly bộ nhận tín hiệu, cổng IO có thể được điều khiển trực tiếp, không bị nhiễu; Bảo vệ điện áp, để ngăn chặn Mô-đun đốt cháy dòng cao tức thời; TVS công suất cao và mạch xả tĩnh điện, ức chế xung nhiễu thoáng qua và tĩnh điện, nâng cao hiệu suất EMC, sản phẩm ổn định và đáng tin cậy, thiết kế công nghiệp.
2. Điện áp cung cấp điện 6,5V-27V, nguồn điện không được kết nối với hoặc trên 27V, nếu không nó có thể làm cháy mô-đun, nên đầu vào nguồn trong loạt 1 cầu chì.. Giao diện động cơ kép, mỗi dòng ra định mức 7A, dòng đỉnh 50A, giao diện động cơ không được đoản mạch, dòng cầu chì 10A được đề xuất. Điều khiển điện áp tín hiệu 3-6.5V, tương ứng là tín hiệu cho phép và tín hiệu điều khiển ngược tích cực.
3. Đầu vào tín hiệu cho phép (ENA) tốc độ điều chỉnh PWM, dải tần PWM 0-10KHZ, chiều rộng xung tối thiểu PWM 10us. Nhiệt độ làm việc -25 ℃ -80 ℃. Đường kính lỗ lắp đặt: 3mm, nên chú ý để tránh đoản mạch ở mặt sau của mạch, bạn có thể thêm miếng cách nhiệt hoặc cột đồng để nâng cao bảng mạch.
4. Thích hợp cho các thông số động cơ: Điện áp định mức 24V của động cơ, nhận dạng công suất thích hợp 115W trở xuống hoặc dòng điện định mức 7A trở xuống là công việc lâu dài sau đây của động cơ. Điện áp định mức 12V của động cơ, nhận dạng thích hợp công suất định mức 40W trở xuống hoặc dòng định mức 7A được đánh giá bên dưới động cơ trong một thời gian dài đầy công việc.
Biện pháp phòng ngừa: 1. Nguồn điện ổ đĩa không được đảo ngược, đầu nối nguồn được đề xuất trong chuỗi 1 cầu chì, điện áp phải từ 6,5~27V. Nếu điện áp quá áp, nguồn điện có thể làm cháy mô-đun ổ đĩa. 2. Khuyến nghị dòng điện đầu ra định mức của nguồn điện phải ít nhất 2 lần dòng định mức của động cơ để nguồn điện không thể cung cấp điện áp cần thiết khi động cơ bắt đầu. Tắt đầu ra dẫn đến hiện tượng tạm dừng động cơ.

3. Không đoản mạch giao diện động cơ hoặc có thể đốt cháy mô-đun trình điều khiển, giao diện điện được đề xuất trong cầu chì 10A hàng loạt.
4. Trong công tắc chuyển tiếp và lùi khi cần phanh 0,1S ở trên và sau đó đảo ngược, không dừng động cơ khi khởi động lại, hoặc nó có thể làm hỏng ổ đĩa
5. Tắt nguồn mô-đun truyền động, không trực tiếp hoặc gián tiếp, tốc độ quay cao của động cơ hoặc động cơ tạo ra lực điện hóa có thể
Đốt mô-đun ổ đĩa. Nếu ứng dụng yêu cầu xoay tốc độ cao của động cơ khi mô-đun ổ đĩa bị tắt nguồn, bạn nên sử dụng.
Giao diện động cơ của trình điều khiển được kết nối nối tiếp với một rơ le (KHÔNG và thiết bị đầu cuối COM), và cuộn dây rơ le và trình điều khiển được kết nối phổ biến. Bằng cách này, khi mất nguồn, rơ le sẽ ngắt kết nối ổ đĩa và kết nối động cơ.
6. Thận TRỌNG Không để ổ đĩa tiếp xúc với độ ẩm. Không đoản mạch các thành phần trên bảng ổ đĩa. Không chạm vào các chốt và miếng đệm trên bảng.
7. Trước khi sử dụng, bạn cẩn thận đọc kỹ mô tả, do sử dụng mô-đun không đúng cách gây ra sự thay đổi
Lưu ý: Ở đâu 0 thấp, 1 là mức cao, x

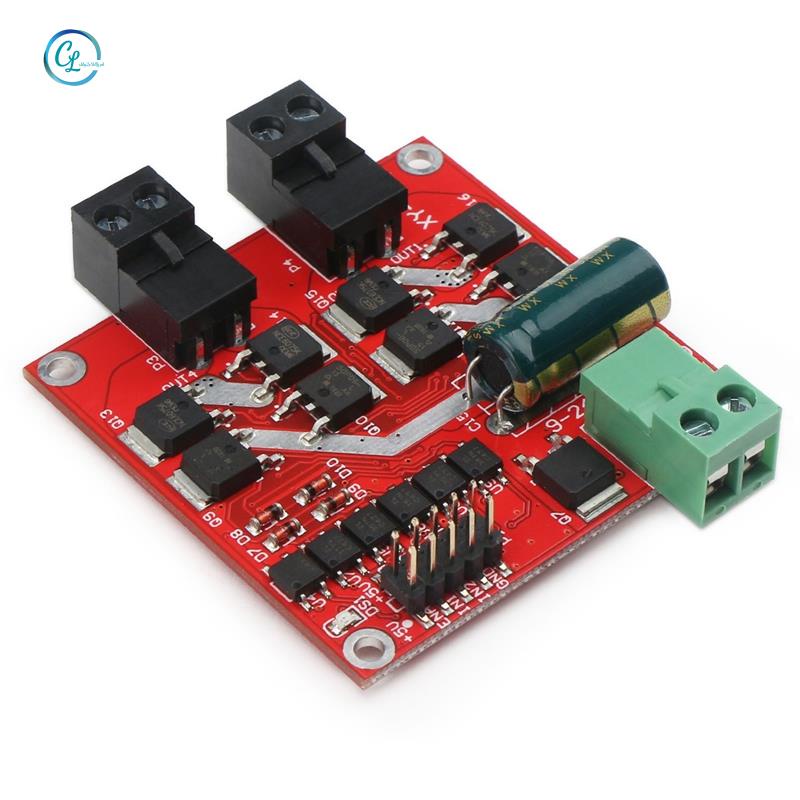

Hình ảnh sản phẩm
