1 Máy Phát Tín Hiệu DC 3.3V-30V 1 Kênh 1Hz-150KHz Màn Hình LCD PWM

Giới thiệu 1 Máy Phát Tín Hiệu DC 3.3V-30V 1 Kênh 1Hz-150KHz Màn Hình LCD PWM

Mô tả '
Bộ tạo tín hiệu ZK-PP1 là một thiết bị cung cấp tín hiệu điện ở nhiều tần số khác nhau. sóng vuông và mức đầu ra . Nó hỗ trợ chế độ kép Chế độ PPWM và chế độ PULSE . Nó được sử dụng như một nguồn tín hiệu hoặc nguồn kích thích để kiểm tra . Được sử dụng trong thực hành sản xuất và công nghệ .

Tính năng '
1.Chế độ kép Chế độ 'PWM và chế độ PULSE
2.Màn hình LCD độ nét cao
3.Hỗ trợ điều chỉnh tần số
4.Hỗ trợ điều chỉnh chu kỳ nhiệm vụ
5.Phát hiện chính xác cao
6.Hỗ trợ chức năng bộ nhớ tắt nguồn
Đầu ra tín hiệu 7.1 kênh
8.Hỗ trợ bảo vệ ngược

Thông số '
1.Tên sản phẩm 'Máy phát tín hiệu PWM ZK-PP1
2.Mô hình “ ZK-PP1
3.Điện áp làm việc —DC 3.3V-30V
4.Dải tần số '1Hz '150KHz
5.Độ chính xác tần số '2 '
6.Phạm vi chu kỳ nhiệm vụ 0.00 "-100 "
7.Dòng điện đầu ra 'Khoảng 30mA
8.Số lượng xung '1 '9999 hoặc Vô hạn
9.Thời gian trễ 0.000 giây '9999 giây
10.Độ rộng xung '0.000s '9999s
11.Độ chính xác thời gian-1ms
12.Biên độ đầu ra -Tên đến điện áp đầu vào
13.Nhiệt độ làm việc '-40℃~85℃
14.Độ ẩm làm việc '0 ' '95'RH
15.Kích thước '60 '32 '13.5mm

Ứng dụng thực tế '
1.Đầu ra PWM 20KHz0,60 ' : Chọn chế độ PWM . Đặt tần số thành 20,00 và chu kỳ nhiệm vụ thành 060 ' .
2.Đầu ra BẬT 0,6spOFF 0,2s,infinite loop : Chọn chế độ pulse . Đặt độ rộng xung dương thành 0,600 và độ rộng xung âm thành 0,200.Thời gian trễ đến 0,00000.Số lượng xung đến “----’.
3.Trì hoãn 5 giây sau khi BẬT nguồn hoặc nhấn nút “STOP ” . Sau đó đầu ra BẬT 0,6 giây , TẮT 0,2 giây , vòng lặp vô hạn : Chọn chế độ pulse . Đặt độ rộng xung dương thành 0,600 và độ rộng xung âm thành 0,200 .Thời gian trễ đến 5.000.Số lượng xung đến “----’.
4.Trì hoãn 5 giây sau khi BẬT nguồn hoặc nhấn nút “STOP ” . Sau đó xuất tín hiệu mức cao 10ms tín hiệu mức thấp,10ms . Chu kỳ 100 lần : Chọn chế độ pulse . Đặt độ rộng xung dương thành 0,010 và độ rộng xung âm thành 0,010 .Thời gian trễ đến 5.000.Số xung đến 0100.
5.Trì hoãn 5 giây sau khi BẬT nguồn . Sau đó giữ đầu ra : Chọn chế độ pulse . Đặt độ rộng xung dương hơn 0 giá trị khác nhau và độ rộng xung âm đến 0,00000 .Thời gian trễ đến 10,00.Số lượng xung đến “----’.

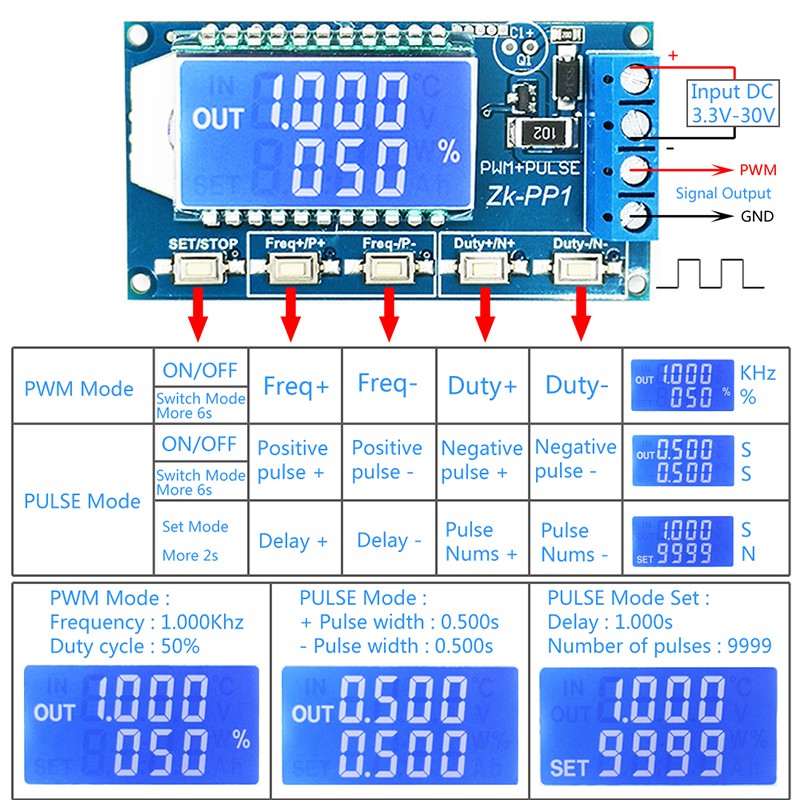

Sử dụng các bước '
1.Kết nối với nguồn điện .
2.Chọn chế độ làm việc như hướng dẫn sử dụng sau .
3.Nút nhấn ngắn hoặc dài “ FREQ ” hoặc “ FREQ- ” để đặt tham số .
4.Nút nhấn ngắn hoặc dài “DUTY ” hoặc “DUTY- ” để đặt tham số .
5.Kết nối với tải .

Ứng dụng '
1.Bộ tạo tín hiệu sóng vuông , tạo ra tín hiệu sóng vuông để phát triển thử nghiệm
2.Được sử dụng để tạo tín hiệu sóng vuông điều khiển trình điều khiển động cơ
3.Tạo xung có thể điều chỉnh để sử dụng bởi MCU
4.Làm mờ
5.Thống đốc tốc độ

Ghi chú '
1.Đó là tín hiệu đầu ra tín hiệu 1 kênh .
2.Dòng ra tối đa của nó là 30mA , do đó nó không thể trực tiếp điều khiển các thiết bị công suất cao .
3.Vui lòng đọc hướng dẫn sử dụng và mô tả trước khi sử dụng .

Gói "
Bộ tạo tín hiệu PWM 1pc ZK-PP1

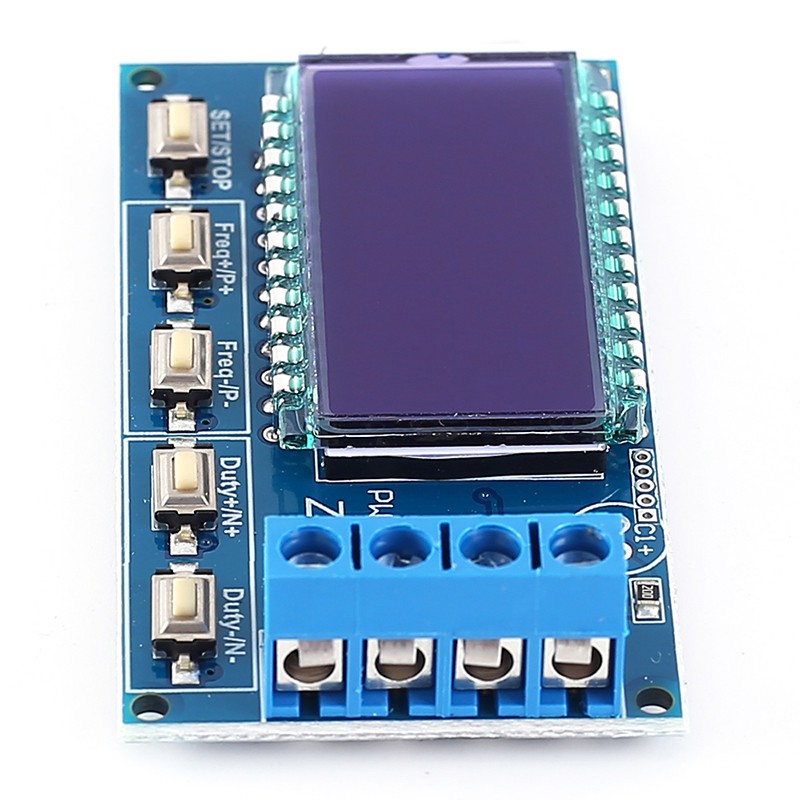

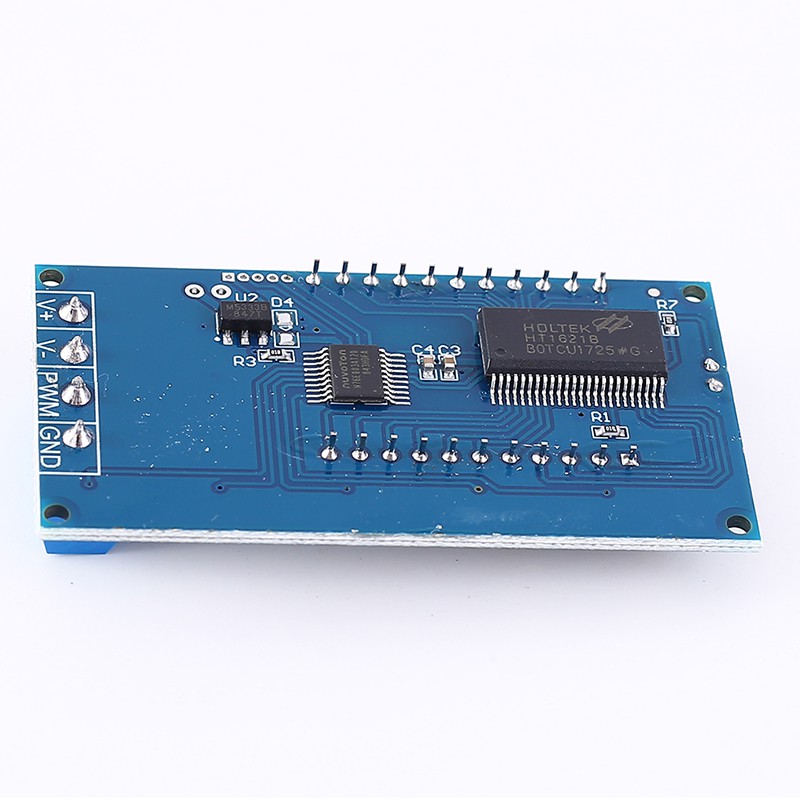

Hình ảnh sản phẩm
