1 Mô Đun Camera OV2640 2MP Megapixel STM32F4 Cho Arduino

Giới thiệu 1 Mô Đun Camera OV2640 2MP Megapixel STM32F4 Cho Arduino

Mô-đun máy ảnh "200 w pixel OV2640 nguồn ổ đĩa STM32F4 mới nhất hỗ trợ đầu ra JPEG Tiêu cự ống kính máy ảnh tiêu chuẩn là 3,6 mm. máy ảnh megapixel cao cấp khác là tùy chọn .

1. Giới thiệu mô-đun
Alientek ATK - Mô-đun máy ảnh OV2640 , sử dụng cảm biến hd CMOS 1 '4 inch OV2640 hàng triệu . Độ nhạy cao , tính linh hoạt cao và hỗ trợ đầu ra JPEG , v.v . Và có thể hỗ trợ phơi sáng. cân bằng trắng và sắc độ , độ bão hòa. độ tương phản. và nhiều khác Cài đặt thông số. hỗ trợ đầu ra định dạng JPEG-RGB565, có thể đáp ứng nhu cầu của các dịp khác nhau.

Thông số hiệu suất mô-đun '
1. kích thước cảm biến ' 1 '4 inch .
2,1 pixel ' 1600 * 1200 ( 200 w).
3, định dạng đầu ra “ RGB565 / JPEG-YUV 'YCbCr , v.v .
4. giao diện điều khiển “ SCCB.
5 . Điện áp làm việc ’ 3,3 V
6, kích thước mô-đun ' 27 mmx27mm

Cảm biến hình ảnh OV2640 có 2 triệu pixel (1632 x1232 pixel), kích thước nhỏ. điện áp làm việc thấp. máy ảnh UXGA nguyên khối và bộ xử lý hình ảnh cung cấp tất cả các chức năng.Có thể xuất bằng điều khiển bus SCCB. toàn bộ khung hình. lấy mẫu, Thực hiện các cách như độ phân giải cửa sổ của 10 dữ liệu lấy mẫu . Hình ảnh UXGA của sản phẩm lên tối đa 15 khung hình / giây . Người dùng có thể kiểm soát hoàn toàn chất lượng hình ảnh , định dạng dữ liệu và chế độ truyền . Tất cả các quy trình xử lý hình ảnh chức năng, Bao gồm đường cong gamma ; cân bằng trắng , độ bão hòa và sắc độ có thể thông qua giao diện lập trình SCCB . Ứng dụng cảm biến hình ảnh chính xác của công nghệ cảm biến. duy nhất để giảm hoặc loại bỏ các lỗi quang học hoặc điện tử như tiếng ồn mẫu cố định. đuôi. phao Away , vv , cải thiện chất lượng của hình ảnh. có được hình ảnh màu sắc rõ ràng và ổn định.

Sản phẩm này sử dụng cảm biến OV2640 làm thành phần cốt lõi. tinh thể hoạt động tích hợp và chúng. giao diện đơn giản. sử dụng rất tiện lợi .

Mô-đun có tính năng '
Độ nhạy cao thấp. điện áp thấp phù hợp cho ứng dụng nhúng
Giao diện SCCB tiêu chuẩn thấp. tương thích với giao diện I2C
Rawrgb, RGB (GRB4 '2'2,2 RGB565 '555 '444), YUV (4 '2 '2) và định dạng đầu ra YCbCr (4 '2'2)
Hỗ trợ UXGA , một SXGA, VGA , QVGA , QQVGA , CIF , QCIF và cho đến 40 x kích thước của các kích thước khác nhau
Hỗ trợ thấp điều khiển phơi sáng tự động. điều khiển độ lợi tự động. cân bằng trắng tự động. tự động loại bỏ sọc ánh sáng. hiệu chuẩn mức đen tự động . Bao gồm độ bão hòa màu. kiểm soát chất lượng hình ảnh màu
Pha. gamma. độ sắc nét Cài đặt ANTI-BLOOM , v.v .
Tỷ lệ hình ảnh hỗ trợ thấp , cài đặt dịch và cửa sổ
Hỗ trợ nén hình ảnh , có thể xuất dữ liệu hình ảnh JPEG
Thấp với bộ xử lý vi điều khiển nhúng
Tích hợp tinh thể rung hoạt động 12 m , không có đồng hồ bên ngoài
" " Tích hợp " , làm việc trong nguồn điện đến 3,3 V "

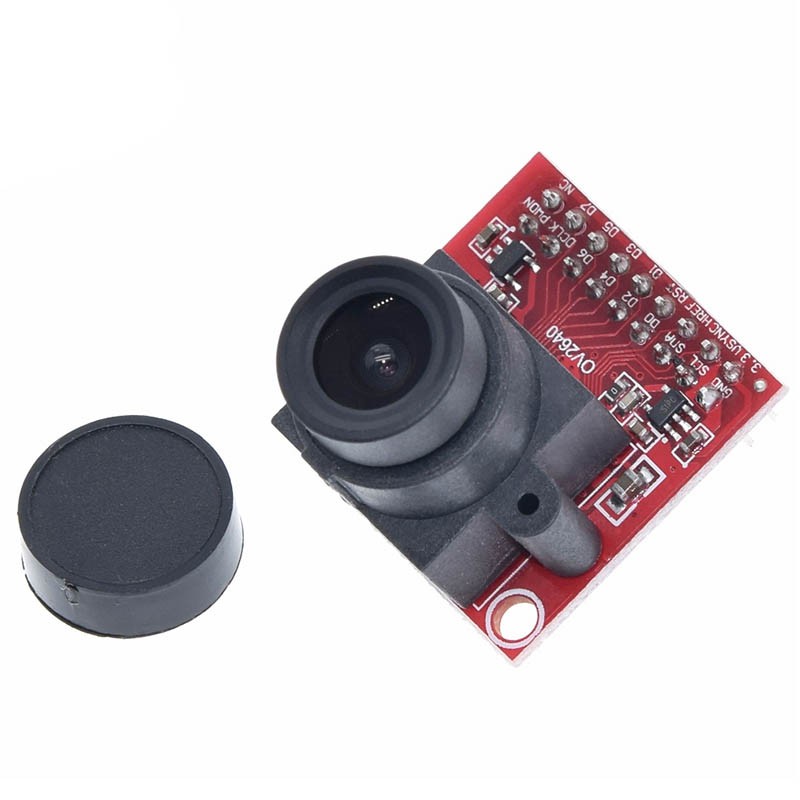

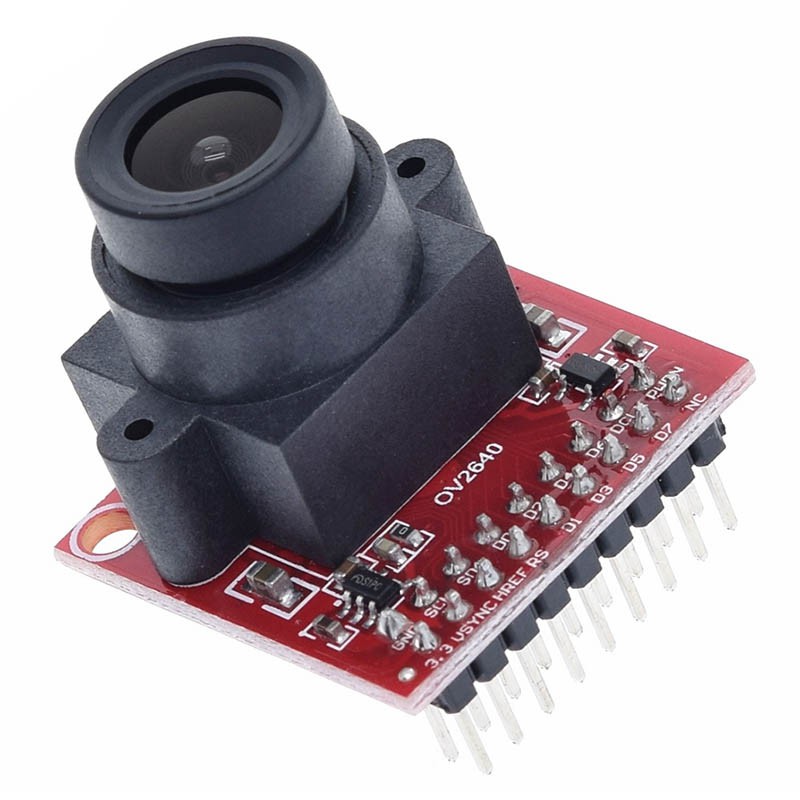

Hình ảnh sản phẩm
