1 Mô Đun Dc 12 / 24 / 36V 450W Chất Lượng Cao

Giới thiệu 1 Mô Đun Dc 12 / 24 / 36V 450W Chất Lượng Cao

Đặc điểm:
Kích thước rất nhỏ, chỉ 6,6cm × 3,8cm, tổng chiều cao là 2,8cm sau 1cm độ dày gắn vào để tản nhiệt
Hỗ trợ dải điện áp 10-36V, bảo vệ điện áp thấp, nguồn điện độc lập lên đến 50V
Dòng tải liên tục tối đa 20A (có gắn bộ tản nhiệt đơn giản), dòng điện đỉnh ngắn 110A

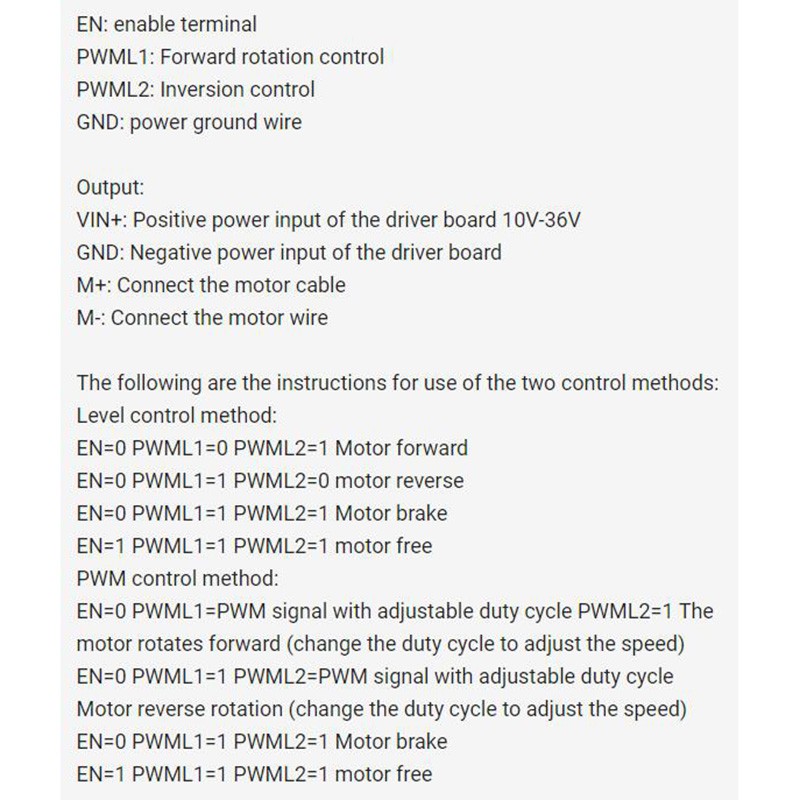

Kiểm soát ba dây điều chỉnh tốc độ, quay lùi và phanh
Hỗ trợ đầy đủ PWM, bạn có thể sử dụng trực tiếp nút để điều khiển vòng quay chuyển tiếp và ngược lại, phạm vi PWM hiệu quả là 0% ~ 100,0%
Nó có thể được điều khiển trực tiếp bằng cổng PLC và 3.3V 5V MCU IO
Chức năng đệm cấp độ giao diện tích hợp, không cần lo lắng về việc làm hỏng MCU IO

Phạm vi áp dụng:
Ô tô lớn, rô bốt, nhiều điều khiển khác nhau

Thông số mô-đun truyền động động cơ:
Bản chất mô-đun: Mô-đun ổ đĩa động cơ DC chải cầu H-bridge, thích hợp cho động cơ DC công suất cao 3-36V
Phạm vi ứng dụng: ổ động cơ DC công suất cao. Cần có điện áp đầu vào rộng (11-36V). Nếu bạn cần điện áp đầu vào cao hơn, chẳng hạn như bảng điều khiển 60V, vui lòng liên hệ với chủ sở hữu.
Điện áp ổ đĩa: Điện áp DC 11-36V đầu vào DC. (Điện Áp hiện tại bị cấm)
Dòng điện đầu ra: đầu ra liên tục định mức 15A ở 24V không có bộ tản nhiệt dưới 360W, tối đa 36V 15A 450W
Công suất đầu ra: đo khi làm mát tự nhiên, nguồn điện 450W định mức là 36V 15A
Nhiệt độ làm việc: cấp công nghiệp (-40℃ Đến +85℃) Nhiệt độ đầy tải: 45℃

Đặc điểm:
(1) Chip trình điều khiển cầu nối đầy đủ nhập khẩu + điện trở bên trong la bàn thấp ống trình điều khiển NMOS 110A, dễ dàng đạt được phanh động cơ, tiến và lùi.
(2) Tần số hoạt động của chip cao tới 600KHZ, đây là giải pháp tốt cho vấn đề về tiếng ồn và nhiệt động cơ lớn do MC33886 và VNH3SP30. Đồng thời, khả năng lái xe đã được cải thiện đáng kể và tốc độ phản hồi nhanh chóng. Hiệu suất của trình điều khiển này không thể so sánh với L298, IR2104, MC33887 và các chip điều khiển động cơ khác
(3) Đầu vào PWM hai kênh, chu kỳ nhiệm vụ có thể là 0-100%, không đạt được bởi các trình điều khiển chung. Nó có khả năng phanh tức thì và giúp bạn dễ dàng kiểm soát chính xác toàn bộ tốc độ.
(4) Nó có điện áp làm việc rộng hơn 10,5-36V, phù hợp với robot hoặc các cuộc thi kiểu ô tô do pin lithium điều khiển trực tiếp!
(5) Mạch cách ly bộ đệm logic tích hợp. Nó hỗ trợ hoàn hảo điều khiển trực tiếp PLC và các loại cổng IO 3V hoặc 5V đơn chip, đồng thời cũng có thể điều khiển phanh động cơ và tiến và đảo ngược thông qua đầu vào điện áp tương tự.
(6) Điều khiển cực kỳ đơn giản, thuận tiện và dễ sử dụng, chỉ cần kết nối 3 dây đầu vào để điều khiển phanh động cơ và xoay ngược.
(7) Chip được tích hợp điều khiển phần cứng thời gian chết, có thể bảo vệ hiệu quả cầu H khi động cơ thay đổi thường xuyên, tránh hư hỏng và giúp chương trình phần mềm lập trình dễ dàng hơn.
(8) Tần số hoạt động của chip lên đến 600KHZ, thích hợp cho ổ đĩa động cơ rỗng, với độ ồn tối thiểu và sốt thấp. "

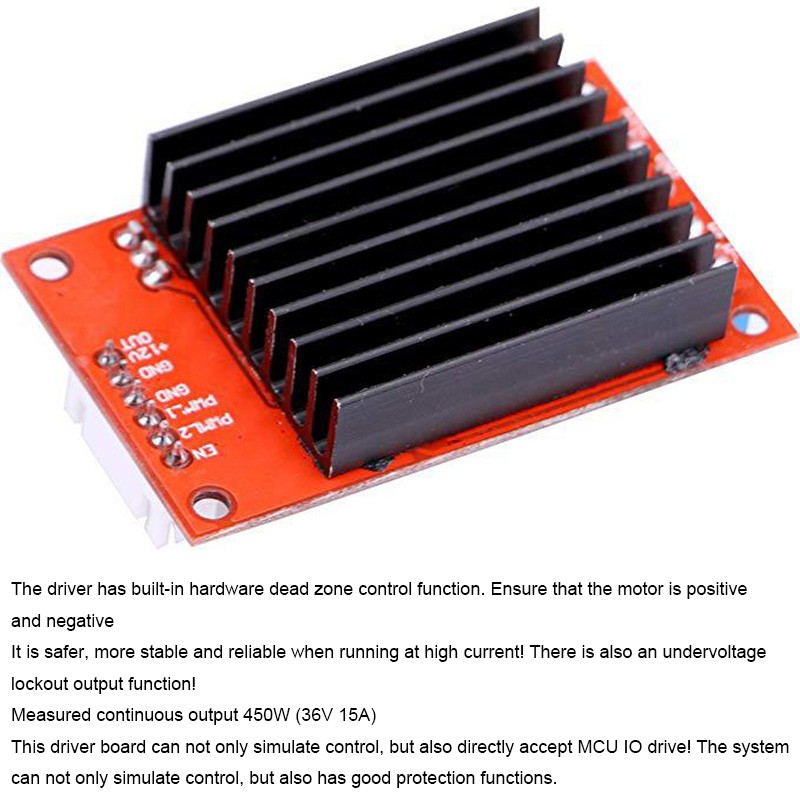

Hình ảnh sản phẩm
