1 Mô Đun Điều Khiển Tốc Độ Động Cơ Kép 5A 3V-14V PWM Siêu l298n5ad

Giới thiệu 1 Mô Đun Điều Khiển Tốc Độ Động Cơ Kép 5A 3V-14V PWM Siêu l298n5ad

Bộ điều khiển tốc độ động cơ DC, Tên đầy đủ của điều chế độ rộng xung là Bộ điều chế độ rộng xung. Tước đo động cơ PWM.DC là thiết bị để điều chỉnh tốc độ của động cơ DC.

Điều chỉnh tốc độ động cơ DC, điều chỉnh tốc độ đai lồi công nghiệp, điều chỉnh tốc độ chiếu sáng và ánh sáng, làm mát nguồn điện máy tính, quạt DC, v.v., đã được sử dụng rộng rãi.

Đặc điểm:
Công suất cao;
Kích thước nhỏ;
Tiêu thụ điện năng thấp;
Hoạt động đơn giản;
Trình điều khiển kép;
Hỗ trợ điều khiển độc lập cho 2 động cơ;
Hỗ trợ điều khiển từ xa 433MHz (Không bao gồm!).

Thông tin sản phẩm:
Tên: Mô-đun truyền động cơ kép 5A
Số: ZK-5AD
Điện áp làm việc: DC 3.0V-14V
Điện áp tín hiệu đầu vào: DC 2.2V-6.0V
Ổ đĩa hiện tại: 5A
Dòng điện chờ: 10uA
Phạm vi nhiệt độ làm việc: -20~85 Celsuis
Phạm vi độ ẩm làm việc: 0% -95% RH

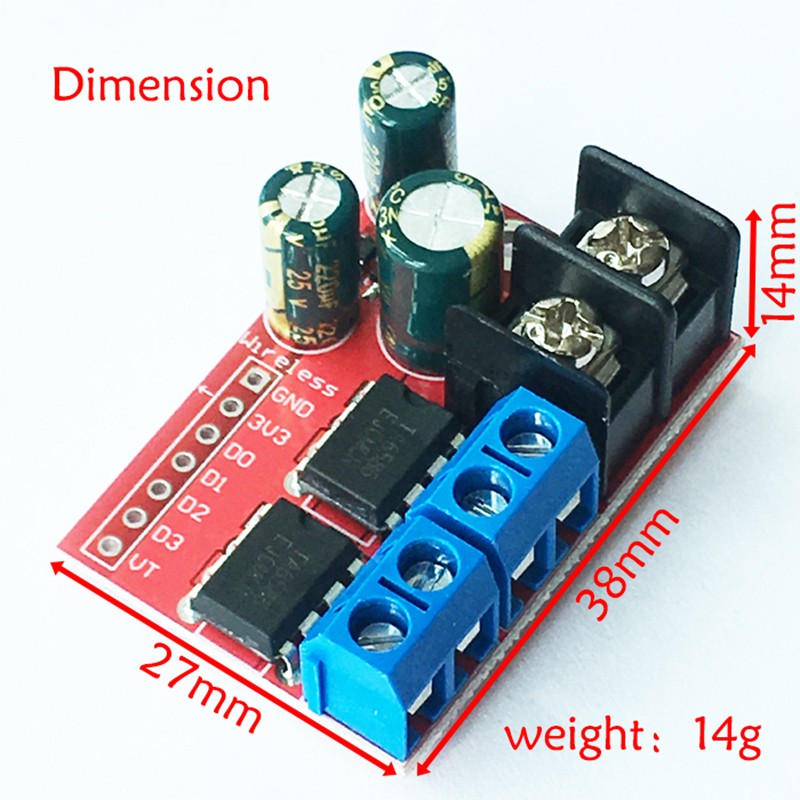

Kích thước: 38 * 27 * 18mm
Đường kính lỗ lắp: 2mm

Phương pháp kiểm soát thông thường

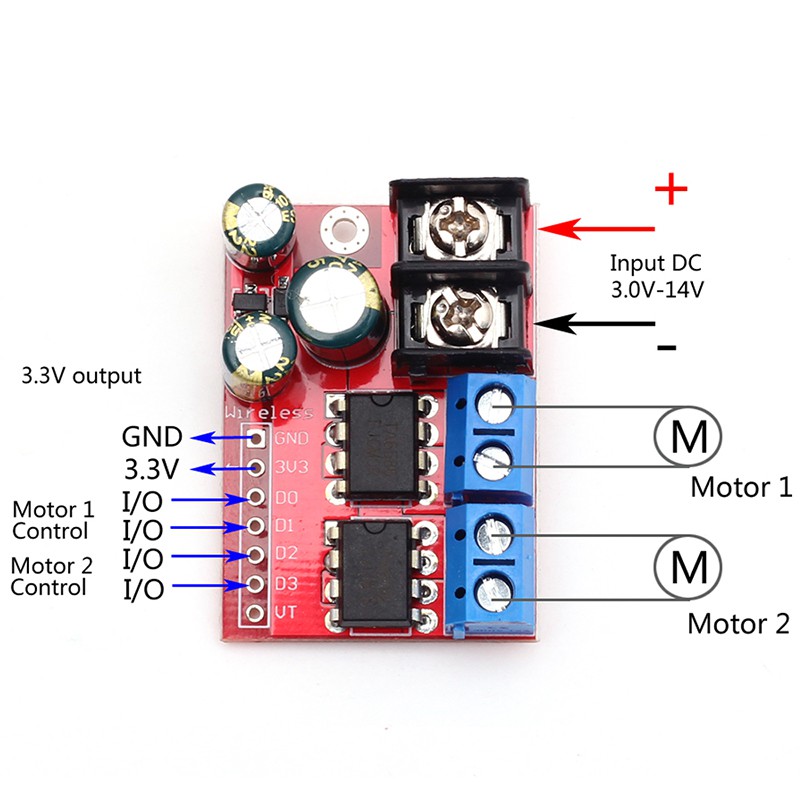

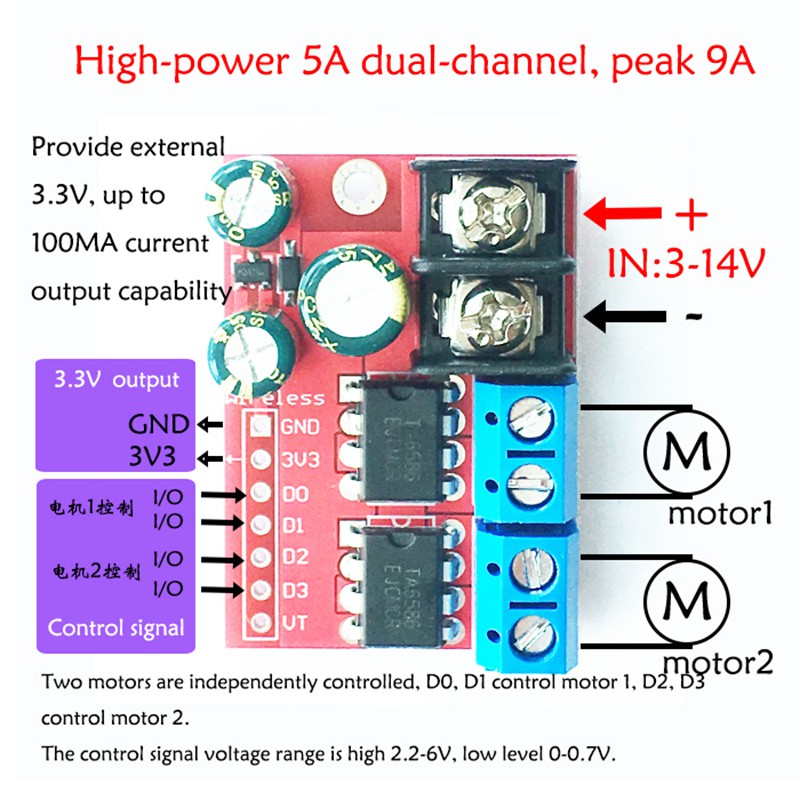

Mô-đun có thể điều khiển riêng 2 động cơ DC.
Động cơ điều khiển D0 và D1 1;
Động cơ điều khiển D2 và D3 2;
Tín hiệu mức cao là DC 2.2V-6.0V;
Tín hiệu mức thấp là DC 0,0V-0,7V;
D0 ~ D3 có thể nhận tín hiệu điều khiển từ MCU và nguồn tín hiệu khác;

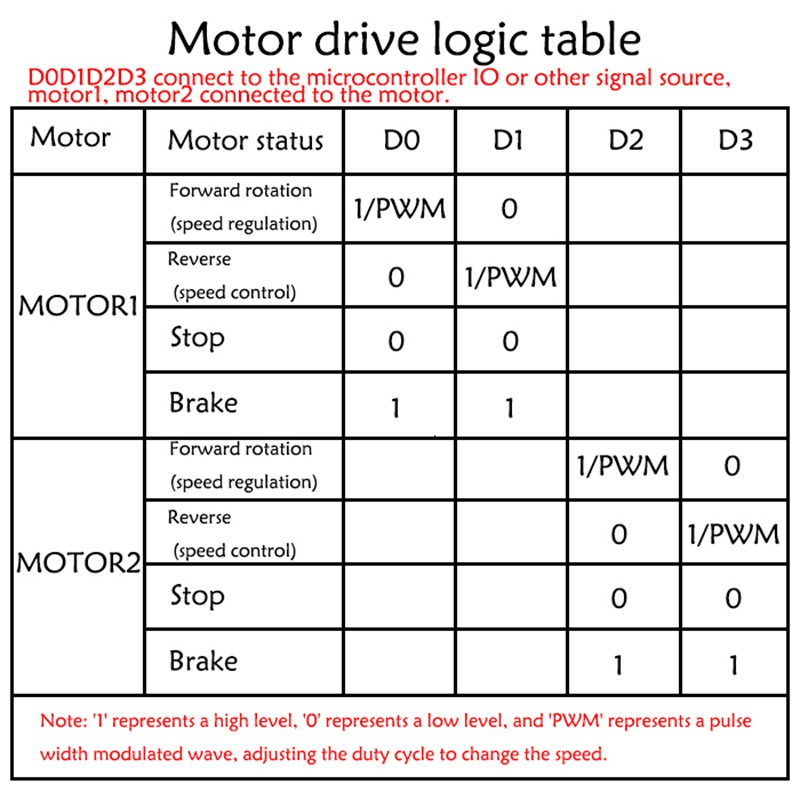

Kiểm soát Logic bằng Drive Logic Table hiển thị như sau trong hình ảnh mô tả.

Chế độ điều khiển từ xa (Không bao gồm điều khiển từ xa):
1.Nó có thể được điều khiển bằng Mô-đun công tắc điều khiển từ xa không dây 433MHz. Máy có thể kết nối đầu ra từ bộ thu 433MHz đến giao diện đầu vào tại mô-đun ổ đĩa động cơ. Nhưng Mô-đun công tắc điều khiển từ xa không dây 433MHz không được bao gồm trong gói này! Người dùng cần chuẩn bị trước hoặc mua riêng.
2.Khoảng cách liên lạc của nó sẽ chỉ khoảng 20~30 mét nếu động cơ điều khiển. Do sự can thiệp từ động cơ.
3.Chế độ Inching: Xoay động cơ khi nhấn nút và dừng xoay khi nút nhả. Hai trạng thái làm việc của động cơ độc lập với nhau.
4.Chế độ tự khóa: Xoay động cơ khi nhấn nút và dừng xoay khi nhấn lại nút. Trạng thái làm việc của hai động cơ độc lập với nhau.
5>.Chế độ khóa liên động: Động cơ 1 sẽ dừng khi Động cơ 2 đang hoạt động; Động cơ 2 sẽ dừng khi Động cơ 1 đang làm việc; Trạng thái làm việc của hai động cơ không độc lập.
6.Khi thay đổi hướng quay của động cơ, hãy nhớ đợi động cơ dừng hoàn toàn, nếu không mô-đun sẽ bị hỏng do dòng điện quá cao.
7.Thông tin thêm vui lòng tham khảo tờ dữ liệu về Mô-đun Công tắc điều khiển từ xa không dây 433MHz.

Ghi chú:
1.Khi thay đổi hướng quay của động cơ, hãy nhớ đợi động cơ dừng hoàn toàn, nếu không mô-đun sẽ bị hỏng do dòng điện quá cao;
2.Vui lòng không đoản mạch;
3.Bảo vệ kết nối ngược không được hỗ trợ;
Mô-đun công tắc điều khiển từ xa không dây 4,433MHz không dây không được bao gồm trong gói này! Người dùng cần chuẩn bị trước hoặc mua riêng.

Phù hợp:
Điều khiển từ xa không dây ô tô;
Mô hình tàu;
Mô hình máy bay;
Phát hiện nhiệt độ và độ ẩm không dây;
Bộ sưu tập dữ liệu thông minh;
Lái động cơ.

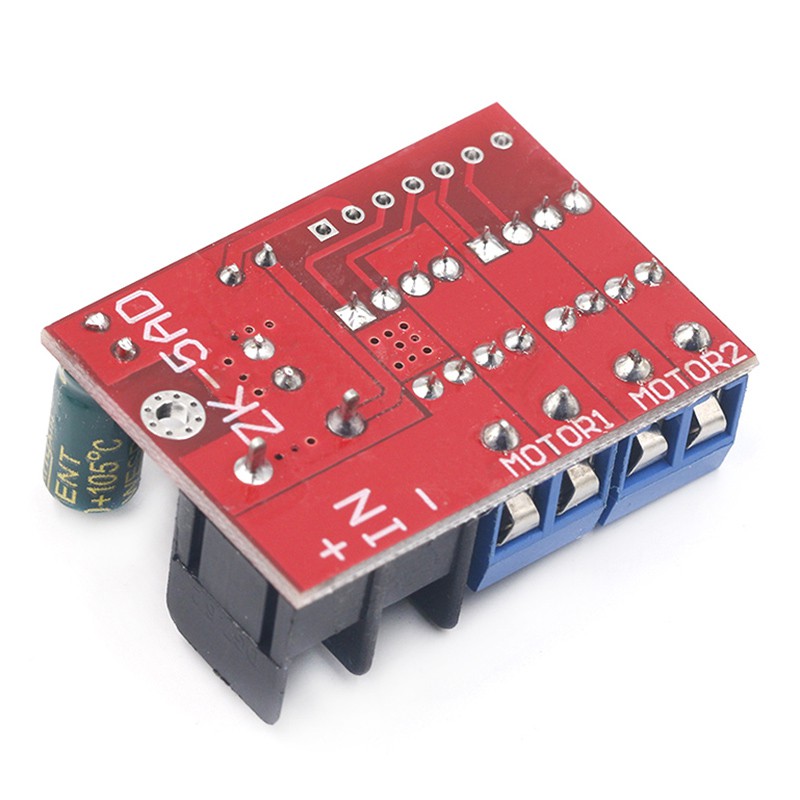

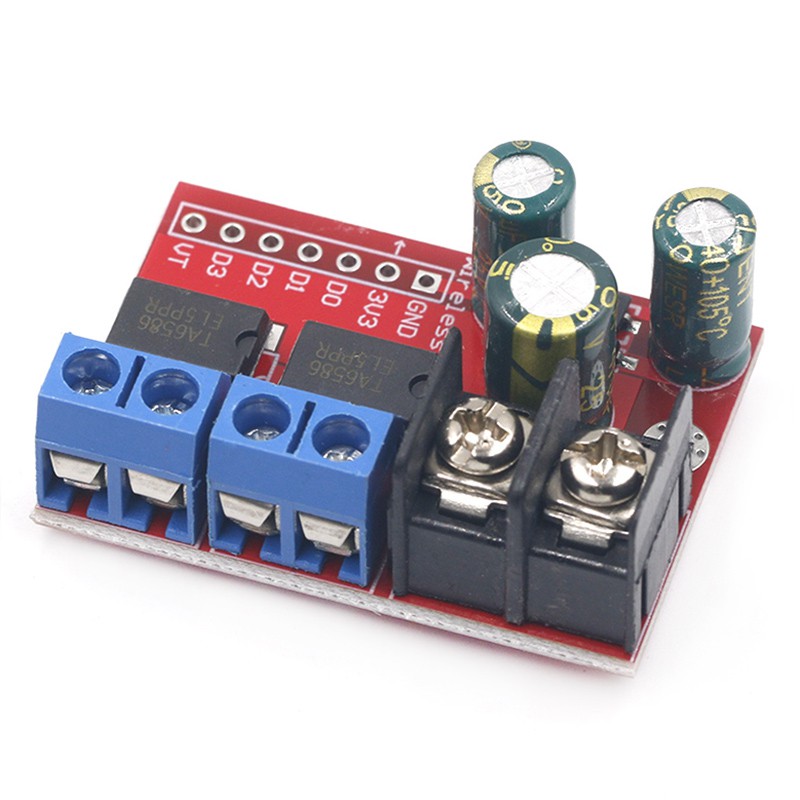

Hình ảnh sản phẩm
