1 Mô Đun Đo Khoảng Cách Sóng Siêu Âm GY-US42 i2c Pixhawk APM GY-US42V2 Thay Thế MB1242 / SRF02

Giới thiệu 1 Mô Đun Đo Khoảng Cách Sóng Siêu Âm GY-US42 i2c Pixhawk APM GY-US42V2 Thay Thế MB1242 / SRF02

Điều khiển bay GY-US42 Mô-đun phạm vi siêu âm Nối tiếp UART TTL TTL PWM Pixhawk GY-US42V2 Thay thế MB1242 / SRF02

Giới thiệu '
Gy-us42 là mô-đun cảm biến máy đo khoảng cách chất lượng cao. Điện áp làm việc 3-5V. tiêu thụ điện năng. kích thước nhỏ. dễ dàng lắp đặt .
Nguyên lý hoạt động của nó là " đầu dò phát ra sóng siêu âm , sau khi được chiếu xạ vào vật thể đo được , đầu dò nhận và trả lại sóng âm , và sử dụng chênh lệch thời gian để tính toán khoảng cách thực tế.
Mô-đun có 3 cách đọc dữ liệu - UART nối tiếp ( mứcTTL), IIC, chế độ PWM xung .
Tốc độ truyền của cổng nối tiếp 9600bps và 115200Bps. có thể định cấu hình. liên tục. yêu cầu đầu ra của hai cách. Cài đặt tiết kiệm điện .
Iic có thể sửa đổi địa chỉ nội bộ để tạo điều kiện thuận lợi cho bus IIC kết nối nhiều mô-đun cùng một lúc . Đầu ra PWM xung , giống như SR04. Mô-đun có thể thích ứng với các môi trường làm việc khác nhau. liên kết trực tiếp với bộ vi điều khiển. Kết nối máy tính khi bạn cần mô-đun USB sang TTL. kết nối trực tiếp . Chế độ IIC có thể trực tiếp ; APM , Pixhawk và các liên kết điều khiển chuyến bay khác .
Cung cấp quy trình giao tiếp vi điều khiển aroduino 51, stm32. Không cung cấp sơ đồ và nguồn vi điều khiển bên trong . Kết quả là gửi và nhận đầu dò siêu âm tích hợp , phạm vi mù khoảng 20cm , phạm vi trong vòng 20cm là không hợp lệ .

Tính năng '
Nguồn điện 3-5V
Mcu tích hợp tính toán khoảng cách
Iic, cổng nối tiếp , định dạng giao tiếp PWM
Đóng chu kỳ đo 40HZ
Với phần mềm PC tương ứng
Đầu dò tích hợp. kích thước nhỏ

Tham số '
Phạm vi đo ' 20cm ~ 720cm (VCC = 5V)
Độ phân giải ' 1cm
Tần số đáp ứng ≤ 15HZ ( toàn dải)
Điện áp làm việc ' 3-5V
Làm việc hiện tại ' 9mA (VCC = 5V)
Nhiệt độ hoạt động - -20 độ C ~ 65 độ C
Nhiệt độ bảo quản - -40 độ C đến 85 độ C

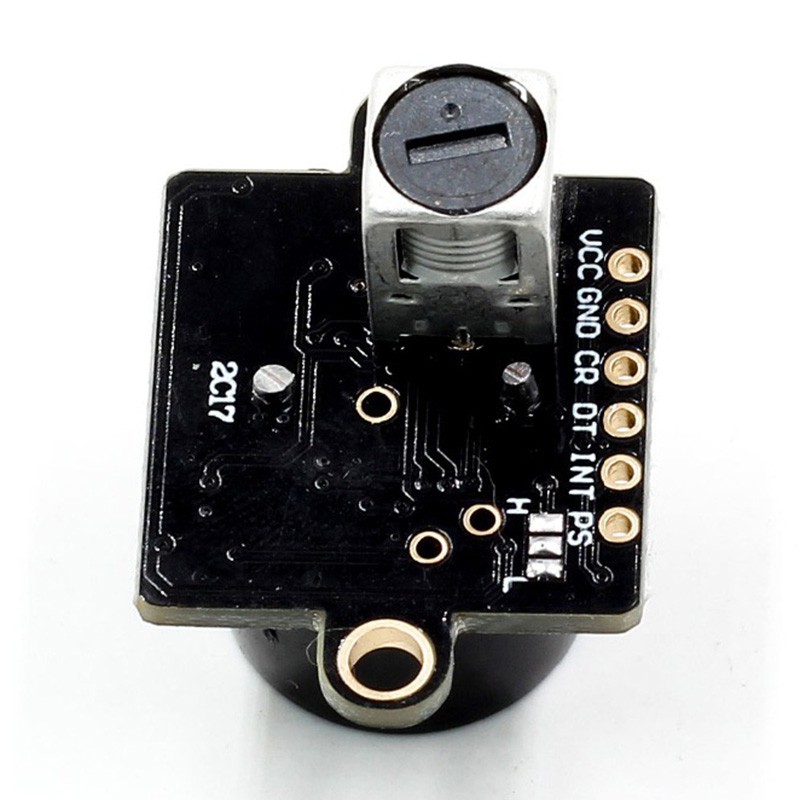

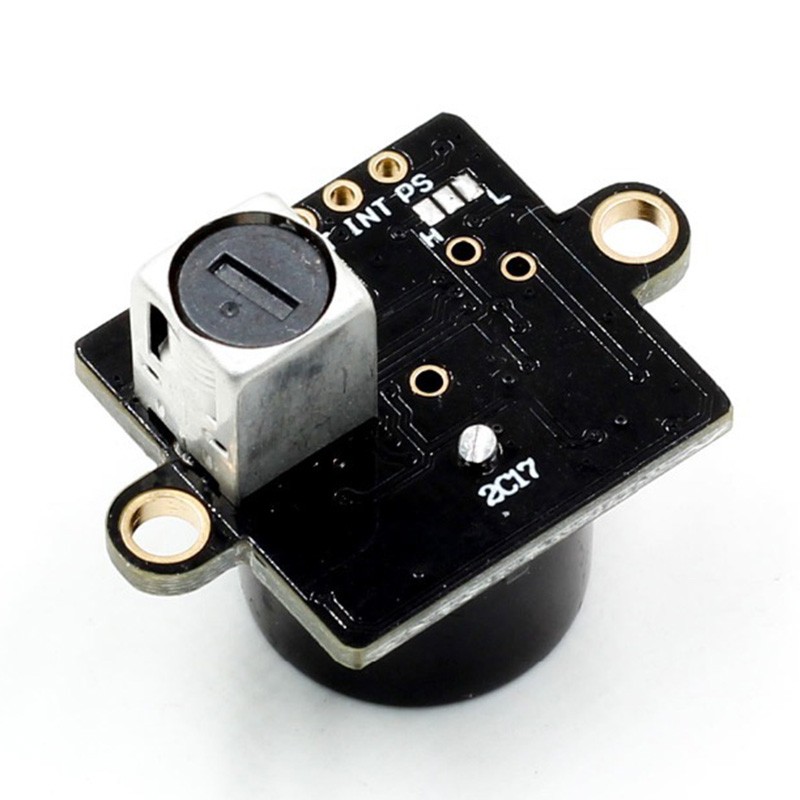

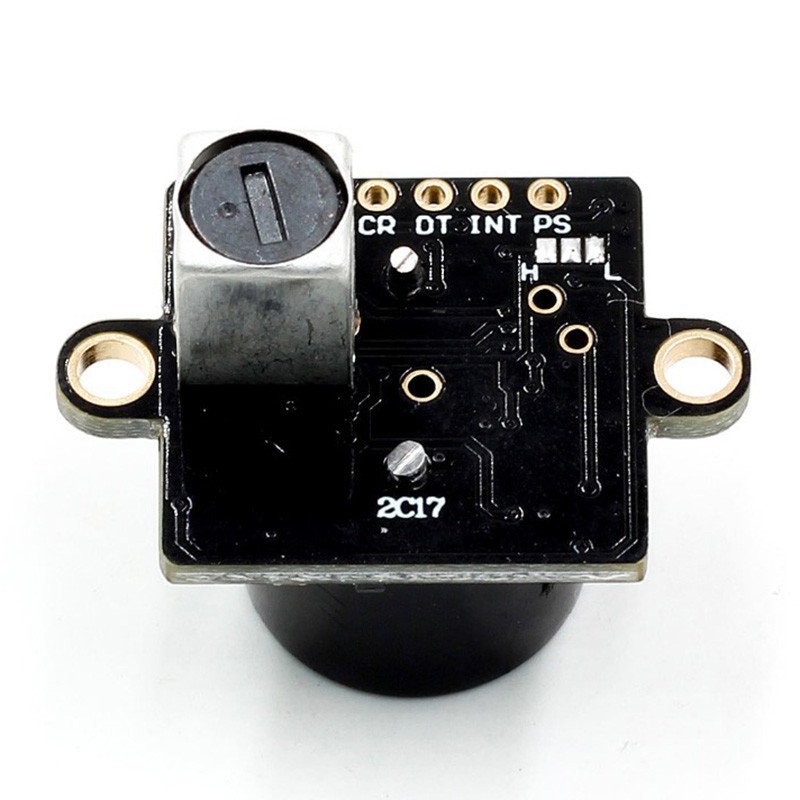

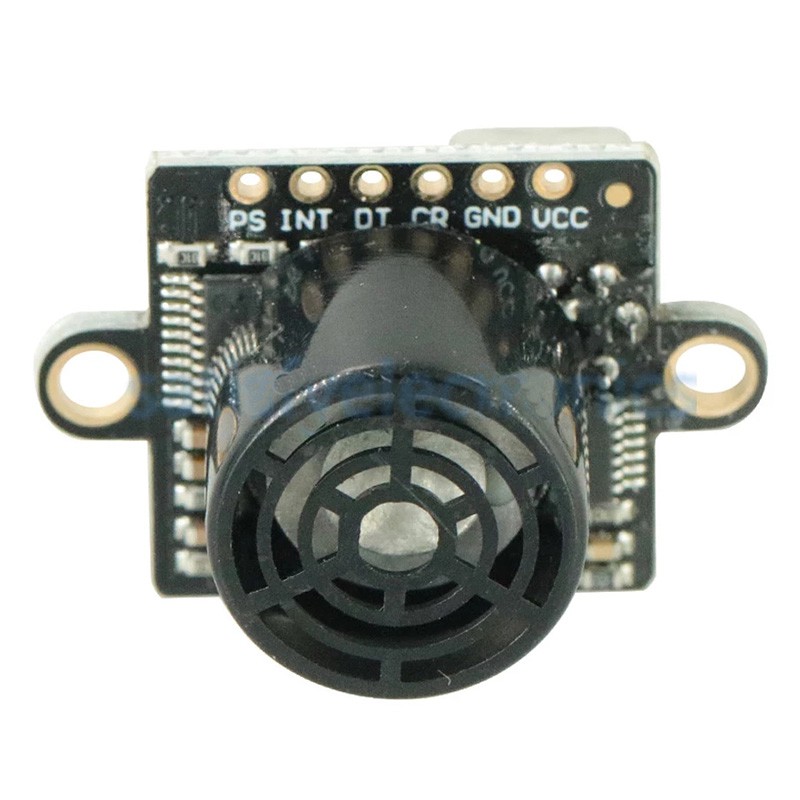

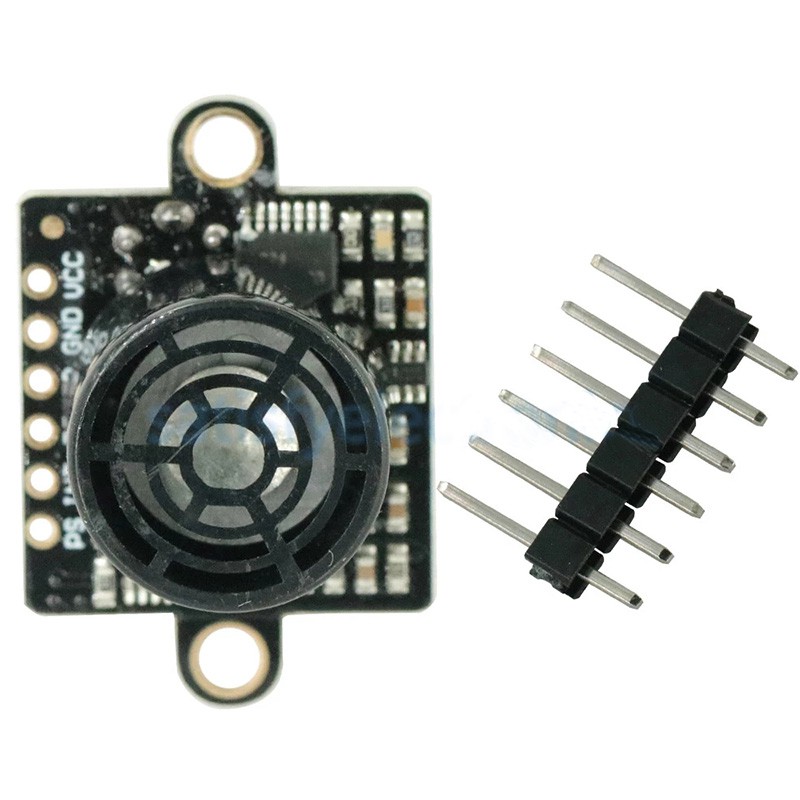

Hình ảnh sản phẩm
