Giới thiệu 1 Mô Đun Hiển Thị Màn Hình LCD 5110 84 * 48 84x84 Nokia 5110 Arduino
Thông số1. Điện áp: 2.7V-3.3V
2. Mức giao diện dữ liệu: 2,7-3,3V
3. Điện áp đèn nền: 3.3V Max
4. Kích thước mô-đun: 43,6mm x 43,1mm. (Chiều Rộng X Chiều cao)
5. Đường kính cài đặt: 2mm

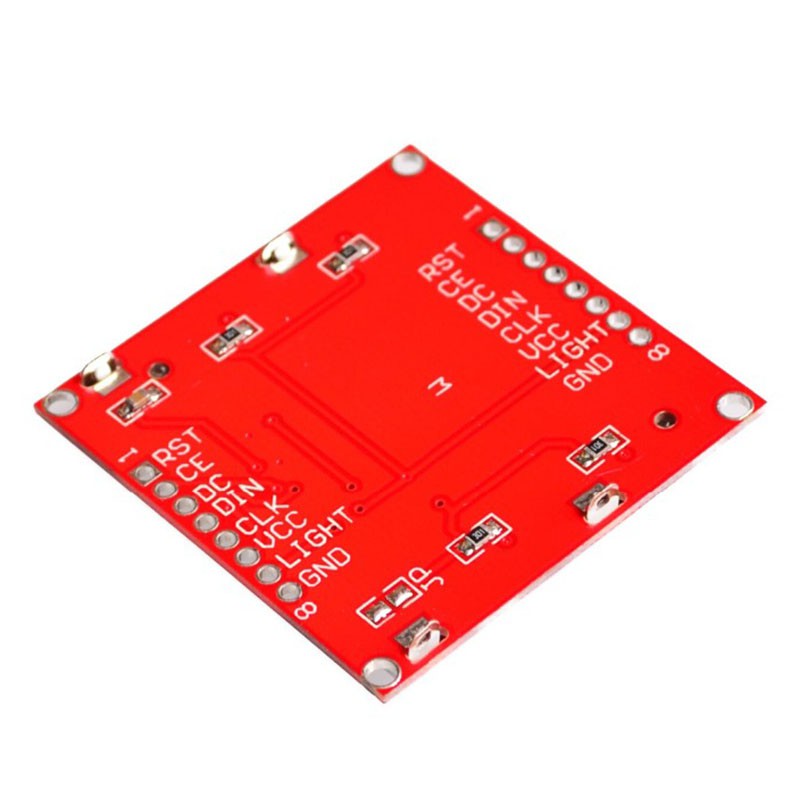

Kết nối
1.Rst --------- Đặt lại
2.Ce ---------- Lựa chọn Chip
3. Dc ---------- Tùy chọn thông tin / lệnh
4.Din --------- Dòng dữ liệu nối tiếp
5. Clk --------- Tốc độ đồng hồ nối tiếp
6.3.3v -------- Vcc
7. Ánh sáng ------- Bộ điều khiển đèn nền
8. Gnd --------- Việc xóa
Tài sản:
Ma trận điểm chấm 1,84 X 84 có thể hiển thị 4 dòng ký tự.
2. Thông qua giao diện nối tiếp để giao tiếp với bộ xử lý chính, số lượng đường tín hiệu, giao diện được giảm đáng kể chỉ với 8 đường tín hiệu, bao gồm công suất và GND, hỗ trợ các loại MCU khác nhau, chẳng hạn như arduino, AVR, Pic, STM32, STC MSP430, v.v., tốc độ truyền lên đến 4Mbps, có thể ghi dữ liệu hiển thị tốc độ đầy đủ mà không cần chờ đợi.
3. Keo dẫn điện có thể được sử dụng để kết nối mô-đun với bảng in, không cần kết nối cáp, móc kim loại trên mô-đun có thể được lắp đặt trên bảng in, dễ dàng lắp đặt và thay thế.
4. Bộ điều khiển LCD / chip trình điều khiển được kết dính với chip LCD, khối lượng của màn hình LCD nhỏ.
5. Nguồn điện thấp, hoạt động hiện tại trong tình trạng bình thường dưới 200? A và có một chế độ tắt nguồn.

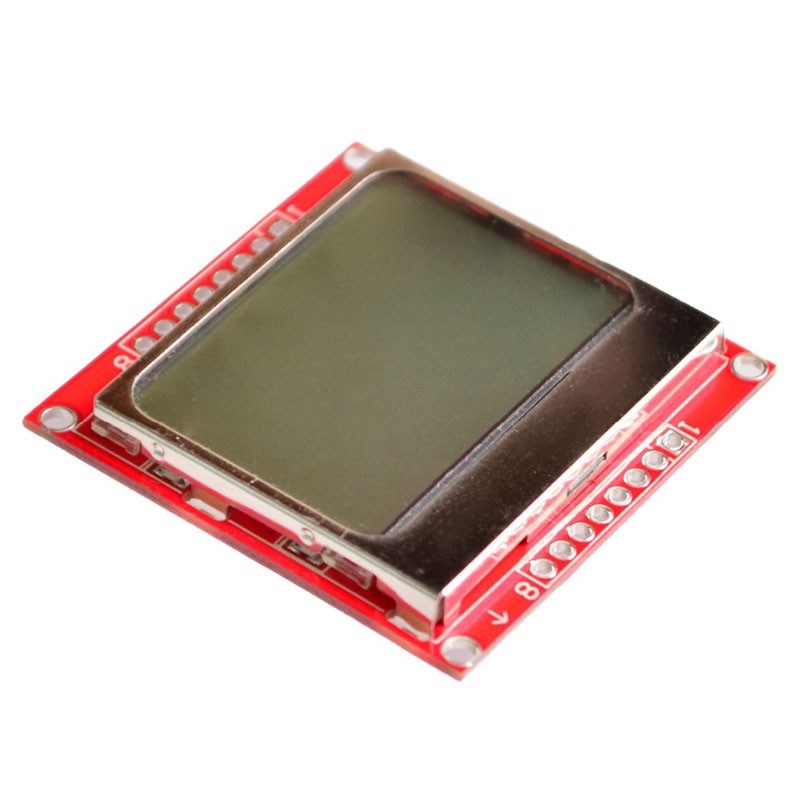

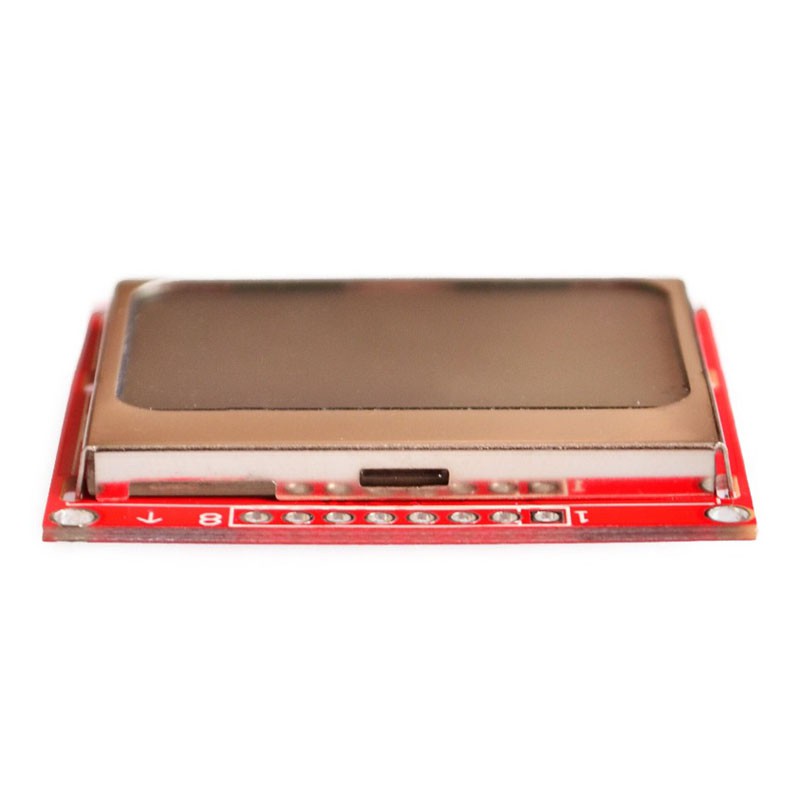

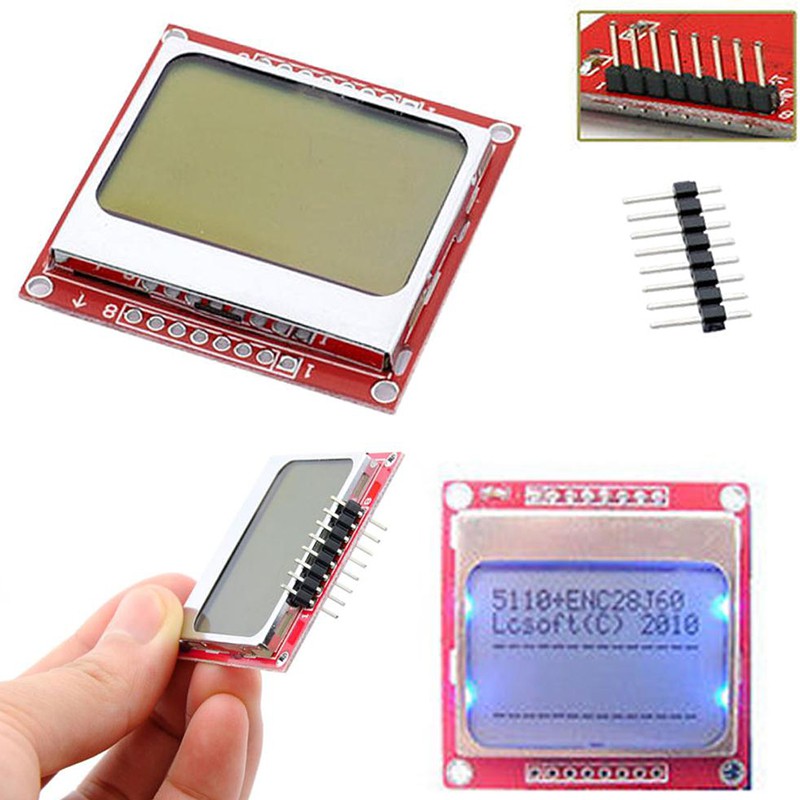

Hình ảnh sản phẩm
