1 Mô Đun Khuếch Đại Tín Hiệu CJMCU-333 INA333 Đa Năng

Giới thiệu 1 Mô Đun Khuếch Đại Tín Hiệu CJMCU-333 INA333 Đa Năng

Mô-đun Op Amp INA333
Ba bộ khuếch đại hoạt động - bộ khuếch đại chính xác-Mô-đun khuếch đại tín hiệu vi mô cơ thể con người

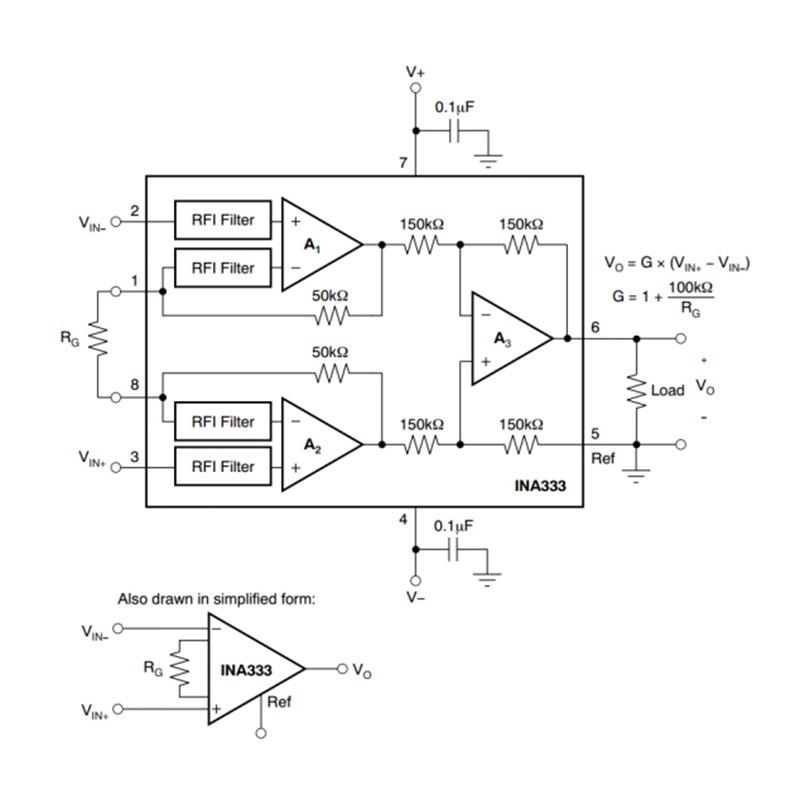

Ina333 là bộ khuếch đại đo đạc chính xác công suất thấp với độ chính xác tuyệt vời . Độ lợi có thể được đặt từ 1 đến 1000 thông qua một điện trở bên ngoài duy nhất . Ina333) được thiết kế để sử dụng công thức tăng tiêu chuẩn công nghiệp “ G = 1 ' '100k RG.

Tham số '
Điện áp bù đắp thấp ' 25uV (maximum), G≥ 100
Độ trôi thấp ' 0,1 uV '° C, G ≥ 100
Tiếng ồn thấp ≤ 50nV √Hz , G ≥ 100
Tỷ lệ loại bỏ chế độ phổ biến cao (CMRR) ' 100dB (minimum), G≥ 10
Dòng phân cực đầu vào thấp — 200pA (maximum)
Phạm vi cung cấp điện — 1.8V đến 5.5V ( nguồn điện đơn), ±0.9V đến ±2.75V ( nguồn điện kép)
Điện áp đầu vào ' (V- ) '0.1V đến (V ')-0.1V
Điện áp đầu ra ' (V- ) '0.05V đến (V ')-0.05V
Dòng tĩnh thấp — 50uA
Phạm vi nhiệt độ hoạt động ' -40°C đến +125°C
Đầu vào nhiễu tần số vô tuyến đã lọc ( RFI)

Phạm vi ứng dụng '
Bộ khuếch đại cầu. điện tâm đồ ( Bộ khuếch đạiECG). cảm biến áp suất. dụng cụ y tế. thiết bị di động. bộ khuếch đại cặp nhiệt điện. máy dò nhiệt độ điện trở ( Bộ khuếch đại cảm biếnRTD). thu thập dữ liệu '

Hướng dẫn sử dụng '
Chip điều chỉnh điện áp LDO bỏ mạng thấp 3.3v tích hợp của mô-đun này cung cấp trực tiếp nguồn cho bộ khuếch đại INA333 . Bộ khuếch đại sử dụng chế độ cung cấp điện một đầu . V- được kết nối với GND, và V ' được kết nối với đầu ra 3.3V của LDO , tức là bộ khuếch đại sử dụng chế độ cấp nguồn một đầu 3,3V . Thiết bị đầu cuối đầu vào không đảo số VIN, VIN- thiết bị đầu cuối đầu vào không đảo ngược. R3 trên bo mạch không được hàn . Đầu vào của VCC LDo được điều chỉnh là 5V .

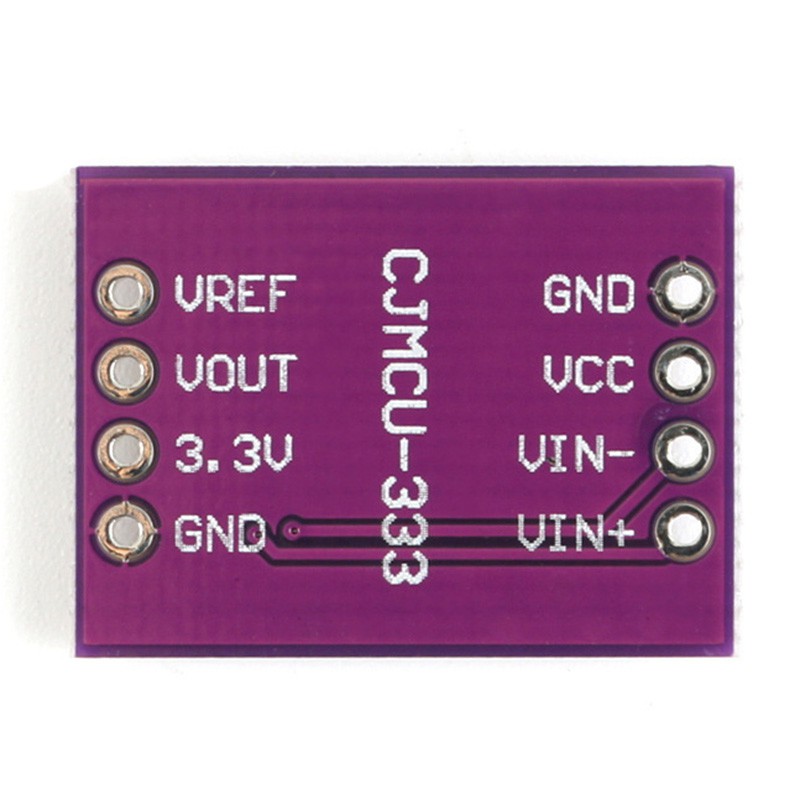

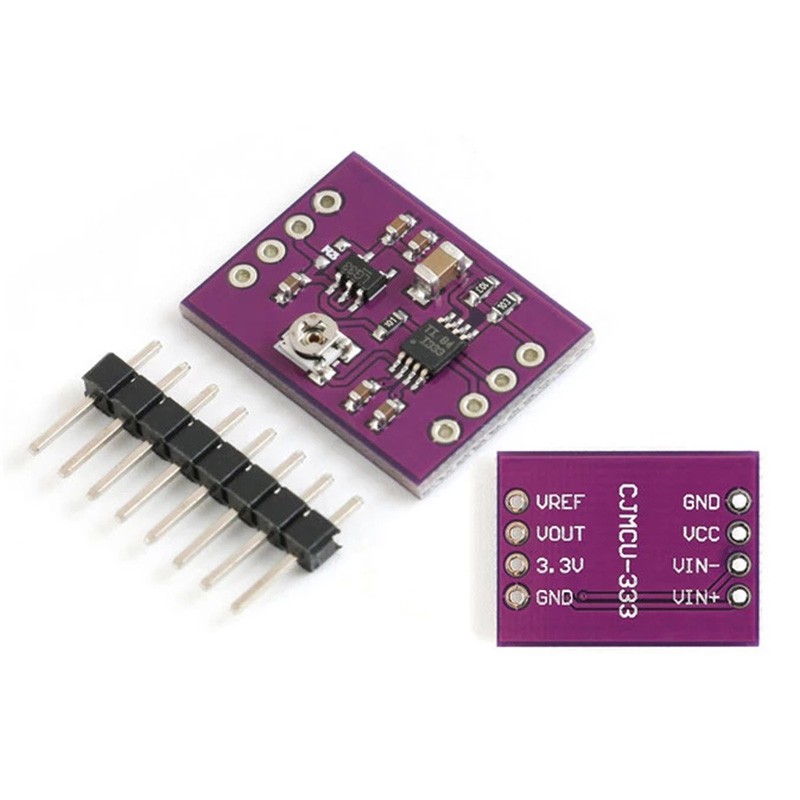

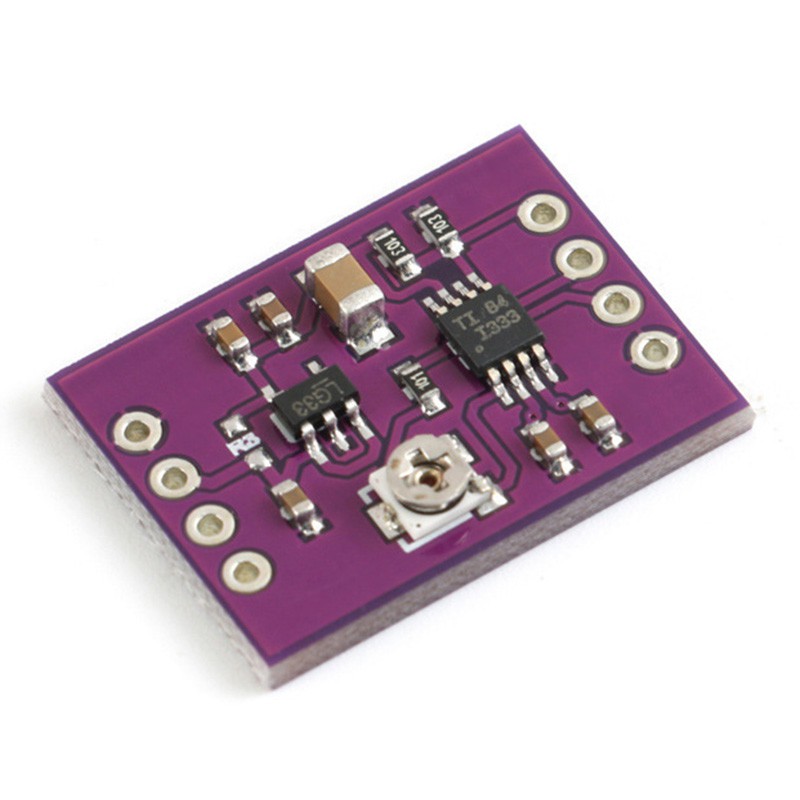

Hình ảnh sản phẩm
