1 Mô Đun Lập Trình AVR ISP Cho Arduino Uno R3 Mega2560 Atmega328P Nano Pro Mini

Giới thiệu 1 Mô Đun Lập Trình AVR ISP Cho Arduino Uno R3 Mega2560 Atmega328P Nano Pro Mini

" Tấm chắn AVR ISP đốt cháy lập trình viên Bootloader với tư cách là Arduno UNO R3

Mô tả '
Đây là một lá chắn mở rộng dành cho các lập trình viên , cho phép bo mạch Arduno của bạn sửa đổi vị trí cầu chì và ghi bộ nạp khởi động thành chip bên ngoài và các bo mạch Arduno khác .
Bộ rung tích hợp và chỉ báo LED cho biết liệu chương trình có thành công hay không , thuận tiện cho các nhà thiết kế bảng Arduno thực hiện lập trình hàng loạt . Theo hướng dẫn sử dụng OPEN-SMART , nó rất dễ sử dụng .

Tính năng '
Khả năng tương thích - Bởi vì nó sử dụng chân SPI của giao diện ICSP nên nó tương thích với Arduno UNO R3 / Arduno Mega2560. Khi nó được cắm trực tiếp vào hai bo mạch , nó có thể được thay đổi thành ổ ghi bộ nạp khởi động .
Điện áp làm việc ' 5V
Làm việc hiện tại ' 500mA (maximum)
Ghi bảng Arduino ' hỗ trợ Arduno UNO R3 / Mega2560 / Nano / pro mini (5V 16M)

Bộ rung tích hợp , nếu bit cầu chì được sửa đổi thành công , nó sẽ phát ra âm thanh một lần và sau đó nếu bộ nạp khởi động được lập trình bình thường , nó sẽ phát ra âm thanh trở lại . Nếu không phải là hai tiếng bíp , lập trình không thành công . Bạn có thể thu âm thanh thay vì đèn LED nên điều này sẽ làm tăng hiệu quả đốt cháy .
Đèn báo LED tích hợp , đèn LED HEART BEAT sẽ sáng như đèn thở khi bật nguồn bình thường . Trong khi lập trình , chỉ báo PROG nhấp nháy cho đến khi hoàn thành . Nếu lập trình không thành công , chỉ báo LỖI (red) sẽ sáng lên .
Ghế khóa 28P tích hợp , được sử dụng cho Atmega328P, Atmega168P, ghi chương trình khởi động Atmega8
Giao diện ISP '6PIN tích hợp , được sử dụng để lập trình trình bộ nạp khởi động bảng Arduino bên ngoài
Giao diện ISP-10PIN tích hợp
Giao diện lập trình viên FT232RL và CH340G USB to TTL tích hợp được sử dụng để tải mã lên chip trên đế khóa 28P . "

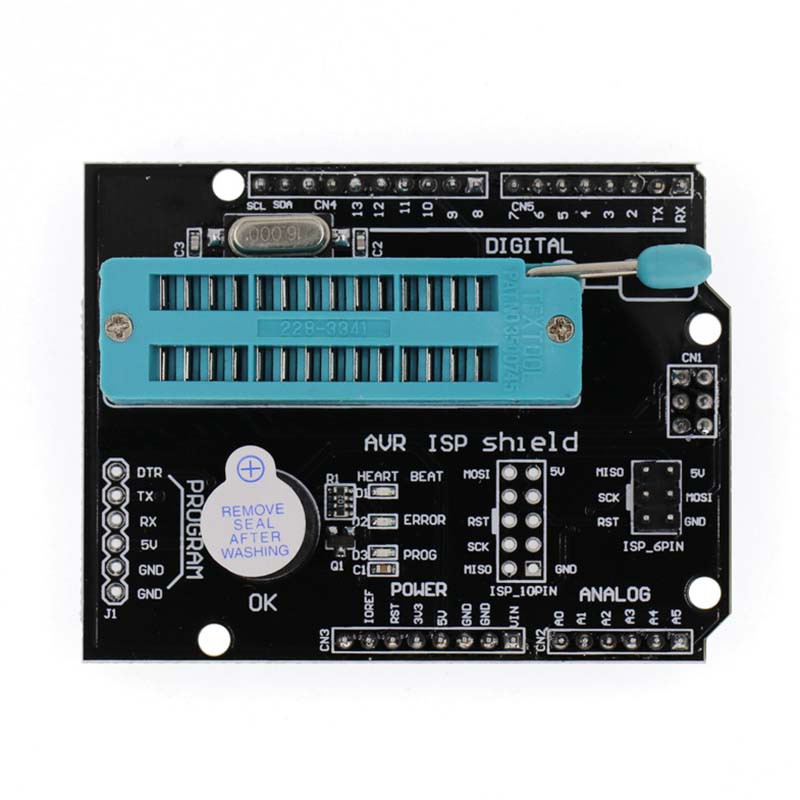

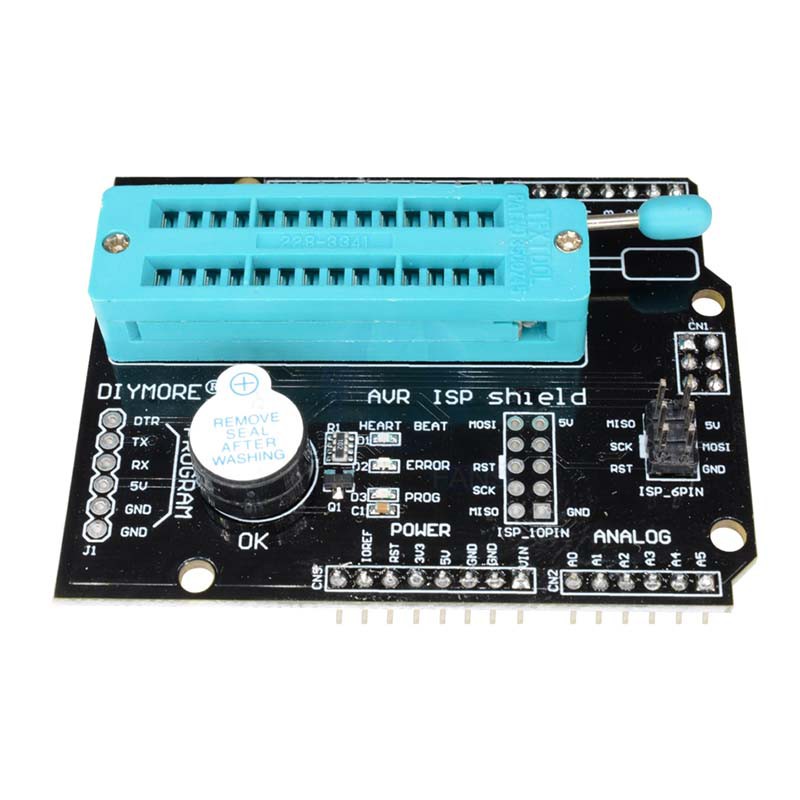

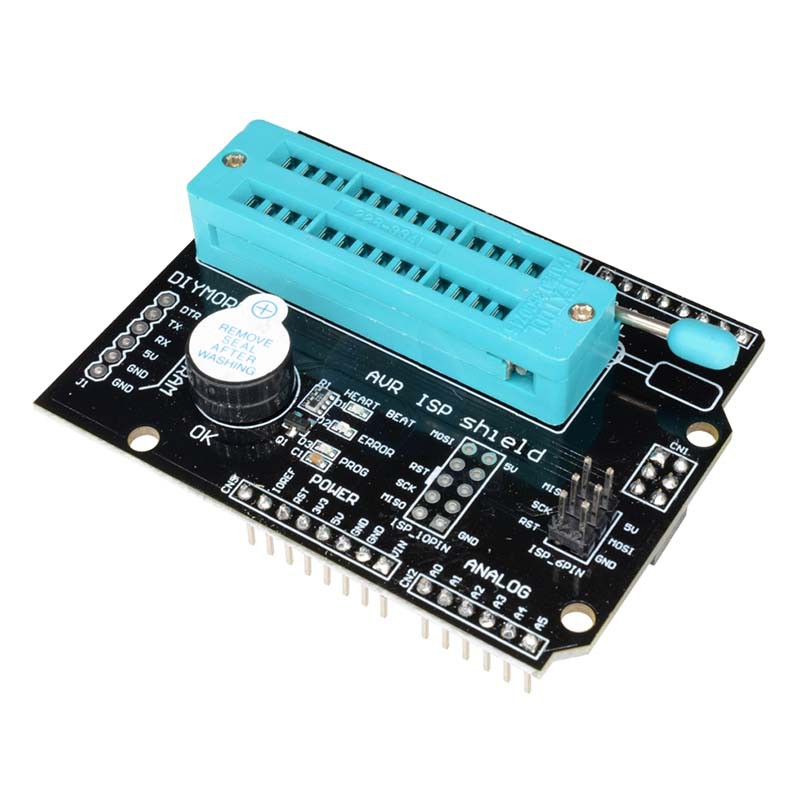

Hình ảnh sản phẩm
