Giới thiệu 1 Mô Đun Nhận Diện Vân Tay AS608 STM32 51
Mô-đun nhận dạng vân tay quang họcTham dự và phát triển kiểm soát truy cập 'Bộ sưu tập dấu vân tay 'STM32 51 vi điều khiển
Mô-đun AS608 sử dụng Chip nhận dạng vân tay AS608 từ công ty Chip nhận dạng vân tay nổi tiếng trong nước Hanzhou Shengyuan Chip Technology Co. Ltd . Chip được tích hợp bộ phận tính toán DSP và kế thừa thuật toán nhận dạng vân tay , có thể thu thập hình ảnh và xác định các tính năng vân tay một cách hiệu quả và nhanh chóng . Mô-đun sử dụng giao diện USB hoặc UART để giao tiếp. người dùng không cần phải nghiên cứu nhiều lần các thuật toán nhận dạng vân tay và xử lý hình ảnh phức tạp , chỉ cần điều khiển mô-đun thông qua một cổng nối tiếp đơn giản và USB theo Giao thức truyền thông. Mô-đun này có thể được áp dụng cho các máy chấm công khác nhau. két sắt , hệ thống kiểm soát truy cập vân tay và các trường hợp khác .
Độ phân giải ' 500dpi
Điện áp cung cấp ' 3.3V
Dòng điện đỉnh " <60mA
Giao diện giao tiếp - USB UUART
Cung cấp hiện tại ' dòng điện làm việc ' <60mA
Thời gian nhập hình ảnh vân tay " <1,0 giây
Khu vực cửa sổ ≤ 15,3x18,2 mm

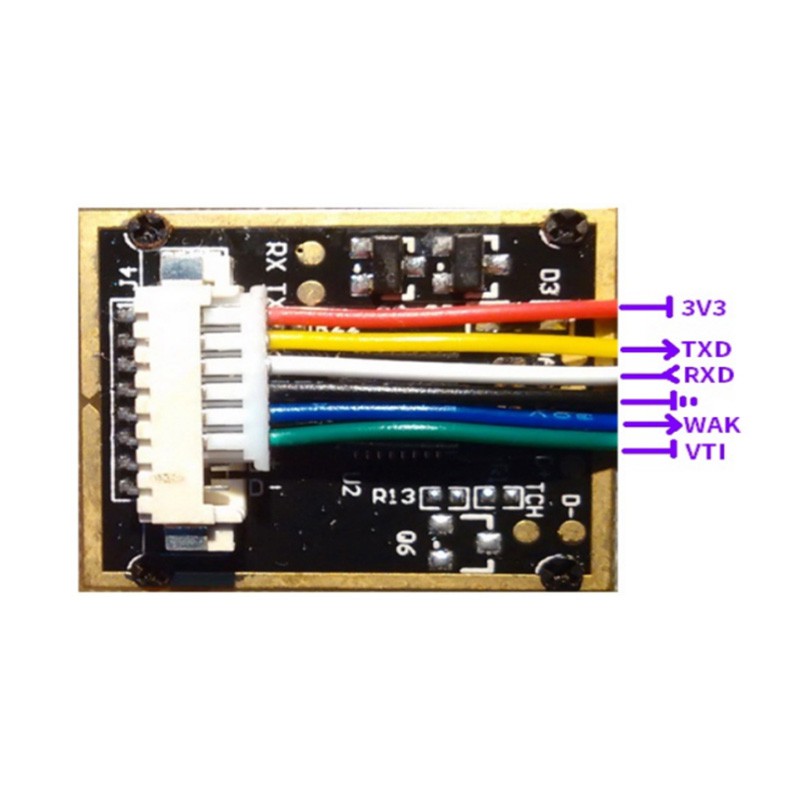

Hướng dẫn sử dụng '
5 chân và 6 chân của mô-đun có thể được kết nối có chọn lọc và có thể không kết nối khi không sử dụng .
Pin 1 (red wire) — nguồn điện chính của mô-đun. kết nối với nguồn điện 3.3V ( không kết nối với nguồn điện trên 3.3V , nếu không mô-đun sẽ bị cháy)
2 feet ( dây màu vàng) ' cổng nối tiếp mô-đun T ' ( đầu truyền), kết nối với MCU hoặc cổng nối tiếp TTL RX ( đầu nhận)
Cổng nối tiếp mô-đun 3 feet ( dây trắng) 'đun RX ( đầu nhận), được kết nối với MCU hoặc TX ( đầu truyền) của cổng nối tiếp TTL
4 feet ( dây đen) 'đen đất nguồn mô-đun. kết nối với nguồn điện 3.3V ( âm tính)
Đầu ra tín hiệu cảm biến cảm ứng mô-đun chân 5 ( mức cao có nghĩa là cảm ứng được phát hiện), VTI phải được kết nối với 3.3v
Pin 6 ( dây xanh) ' mô-đun cảm ứng nguồn điện mạch cảm ứng (3.3v), có thể được kết nối với chân 1 ( dây đỏ) song song
Pin 7 và Pin 8 là các đường tín hiệu USB , có thể không kết nối khi sử dụng mô-đun điều khiển nối tiếp
