1 Mô-Đun Phát Tín Hiệu Sóng Hình Sin / Tam Giác AD9834 DDS

Giới thiệu 1 Mô-Đun Phát Tín Hiệu Sóng Hình Sin / Tam Giác AD9834 DDS

Mô-đun tạo tín hiệu AD9834 Sóng sin Tam giác Sóng vuông Bộ tạo tín hiệu sóng vuông Nguồn tín hiệu DDS

1 cái AD9834 Mô-đun tạo tín hiệu DDS Mô-đun tạo tín hiệu hình tam giác

Tính năng '
Ad9834 là thiết bị DDS công suất thấp 75 MHz có khả năng tạo ra đầu ra hình sin và hình tam giác hiệu suất cao . Cũng tích hợp bộ so sánh trên chip của nó , hỗ trợ tạo sóng vuông để tạo ra đồng hồ . Khi điện áp cung cấp là 3V , công suất tiêu thụ chỉ 20mW. rất thích hợp cho các ứng dụng nhạy cảm với nguồn điện .
Ad9834 cung cấp chức năng điều chế pha và điều chế tần số . Thanh ghi tần số 28bit-tốc độ xung nhịp 75MHz , có thể đạt được độ phân giải 0,28 Hz . Tương tự , khi tốc độ xung nhịp là 1 MHz , AD9834 có thể đạt được độ phân giải 0,004Hz. Ảnh hưởng đến phương pháp điều chế tần số và pha thông qua giao diện nối tiếp để tải thanh ghi , sau đó đăng ký bằng phần mềm hoặc thiết bị chuyển mạch chân FSELECT /SELECT.
Ad9834 thông qua giao diện nối tiếp ba dây để ghi dữ liệu . Giao diện nối tiếp hoạt động ở tốc độ xung nhịp lên đến 40MHz và tương thích với các tiêu chuẩn xử lý tín hiệu kỹ thuật số và vi điều khiển . Thiết bị là nguồn điện 2.3V đến 5.5V . Các phần tương tự và kỹ thuật số độc lập. bạn có thể sử dụng nguồn điện khác nhau - ví dụ : AVDD có thể là 5V và DVDD có thể là 3V .
Ad9834 có chân điều khiển SLEEP (SLEEP), để hỗ trợ điều khiển chế độ tắt nguồn từ bên ngoài . Không có bộ phận nào của thiết bị có thể tắt để giảm thiểu tiêu thụ điện năng . Ví dụ : khi tạo ra đầu ra đồng hồ có thể được tắt DAC . Thiết bị sử dụng gói TSSOP 20 chân .
Được sử dụng để kích thích tần số-tây ra dạng sóng. điều chỉnh và điều chế pha tần số. hệ thống thông tin liên lạc RF công suất thấp. đo lưu lượng chất lỏng và không khí. ứng dụng cảm biến , khoảng cách , phát hiện chuyển động và khuyết tật , thử nghiệm và thiết bị y tế.

Thông số kỹ thuật '
Sfdr băng tần hẹp >72dB
Nguồn cung cấp “ 2.3 V 5.5 V
Tần số đầu ra - Lên đến 37,5MHz
Đầu ra sóng " Đầu ra sóng sin " Đầu ra sóng tam giác
Bộ so sánh 'Bộ so sánh trên chip
Giao diện “ Giao diện ngoại vi nối tiếp ba dây
Phạm vi nhiệt độ mở rộng ' -40℃ Đến +105℃
Tùy chọn tiết kiệm năng lượng - Có
Mức tiêu thụ nguồn × 20mW ( khi 3V)
Kích thước “ 5,8 x 6cm 2,28 x 2,36 inch
Trọng lượng ' 13g

Ứng dụng '
1.Kích thích tần số Tạo dạng sóng
2.Điều chỉnh và điều chỉnh pha tần số
3.Hệ thống giao tiếp RF công suất thấp
4.Đo lưu lượng chất lỏng và khí
5.Các ứng dụng cảm giác - khoảng cách , chuyển động và phát hiện khuyết tật
6.Kiểm tra và thiết bị y tế

Gói "
1 x Bộ tạo tín hiệu

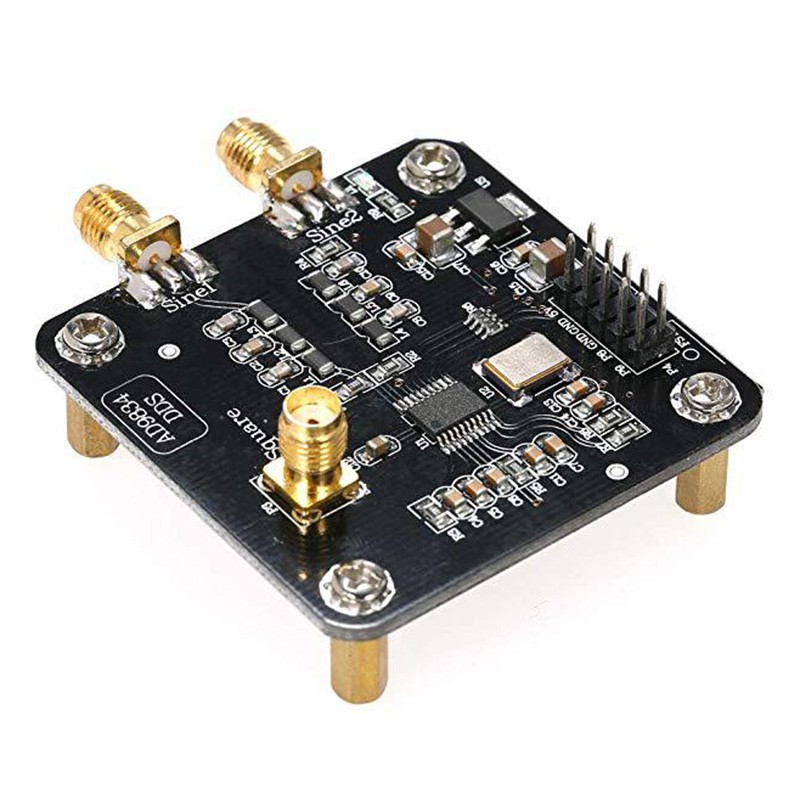

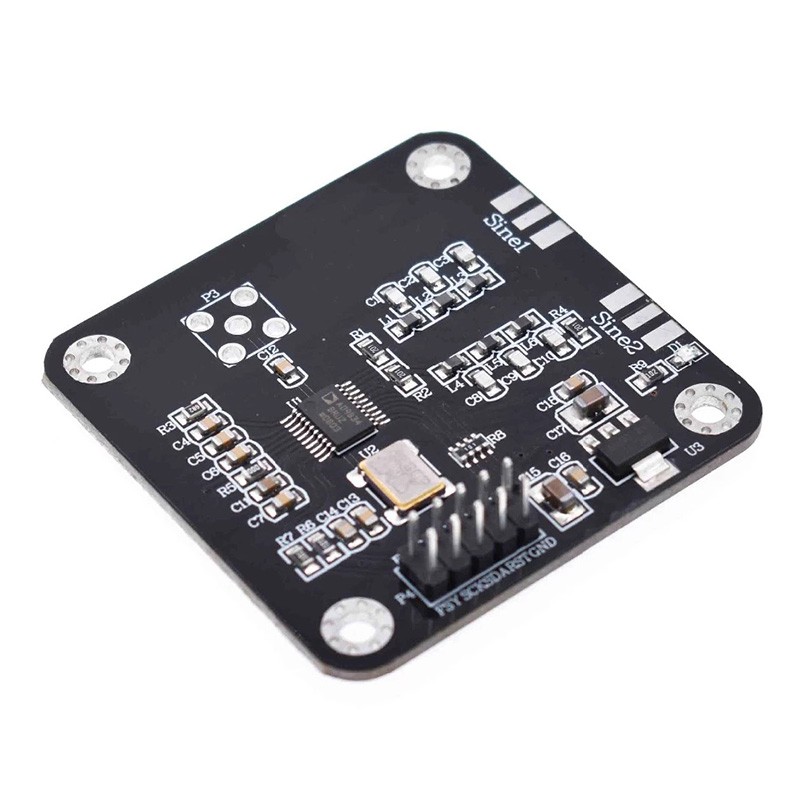

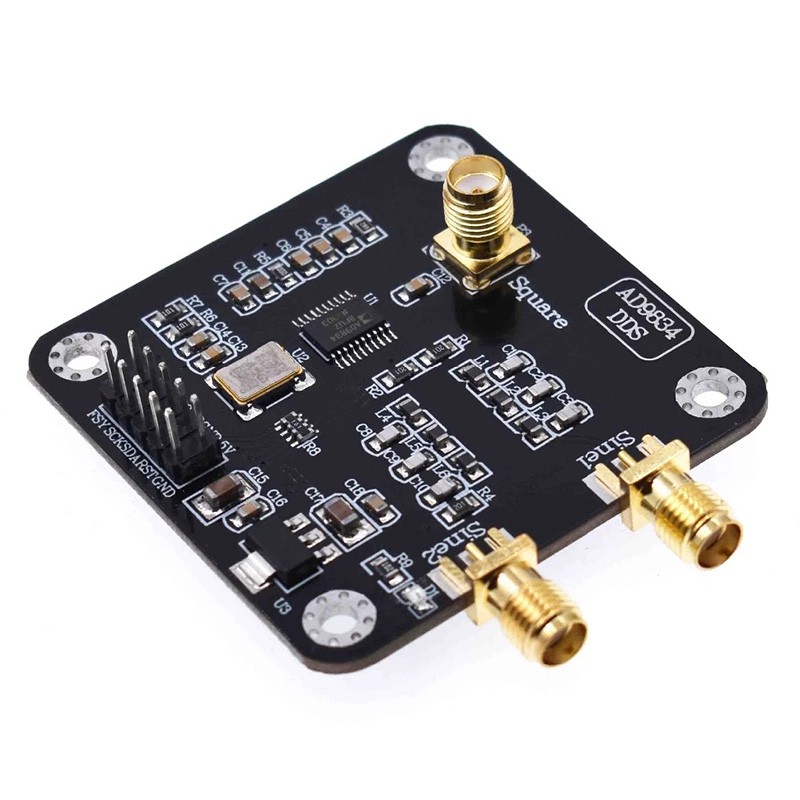

Hình ảnh sản phẩm
