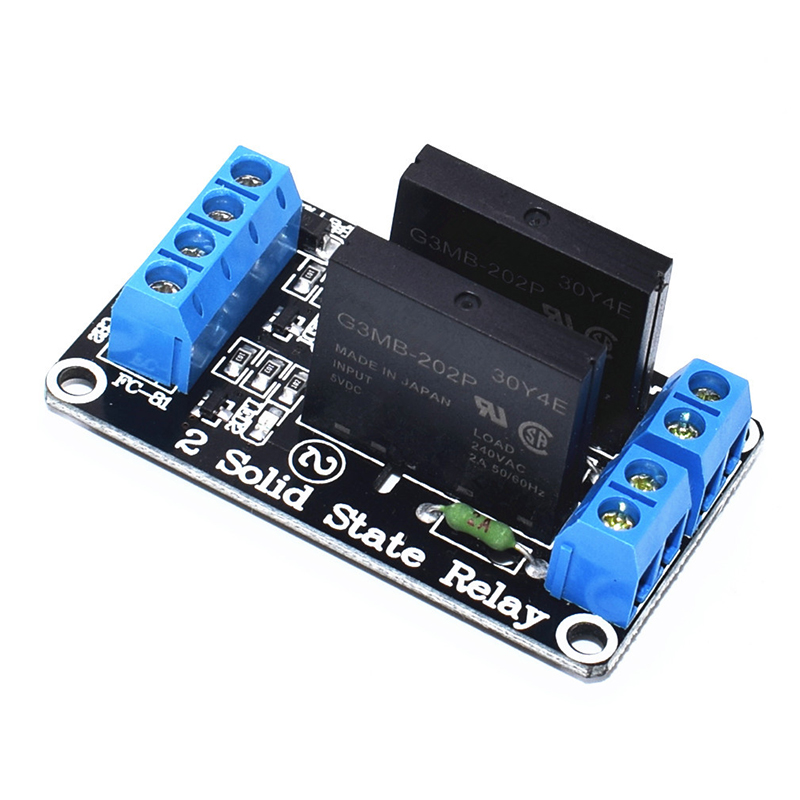

Mô tả ' 1. Rơ le trạng thái rắn Omron 5V 240V 2A. đầu ra với cầu chì điện trở 240V 2A . 2. Kích thước “ 55 *33 *25 ( chiều dài * chiều rộng * chiều cao) 3. Nguồn điện đầu vào “ 5V DC (160MA) 4. Điện áp tín hiệu điều khiển đầu vào ' ( 0-2.5v trạng thái rơ le mức thấp ON) Rơ le mức cao trạng thái (3.3-5V OFF) 5. Thiết bị đầu cuối KF301 màu xanh lam thuận tiện hơn khi kết nối với đường điều khiển .

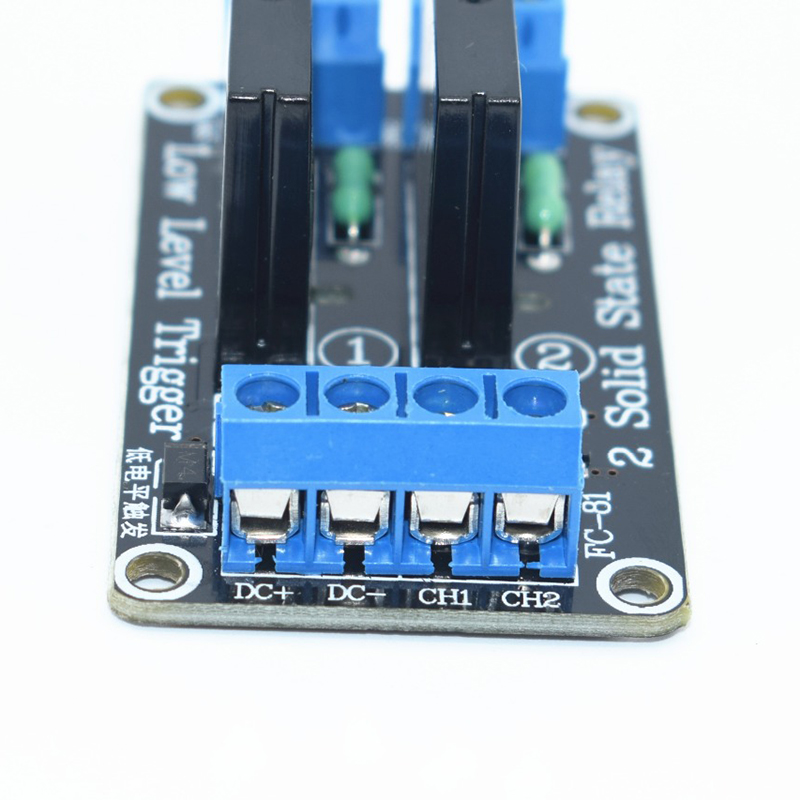

Giao diện mô-đun ' Phần đầu vào ' Dc ' ' Kết nối cực dương của nguồn điện ( cấp nguồn theo điện áp rơ le) Dc- ' kết nối với cực âm của nguồn điện Ch1 ' 1 Thiết bị đầu cuối kích hoạt tín hiệu mô-đun chuyển tiếp ( kích hoạt mức thấp là hợp lệ) Ch2 ' Thiết bị đầu cuối kích hoạt tín hiệu mô-đun rơ le 2 chiều ( kích hoạt mức thấp là hợp lệ)
Ý nghĩa của mức cao và mức thấp ' Kích hoạt mức cao đề cập đến thực tế là có điện áp dương giữa đầu cuối kích hoạt tín hiệu (IN) và cực âm của nguồn điện . Nó thường là một phương pháp kích hoạt kết nối cực dương của nguồn điện với thiết bị đầu cuối kích hoạt . Khi thiết bị đầu cuối kích hoạt có điện áp dương hoặc đạt đến bộ kích hoạt Khi điện áp được áp dụng , rơ le được đóng lại . Kích hoạt mức thấp đề cập đến khi điện áp giữa đầu cuối kích hoạt tín hiệu và cực âm của nguồn điện là OV, hoặc điện áp ở đầu cuối kích hoạt thấp hơn điện áp của cực dương của Nguồn điện . Một chế độ kích hoạt trong đó cực âm của nguồn điện được kết nối với thiết bị đầu cuối kích hoạt để rơ le được đóng lại .
Thông số điện ' Phiên bản điện áp Dòng tĩnh Dòng điện hoạt động Điện áp kích hoạt Dòng điện kích hoạt 1 chiều 5V 0mA 12,5mA 0-2,5V 2mA 2 kênh 5V 0mA 22,5mA 0-2,5V 2mA
Hướng dẫn sản phẩm ' 1. Nguồn điện của mô-đun - nguồn điện phải là DC, và điện áp phải phù hợp với điện áp của rơ le
