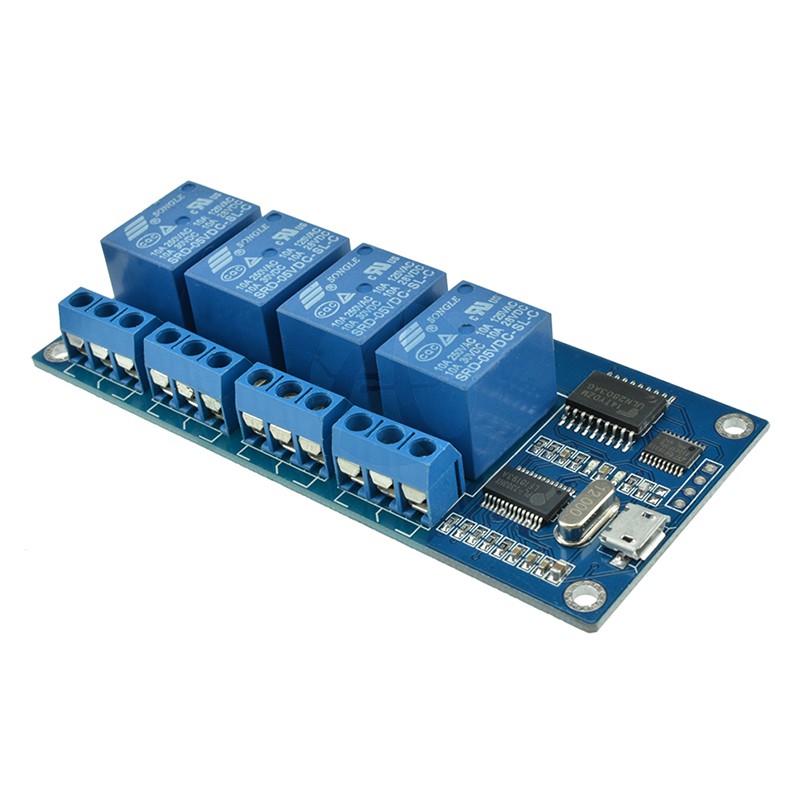

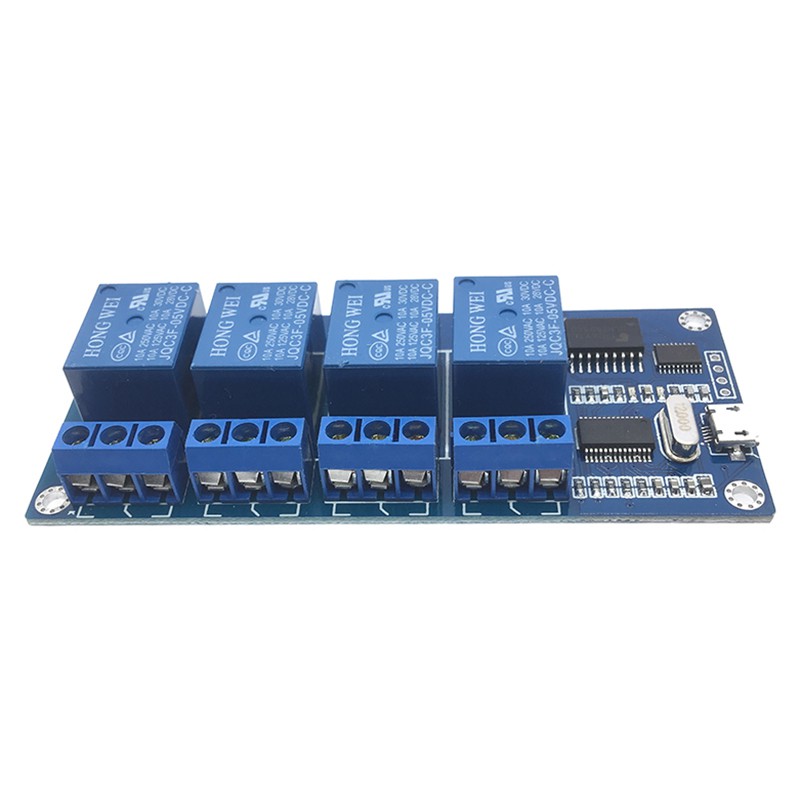

Giới thiệu 1 Mô Đun Rơ Le Micro USB 5V 4 Kênh Kèm 4 Rơ Le Giao Diện USB
Mô-đun chuyển tiếp Micro USB 5V Mô-đun chuyển tiếp 4 kênh Bảng điều khiển chuyển tiếp với chỉ báo Đầu ra chuyển tiếp 4 chiều Giao diện USB
Tính năng ' 1.Mô-đun có MICRO USB và cổng nối tiếp , vì vậy chúng có thể giao tiếp với PC và các thiết bị khác một cách thuận tiện . 2.Điện áp làm việc bình thường cho các mô-đun là 5V và mô-đun của ICSE014A có giao diện nguồn là 5V .
Giao diện ' Tất cả các mô-đun đều có Micro USB và cổng nối tiếp . Đọc sau để biết chi tiết '

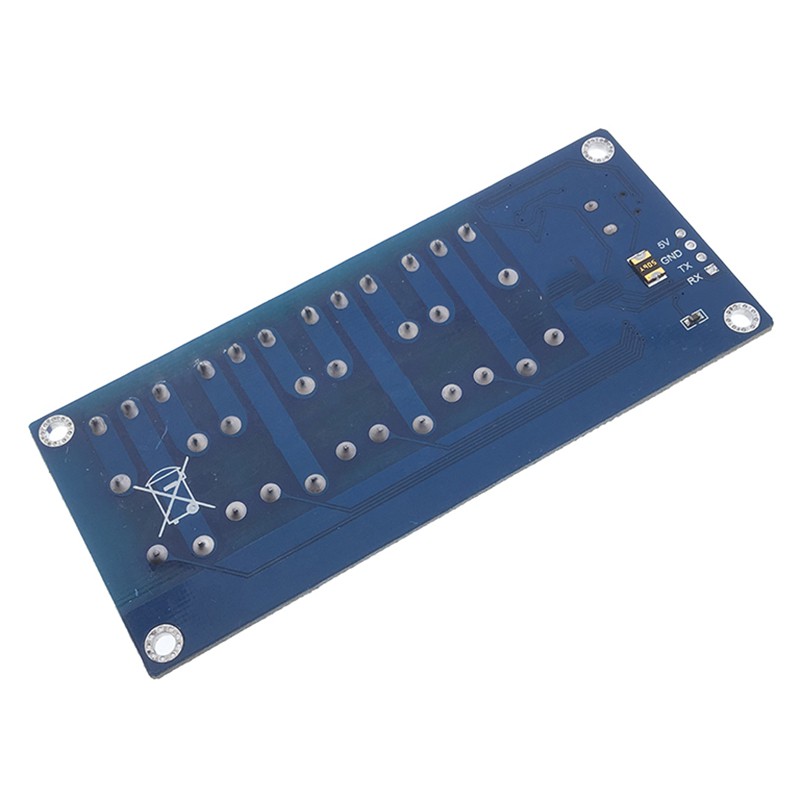

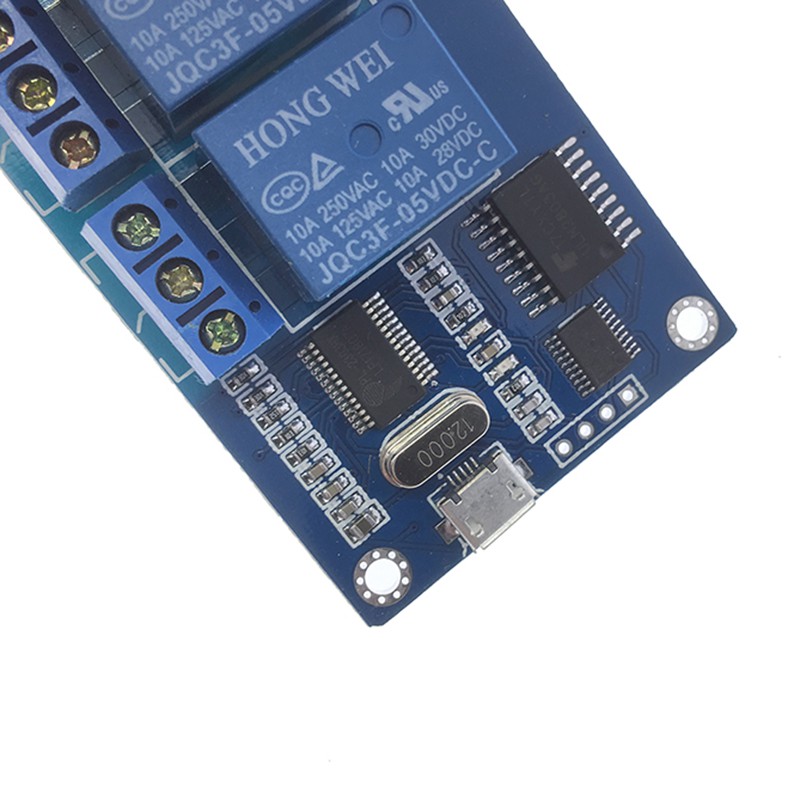

1.Micro USB - Miệng mẹ micro USB tiêu chuẩn . 2.Tx : Truyền 3.Rx : Nhận 4,5v : Tụ điện dòng điện áp 5.Gnd : mặt đất 6.Giao diện nguồn : Chỉ ICSE014A mới có . Giao diện được sử dụng khi Micro USB không thể cung cấp đủ năng lượng .
Phương pháp sử dụng ' Phương pháp sử dụng USB Mô-đun kết nối với PC thông qua USB . Phương thức kết nối như sau '
1.Sau đó , mở "Relay Board Manager " để vận hành mô-đun . Đọc “ RelayBoardManager ’Reference ” để biết chi tiết về phần mềm .
Phương pháp sử dụng cổng nối tiếp Mô-đun có thể giao tiếp trực tiếp với thiết bị khác thông qua cổng nối tiếp . Mô-đun có thể nhận một byte từ màn hình trên ( tốc độ truyền 9600) "
Màn hình trên 0x50 0x51 Icse012a 0xAB Icse013a 0xAD Icse014a 0xAC Mô-đun sẽ chuyển sang trạng thái làm việc bình thường sau khi nhận được “0x51 ” . Sau đó , mọi byte dữ liệu sẽ điều khiển rơ le trực tiếp . Mỗi bit điều khiển một dấu realy ( dấu “0' bắt đầu , dấu “1' dừng ) .
Gói " 1 x MICRO USB 5V Mô-đun chuyển tiếp 4 kênh Mô-đun chuyển tiếp điều khiển USB Cổng nối tiếp
