1 Mô Đun Truyền Dữ Liệu USB 12Bit 10 bit AD Dc STM32 UART Chuyên Dụng

Giới thiệu 1 Mô Đun Truyền Dữ Liệu USB 12Bit 10 bit AD Dc STM32 UART Chuyên Dụng

Tính năng '
1.Chip điều khiển chính STM32F103C8T6 tích hợp
2.Cổng nối tiếp CH340 tích hợp sang chip USB. dễ dàng kiểm tra kết quả lấy mẫu AD qua cổng USB trên PC
3.Đặt trước giao diện giao tiếp nối tiếp USRT , có thể kết nối MCU
4.Kênh đầu vào tương tự - Đầu vào cổng đơn 10 kênh
5.Dải điện áp đầu vào lấy mẫu — 0-3.3V
6.Điện áp nguồn ' 5V '3.3V
7.Tốc độ phân giải × 12 bit (4096)
8.Kích thước bảng “ 50 '33mm

Sử dụng giới thiệu "
1. Được sử dụng trên PC - cài đặt USB vào chip cổng nối tiếp trình điều khiển CH340 và cắm mô-đun trên máy tính, IN0-IN9 kết nối dương điện áp lấy mẫu , GND kết nối điện áp lấy mẫu âm ( quy trình nối đất thông thường) mở gỡ lỗi cổng nối tiếp Người trợ giúp , chọn cổng COM chính xác và tốc độ truyền (115200) , Sau đó kiểm tra kết quả lấy mẫu AD - kết quả cập nhật 500ms mỗi lần và người dùng có thể sửa đổi lần này trên cơ sở mã nguồn
2.Được sử dụng trên MCU - nếu người dùng muốn lấy dữ liệu lấy mẫu qua MCU bên ngoài , bạn có thể kết nối MCU 3.3V, RX, TX, GND với mô-đun 3.3V, TX, RX, GND. Bạn cũng có thể sử dụng 5V để cấp nguồn cho mô-đun
3.Cập nhật chương trình cơ sở - nếu người dùng muốn sửa đổi lại mã nguồn và chương trình , vui lòng thao tác như bên dưới - cắm mô-đun vào USB máy tính và cắm nắp jumper vào cổng 3V3 ( sau khi kết thúc chương trình , hãy cắm nó Quay lại GND) “ mở phần mềm chương trình FlyMcu, mở tệp hex , đặt số cổng và tốc độ truyền , nhấp vào “ bắt đầu chương trình ” , sau đó kẹp hai cổng tụ điện C9

Chú ý đến
1.Cổng đầu vào điện áp lấy mẫu IN0-IN9 có thể được kết nối tất cả hoặc một phần - khi một số kênh nhất định không có đầu vào điện áp lấy mẫu , thì kết quả đầu ra kênh nhất định sẽ là giá trị ngẫu nhiên - cổng không có thể được sửa đổi như thông thường ICổng /O
2.Tốc độ lấy mẫu không được cao hơn 3,3V , nếu không sẽ gây hỏng chip

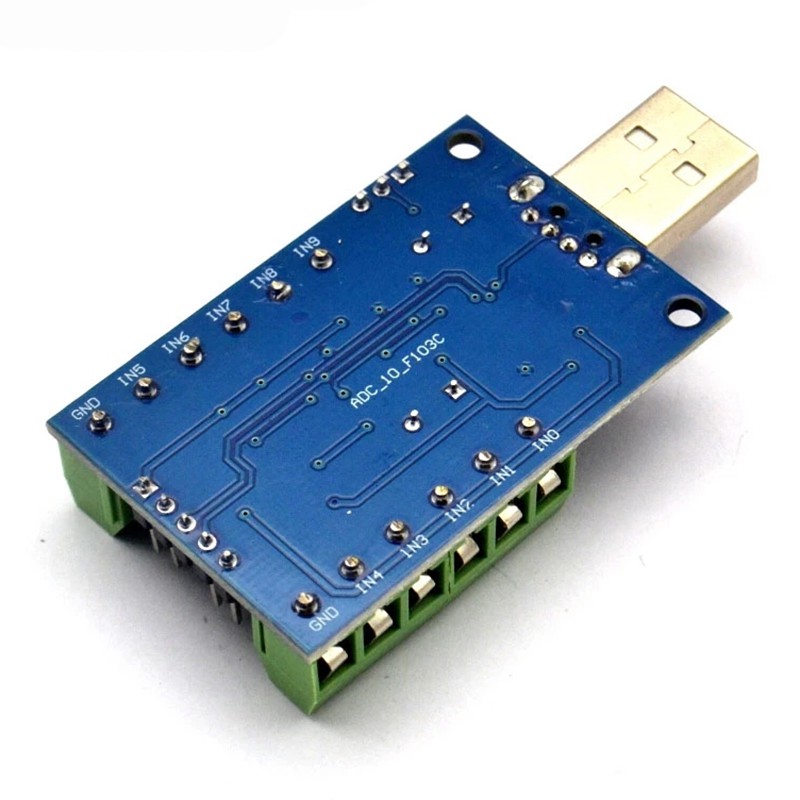

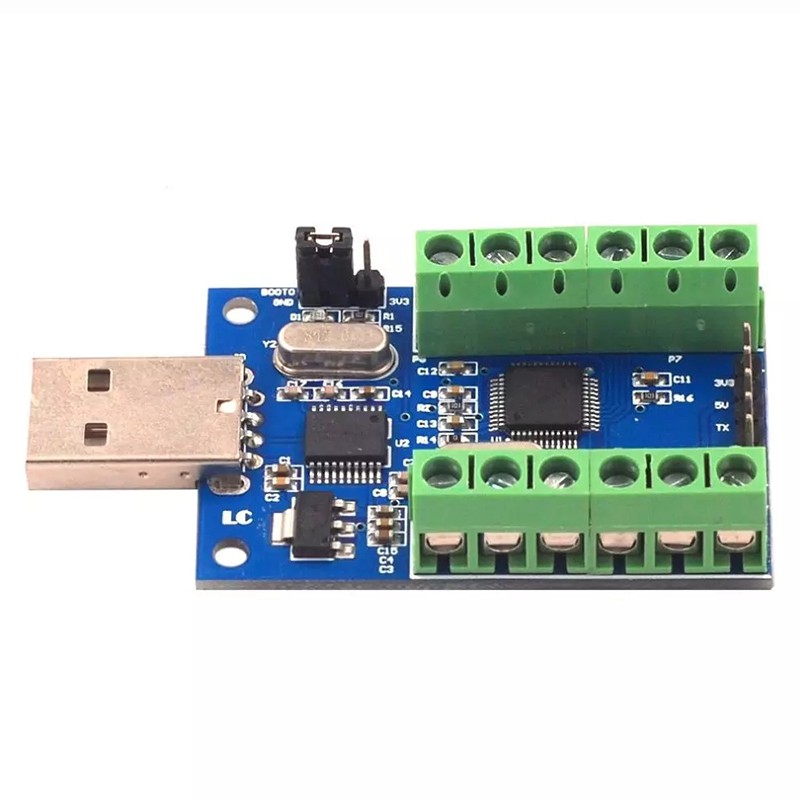

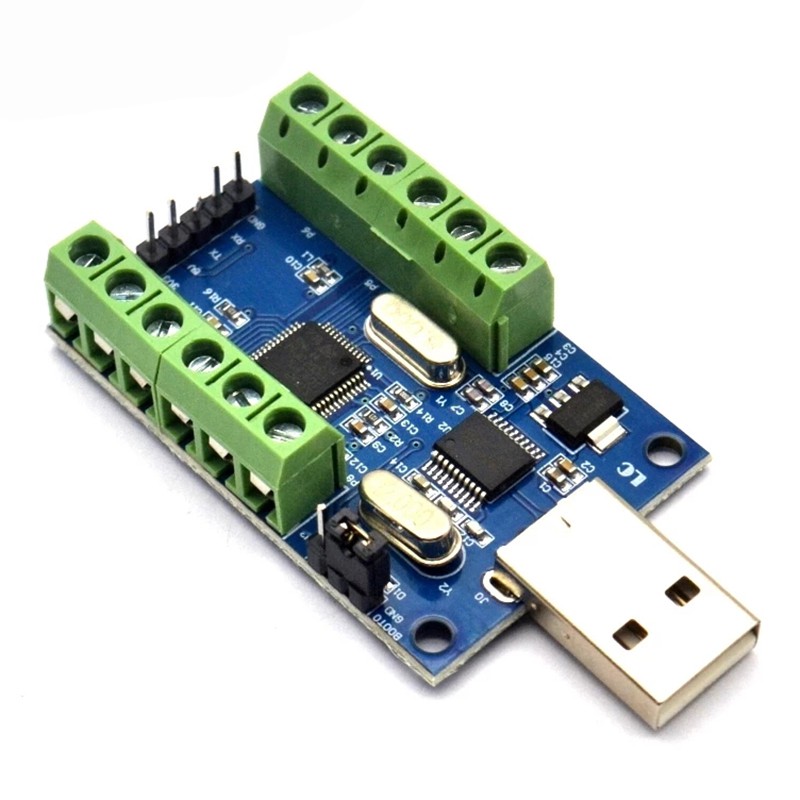

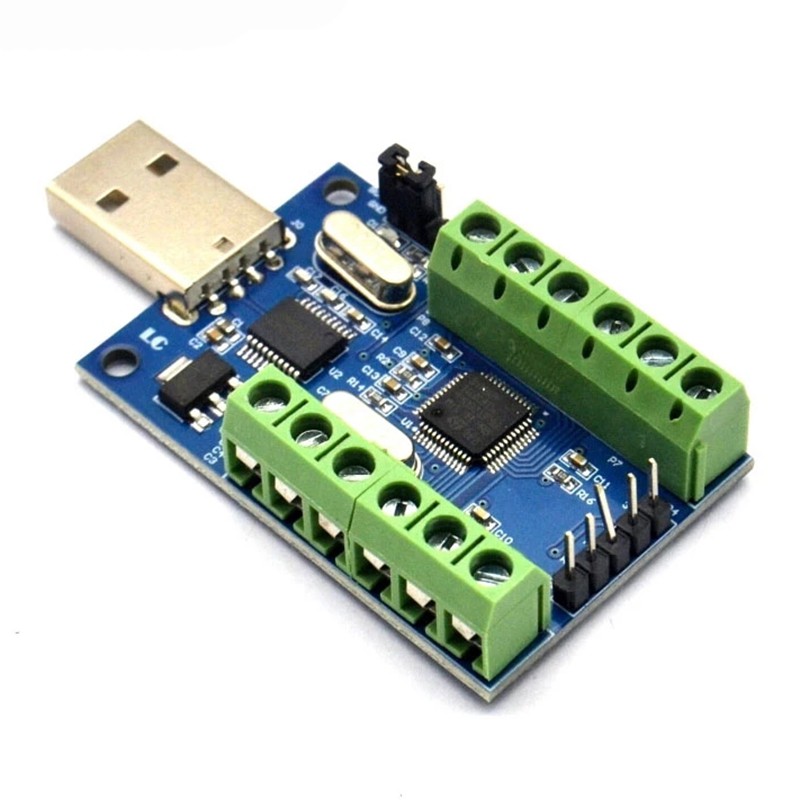

Hình ảnh sản phẩm
