1 Trình Điều Khiển Động Cơ Bước TMC2130 V1.1 Cho Máy In 3D 256

Giới thiệu 1 Trình Điều Khiển Động Cơ Bước TMC2130 V1.1 Cho Máy In 3D 256

Đặc điểm:
Có thể điều chỉnh dòng động cơ một pha động cơ hai pha 2A (peak 2.5A)
2hỗ trợ chế độ điều khiển giao diện SPI
Dải điện áp đầu vào 3Motor: 4,75-46V
4điện áp đầu vào giao diện logic là: 3-5V
5 được chia thành 256
5 Hoạt động không ồn ào kết hợp với hiệu quả và mô-men xoắn động cơ
7 Phát hiện tải động cơ không cảm biến có độ chính xác cao
8 Giảm tiêu thụ năng lượng xuống 75%,
9 Ổ đĩa tải cao mà không làm mất bước
Tmc2130 là chip điều khiển động cơ hai pha hiệu suất cao, với giao diện SPI tiêu chuẩn và giao diện bước / vi ba đơn giản. Dòng điện đầu ra liên tục lên đến 1,2A và nó có thể chịu được dòng điện cao nhất là 2A trong thời gian ngắn, với độ ồn cực thấp và lái xe cao mà không bị mất bước.

Chế độ làm việc SPI của TMC2130-V1.1 có thể chọn trực tiếp dòng ổ đĩa, phân khu ổ đĩa và các thông số khác thông qua chương trình cơ sở để làm cho các thông số này nhiều hơn; sử dụng ổ đĩa bên ngoài giúp giảm đáng kể khối lượng công việc của chip và tránh hiệu quả Quá tải do khối lượng công việc của các vấn đề về chip như sai lệch, mất bước và lỗi.

Điều chỉnh và điều chỉnh thuật toán hiện tại:
1. Vref đo điện áp giữa Gnd và chiết áp.
2. Khi đo điện áp, nên bật nguồn và không chỉ kết nối nguồn điện USB.
3. Đảm bảo không kết nối động cơ khi đo điện áp, nếu không ổ đĩa sẽ bị cháy dễ dàng.
4. Thuật toán hiện tại của ổ đĩa: i-Vref * 1.9 / 2.5, Vref mặc định là khoảng 1V, vì vậy dòng điện mặc định là 0,76A và dòng điện là 2A! Hãy đặc biệt chú ý đến hướng và không cắm ngược!

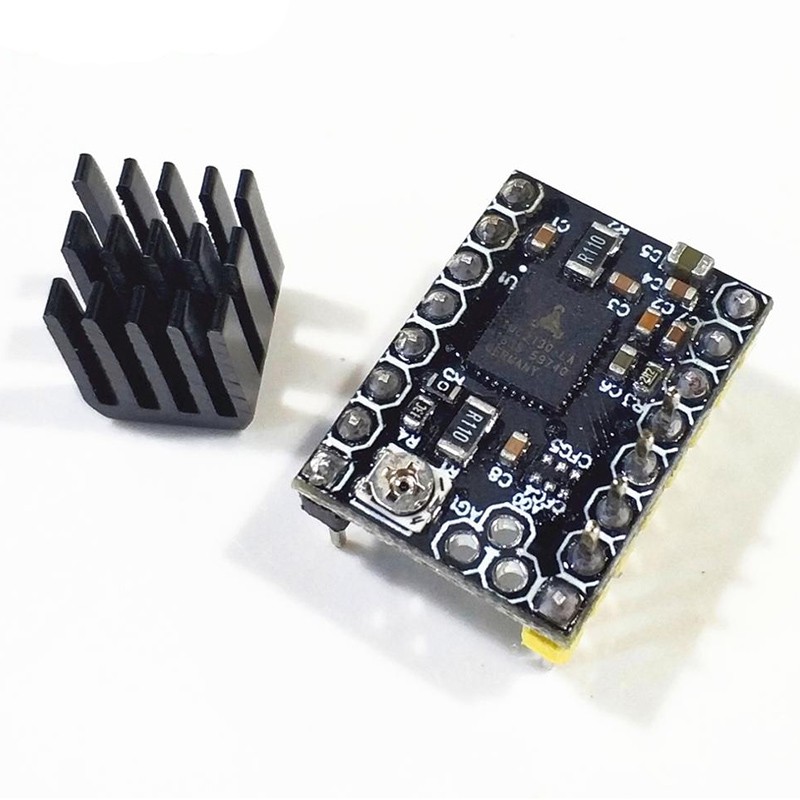

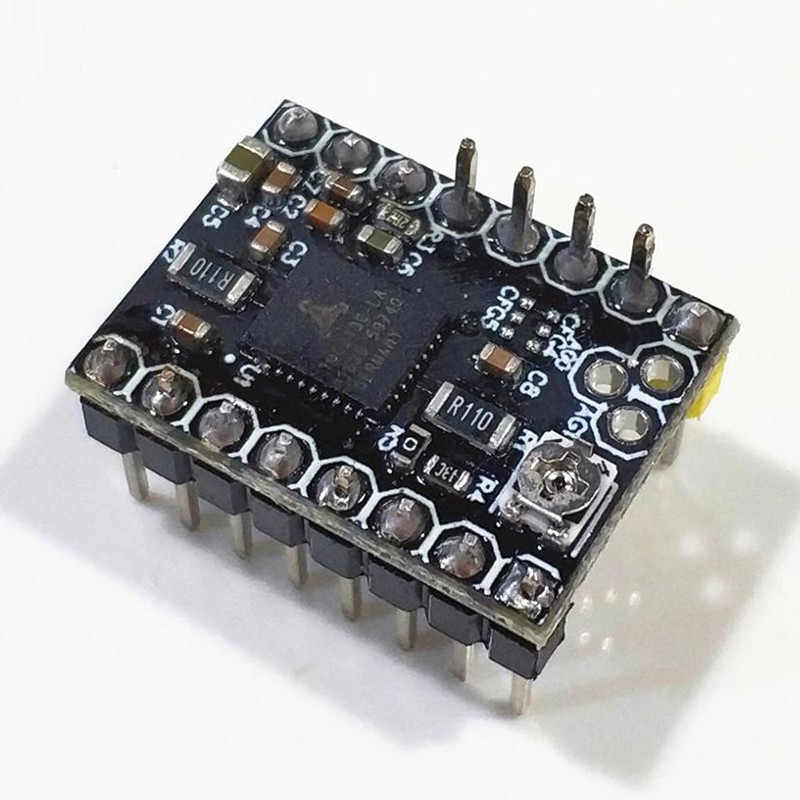

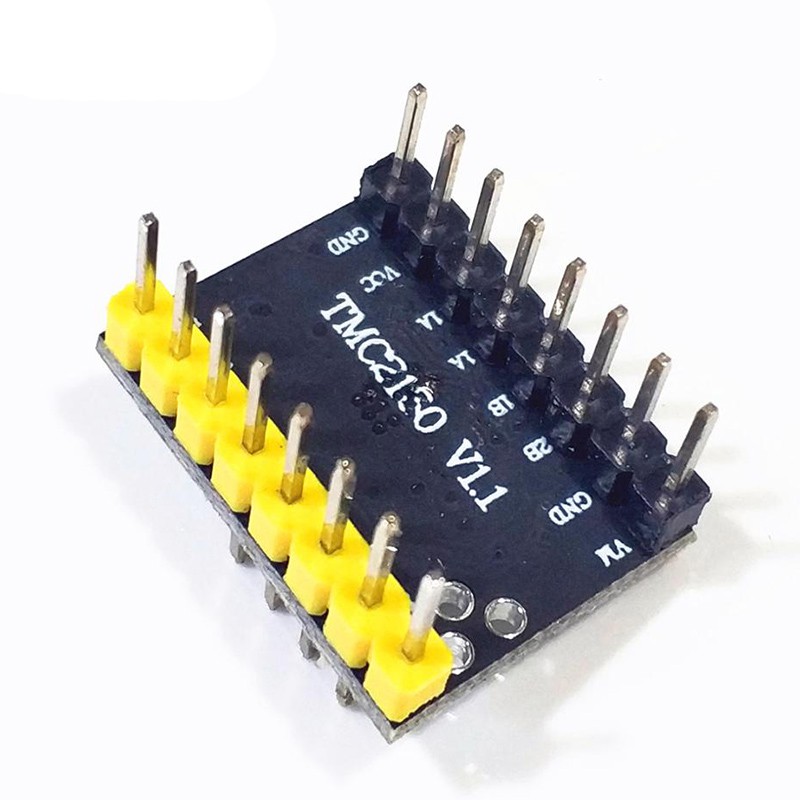

Hình ảnh sản phẩm
