1 Trình Điều Khiển Động Cơ Bước LV8729 4 Lớp Yên Tĩnh LV8729 Hỗ Trợ 6V-36V

Giới thiệu 1 Trình Điều Khiển Động Cơ Bước LV8729 4 Lớp Yên Tĩnh LV8729 Hỗ Trợ 6V-36V

Tên - Mô-đun ổ đĩa LV 8729

Hướng dẫn sử dụng sản phẩm '
Mô-đun ổ đĩa Lv8729, 128 phân khu , để đáp ứng nhu cầu của khách hàng về ổ đĩa phân khu cao , mô-đun ổ cắm trực tiếp cực kỳ yên tĩnh sử dụng đơn giản hơn và là lựa chọn tốt nhất để tạo môi trường yên tĩnh cho máy in.

Tham số '

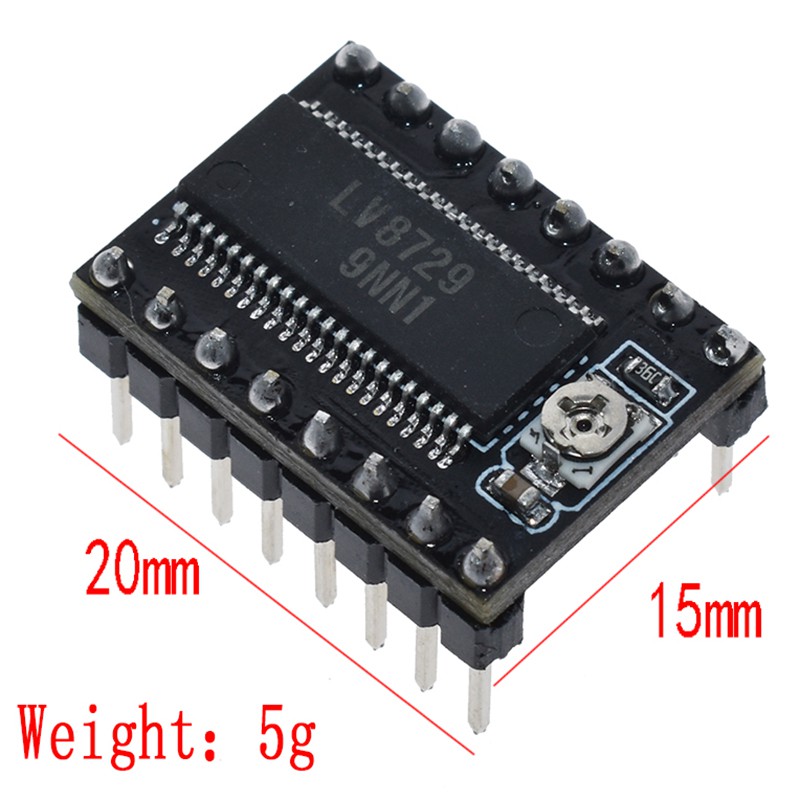

Kích thước “ 1.5mm * 2.0mm ( tương tự như A4988 và DRV8825)
Dòng đơn vị tối đa — 1.8A ( mặc định nhà máy 0.8A)
Điện áp tối đa ≤ 36V ( thông thường 12V)
Hỗ trợ chia nhỏ “ 1 1 '2 , 1 '4 , 1 '8, 1 '16, 1 '32, 1 '64, 1 '128 '
Xử lý " bảng PCB bốn lớp

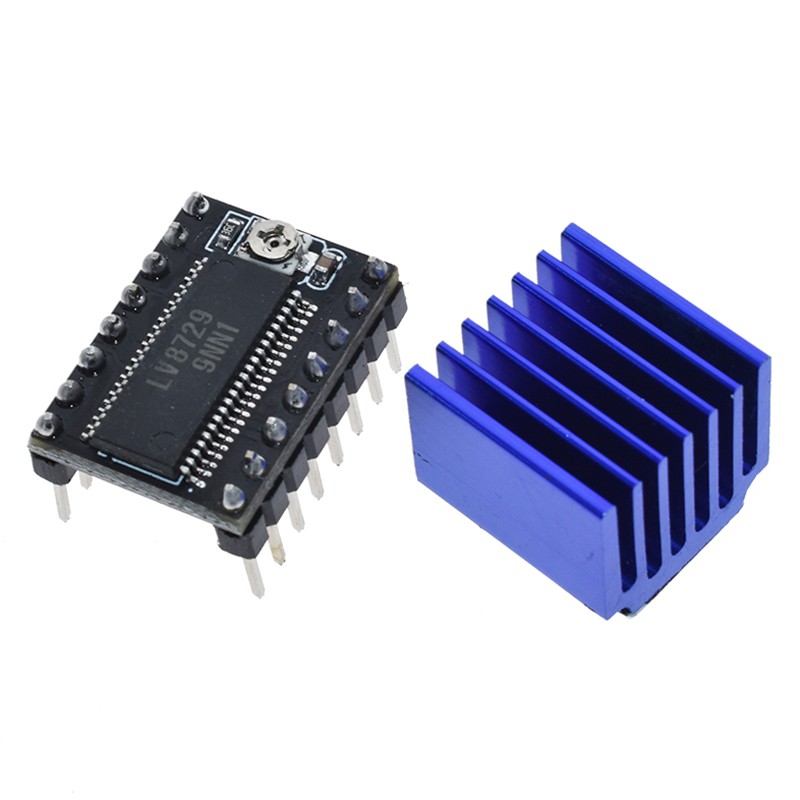

Danh sách giao hàng - Mô-đun LV8729 * 1 ( bồn rửa nhiệt + nhãn dán) * 1

Tính năng '
1. chỉ khi phân khu là 64 hoặc 128 thì có thể có hiệu ứng cực kỳ yên tĩnh tốt hơn '
2. điện áp làm việc ' 6V - 36V. điện áp khuyến nghị là 12V '
3. dòng điện tối đa là 1,5A, và mặc định là 0,8A '
4. Phân khu ' 1, 1 '2, 1 '4 , 1 '8, 1 '16, 1 '32, 1 '64, 1 '128 '
5.you) phải thêm một tản nhiệt để cải thiện khả năng tản nhiệt ( nhớ sử dụng quạt lớn để giúp tản nhiệt .

Nhắc nhở “ Vui lòng xác nhận hướng trước khi bật. kết nối sai hình dạng sẽ làm hỏng chip

Bảng cấu hình phân khu '
Nắp cầu chia nhỏ bo mạch chủ là M1 , M2 , M3 từ trái sang phải . Mũ jersey được kết nối với chiều cao và mũ jersey được tháo ra ở mức thấp . Cài đặt cụ thể là sau '
Sau thời gian dài thử nghiệm , việc sử dụng 64 phân đoạn hoạt động tốt hơn .

Đơn vị thuật toán và điều chỉnh dòng điện
1.vref * 0.9 thuật toán hiện tại của đơn vị. Vref mặc định là khoảng 1.3v , vì vậy dòng điện mặc định là 1.2A và dòng điện tối đa là 2A '
2. Vref đo Gnd và lực căng ở đầu giữa của chiết áp , như trong hình bên dưới '
3. Khi đo điện áp , hãy đảm bảo không kết nối động cơ , nếu không rất dễ làm cháy thiết bị '
4. khi đo điện áp , bật nguồn điện. không chỉ kết nối nguồn điện USB.
5. Khi điều chỉnh chiết áp của thiết bị , cần điều chỉnh chiết áp trong phạm vi nhỏ , và điều chỉnh lại sau khi đo để tránh dòng điện quá cao bằng cách làm cho thiết bị cháy '
6. rẽ phải để tăng và ngược chiều kim đồng hồ để giảm '

Mẹo tản nhiệt tốt nhất của Lv8729 "
Để xem xét vấn đề nhiệt , LV8729 sử dụng PCB bốn lớp để tản nhiệt tổng thể . Đồng thời , có một tản nhiệt gắn vào chip . Mặc định của nhà máy Đây là dòng ổ đĩa 1A . Bởi vì bộ điều khiển LV8729 có một số lượng lớn các phân khu nên bất kỳ mô-đun truyền động động cơ nào cũng cần chủ động tản nhiệt , chẳng hạn như lắp quạt , treo giá đỡ tản nhiệt và một quạt tuyệt vời cho bo mạch chủ .

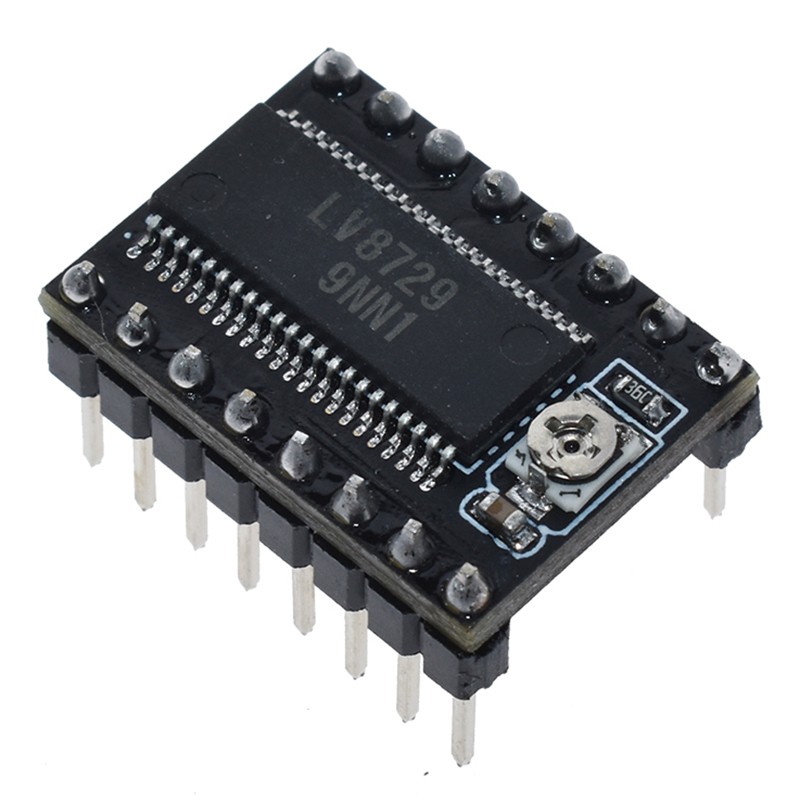

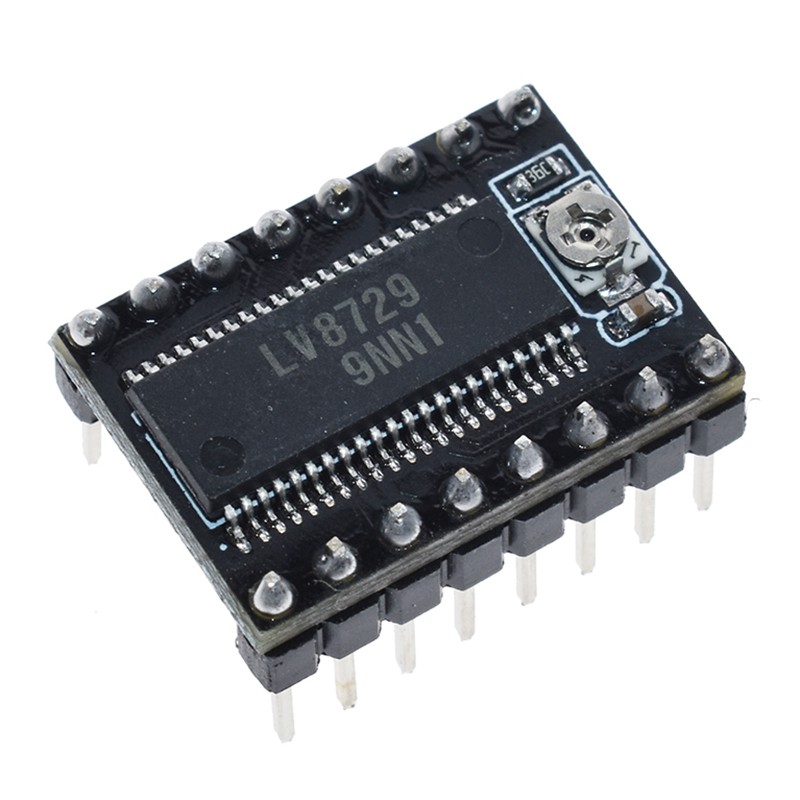

Hình ảnh sản phẩm
