Giới thiệu 10 con IC GIAO TIẾP MAX485
Thông số kỹ thuật:Max485 là bộ truyền nhận dữ liệu năng lượng thấp dùng cho chuẩn RS485.
Tốc độ bit Max= 2,5Mbps
Có thể kết nối tối đa 32 thiết bị trên bus 485 .
Điện áp hoạt động : -7V ~ 12V (ổn định nhất ở 5V)
Bus Max485 truyền dữ liệu Vi sai bằng 2 dây A,B nên khoảng cách truyền lớn, khả năng chống nhiễu tốt.
Với A-B > 200mV sẽ tạo mức logic 1.
Với B-A>200mV sẽ tạo mức logic 0.
Max485 là bộ chuyển đổi tín hiệu của chuẩn giao tiếp RS232 sang tín hiệu của chuẩn giao tiếp RS485 để có thể truyền tín hiệu đi trên đường dây RS485 và từ đó có thể truyền tín hiệu đi xa và nhanh được.
Max 485 gồm bộ lái và bộ thu, tín hiệu vào bộ lái D logic TTL đổi thành 2 tín hiệu A và A, khi tín hiệu điều khiển DE mức thấp thì 2 chân AA cách ly với vi mạch. Tín hiệu vào bộ thu là A và A, tín hiệu ra R logic TTL tùy thuộc hiệu điện áp giữa A và A, khi RE llogic 1 thì R cách ly với vi mạch.
Mạng 485 làm việc theo chế độ master-slave, master cho DE mức 1 để truyền dữ liệu, còn các slave có DE=0, RE=0 chờ nhận dữ liệu. Khi master muốn nhận dữ liệu thì DE=0, RE=0 còn slave phát sẽ có DE=1, RE=1. Điều khiển các đường DE, RE bằng tín hiệu RTS hay mạch định thì.

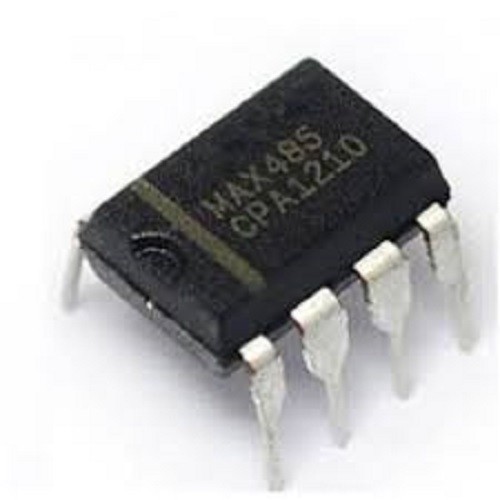

Hình ảnh sản phẩm
