[2 CON] (SOP) IC Dán 74HC573 SOP-20 7.2mm (SMD) (74HC573D 74573)

Giới thiệu [2 CON] (SOP) IC Dán 74HC573 SOP-20 7.2mm (SMD) (74HC573D 74573)

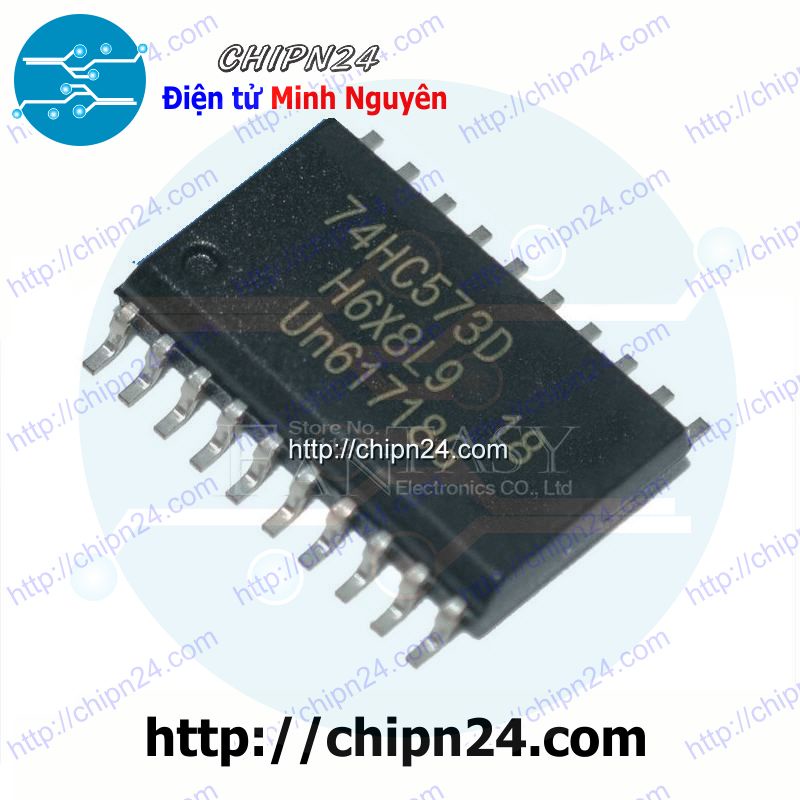

IC 74HC573 SOP-20 7.2mm (SMD Dán)

Định nghĩa IC:
- IC tiếng anh là integrated circuit hay còn gọi là chip hay vi mạch điện tử, vi mạch tích hợp,..là một tập hợp của nhiều các linh kiện bán dẫn và linh kiện thụ động (như transistor và điện trở). Chúng được kết nối với nhau để thực hiện một số chức năng xác định, nó được thiết kế, tạo ra để đảm nhiệm một chức năng như một linh kiện kết hợp.

Công dụng, chức năng của IC:
IC hay mạch tích hợp có vai trò rất quan trọng trong đời sống, nó ứng dụng vào hầu hết các thiết bị công nghệ, các thiết bị công nghiệp như máy cắt dây CNC, máy phay máy tiện. Mạch tích hợp (IC) giúp làm giảm kích thước của mạch đi rất nhiều (cỡ vài micromet), hơn nữa chúng còn làm độ chính xác tăng lên. IC cũng là phần tử quan trọng nhất trong mạch logic, điều khiển. IC có 2 loại chính là có thể lập trình linh hoạt hoặc định sẵn chức năng (không lập trình được), mỗi loại có chức năng nhiệm vụ riêng và đều được ghi lên bảng thông tin (datasheet) của nhà sản xuất cung cấp.


74HC573; 74HCT573
Octal D-type transparent latch; 3-state

Chiếc 74HC573; 74HCT573 là chốt trong suốt loại D 8 bit với đầu ra 3 trạng thái. Thiết bị có các đầu vào cho phép chốt (LE) và cho phép đầu ra (OE). Khi LE ở mức CAO, dữ liệu ở các đầu vào sẽ nhập vào các chốt. Trong điều kiện này, các chốt trong suốt, đầu ra chốt sẽ thay đổi mỗi khi đầu vào D tương ứng của nó thay đổi. Khi LE ở mức THẤP, các chốt lưu trữ thông tin có mặt ở các đầu vào một thời gian thiết lập trước khi chuyển tiếp từ CAO sang THẤP của LE. Mức CAO trên OE làm cho các đầu ra giả định trạng thái TẮT trở kháng cao. Hoạt động của đầu vào OE không ảnh hưởng đến trạng thái của các chốt. Đầu vào bao gồm điốt kẹp. Điều này cho phép sử dụng các điện trở hạn chế dòng điện để giao diện đầu vào với điện áp vượt quá VCC.

Datasheet:
https://assets.nexperia.com/documents/data-sheet/74HC_HCT573.pdf

..............................................................................
Điện tử Minh Nguyên CHIPN24
- 565/19 Bình Thới, P.10, Q.11, TP.HCM
- Website: https://chipn24.com
- Bán hàng: 028.6264.1482 - 0965.605.840 - 0868.532.813

Hình ảnh sản phẩm
