[2 CON] (SOP) IC Dán PCF8563 SOP-8 (SMD) (PCF8563T 8563)

Giới thiệu [2 CON] (SOP) IC Dán PCF8563 SOP-8 (SMD) (PCF8563T 8563)

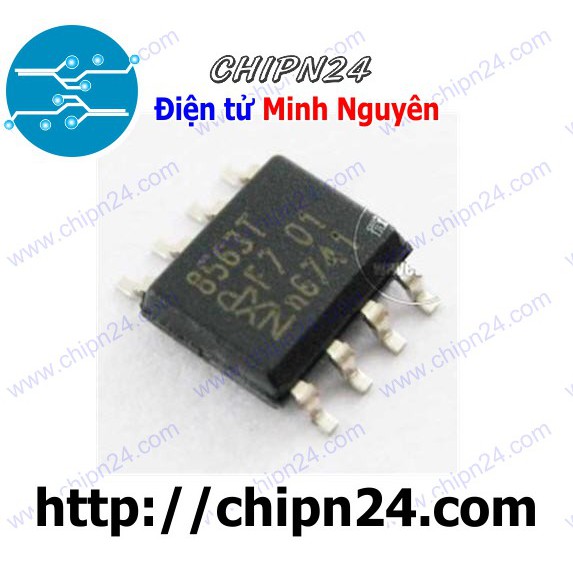

IC PCF8563 PCF8563T SOP-8 (SMD Dán)

Giới thiệu

PCF8563 là Đồng hồ thời gian thực CMOS1 (RTC) và lịch được tối ưu hóa để tiêu thụ điện năng thấp. Một đầu ra đồng hồ có thể lập trình, đầu ra ngắt và bộ dò điện áp thấp cũng được cung cấp. Tất cả các địa chỉ và dữ liệu được truyền nối tiếp nhau qua một bus I2C hai chiều hai dòng. Tốc độ bus tối đa là 400 kbit / s. Địa chỉ thanh ghi được tăng tự động sau mỗi byte dữ liệu được ghi hoặc đọc.

Thông số kỹ thuật

Cung cấp năm, tháng, ngày, thứ trong tuần, giờ, phút và giây dựa trên tinh thể thạch anh 32,768 kHz

Điện áp hoạt động của đồng hồ: 1,0 V đến 5,5 V ở nhiệt độ phòng

Dòng dự phòng thấp; điển hình 0,25µAat VDD = 3,0 V và Tamb = 25oC

Giao diện bus I2C hai dây 400 kHz (tại VDD = 1,8 V đến 5,5 V)

Đầu ra xung nhịp có thể lập trình cho các thiết bị ngoại vi (32,768 kHz, 1,024 kHz, 32 Hz và 1Hz)

Chức năng báo thức và hẹn giờ

Tụ dao động tích hợp

Đặt lại nguồn điện bên trong (POR)

Địa chỉ I2C-bus slave: đọc A3h và ghi A2h

Chốt ngắt xả hở

Tài liệu tham khảo

PCF8563T-datasheet
