3 Mô Đun Đồng Hồ Thời Gian Thực RTC DS1302 Cho AVR ARM PIC SMD Cho Arduino

Giới thiệu 3 Mô Đun Đồng Hồ Thời Gian Thực RTC DS1302 Cho AVR ARM PIC SMD Cho Arduino

1 cái Mô-đun đồng hồ DS1302 Mô-đun đồng hồ thời gian thực cho arduino UNO MEGA Development Board Diy Starter Kit

Mô-đun đồng hồ thời gian thực DS1302:
Ds1302 là một chip đồng hồ sạc nhỏ giọt từ DALLAS bao gồm đồng hồ / lịch trình thực và RAM tĩnh 31byte giao tiếp với bộ vi điều khiển thông qua giao diện nối tiếp đơn giản. Mạch đồng hồ / lịch trình theo thời gian thực cung cấp thông tin trong vài giây, phút, giờ, ngày, tuần, tháng và năm. Số ngày mỗi tháng và số ngày trong những năm nhảy vọt sẽ tự động được điều chỉnh. Hoạt động đồng hồ có thể được xác định bởi chỉ báo AM / PM ở định dạng 24 hoặc 12 giờ. Ds1302 có thể giao tiếp với vi điều khiển đơn giản bằng cách nối tiếp đồng bộ. Chỉ cần ba dòng cổng: (1) Đặt lại RST (2) Đường dữ liệu I / O (3) Đồng hồ nối tiếp SCLK. Dữ liệu đọc / ghi đồng hồ / RAM được truyền đạt trong một byte hoặc tối đa 31 byte của những vụ nổ. Ds1302 tiêu thụ điện năng rất thấp trong khi duy trì thông tin dữ liệu và đồng hồ với công suất dưới 1mW.

Các chỉ báo hiệu suất chính DS1302:
★ Đồng hồ thời gian thực có khả năng tính toán giây, phút, giờ, ngày, tuần, tháng và năm trước 2100 năm, cũng như khả năng điều chỉnh trong năm sau.
★ 31 RAM lưu trữ dữ liệu tạm thời 8 bit
★ Phương thức cổng I / O nối tiếp giảm thiểu số lượng chân
★ Điện áp làm việc rộng 2.0 5.5V
★ Dưới 300nA khi làm việc hiện tại là 2.0V
★ Có hai cách truyền một lần chuyển và nhóm nhân vật truyền nhiều lần khi đọc / viết đồng hồ hoặc dữ liệu RAM.
★ Gói DIP 8 chân hoặc gói SOIC 8 chân tùy chọn dựa trên giá đỡ bề mặt
★ Giao diện 3 dây đơn giản
★ Tương thích với TTL Vcc = 5V
★ Phạm vi nhiệt độ công nghiệp tùy chọn -40 +85
★ Ống cung cấp điện kép cho chính và nguồn điện dự phòng
Các thông số của mô-đun đồng hồ thời gian thực DS1302 như sau:

1.Pcb là một bảng điều khiển duy nhất, kích thước: 44mm * 23mm * 1,6mm
2. Với 4 lỗ định vị, đường kính 3,1mm
3. Pin dự phòng là CR2032 celestial chính hãng, điện áp 3V, dòng điện 260mAh, pin không sạc lại. Thời gian lưu giữ dữ liệu lý thuyết lớn hơn 10 năm!
4. Bộ dao động tinh thể 32,768KHz, bộ dao động tinh thể nhập khẩu Nhật Bản, phù hợp với tụ điện là 6pF, kích thước 2 * 6mm
5.Ds1302 là chip lớn trong dòng 8 chân, ghế IC dưới chip, dễ dàng thay thế và cắm chip
6. Điện áp làm việc của mô-đun tương thích với 3.3V / 5V, có thể được kết nối với 5V và 3.3V MCU.
7. Nhiệt độ làm việc: 0°---70°
Phương thức đấu dây (ví dụ như chương trình được cung cấp, bạn có thể kết nối bất kỳ cổng IO nào và sửa đổi định nghĩa cổng trong chương trình):

Vcc → + 5V / 3,3V
Gnd → GND
Clk → P02
Dat → P01
Rst → P00

Lưu ý
1. Không đảo ngược VCC và GND để tránh làm cháy chip.
Cổng P0 của MCU 2,51 cần được kết nối với điện trở kéo lên. Nếu MCU của bạn không có điện trở kéo lên, bạn có thể kết nối cáp dữ liệu với các cổng khác.

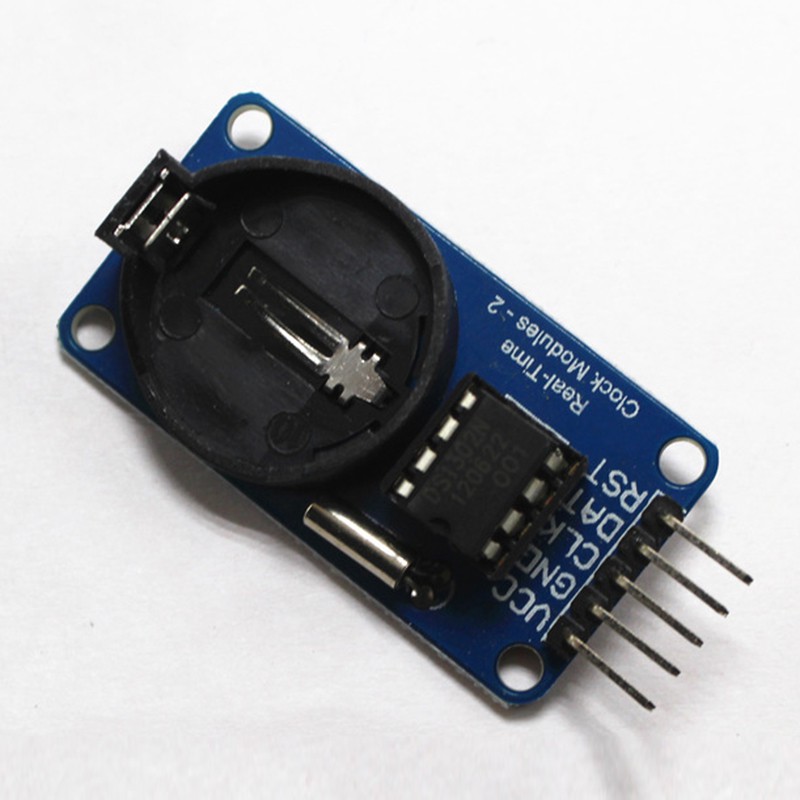

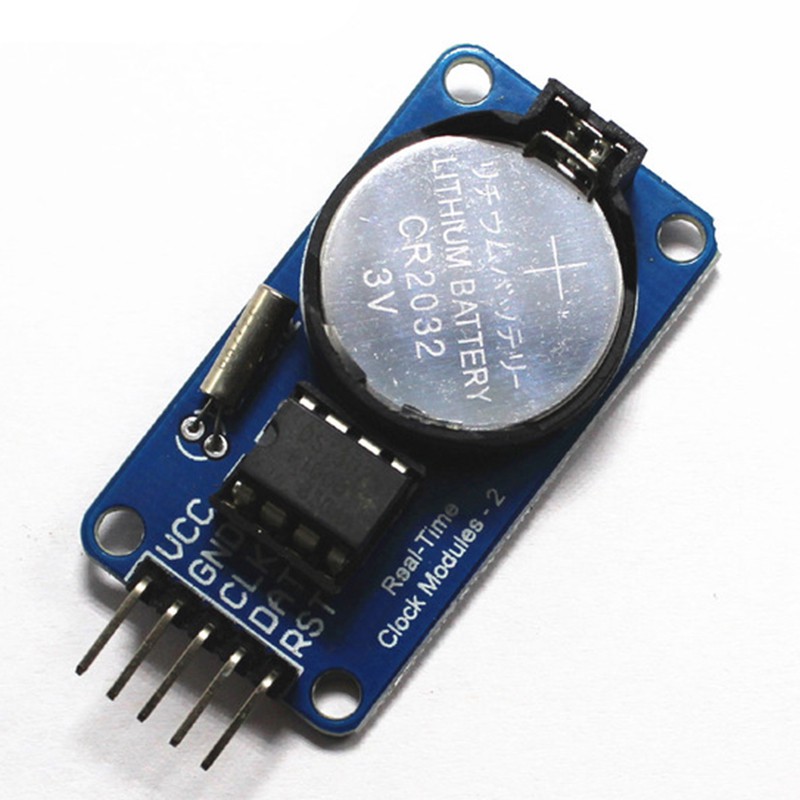

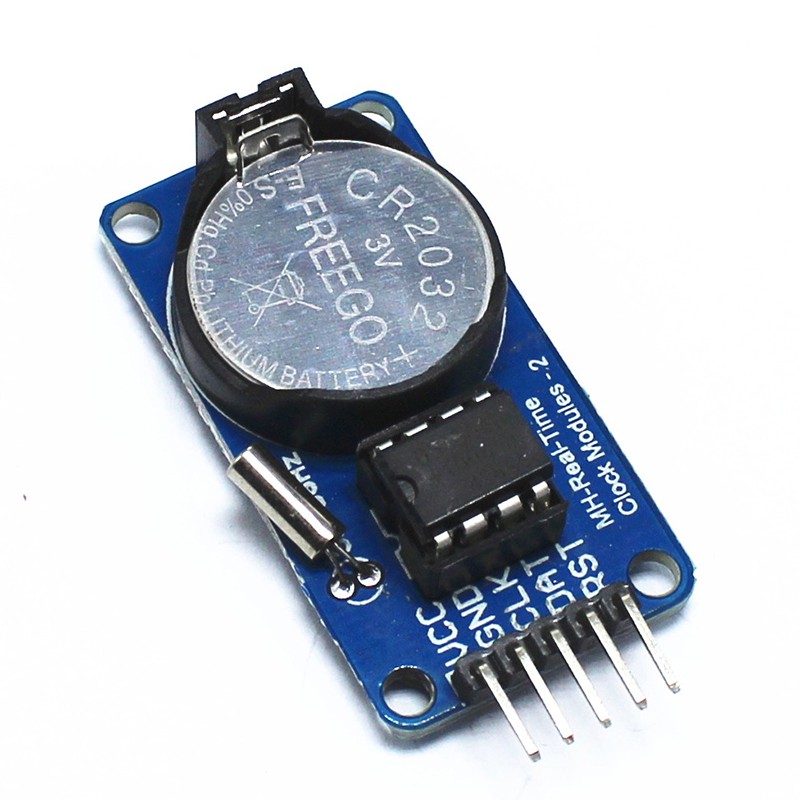

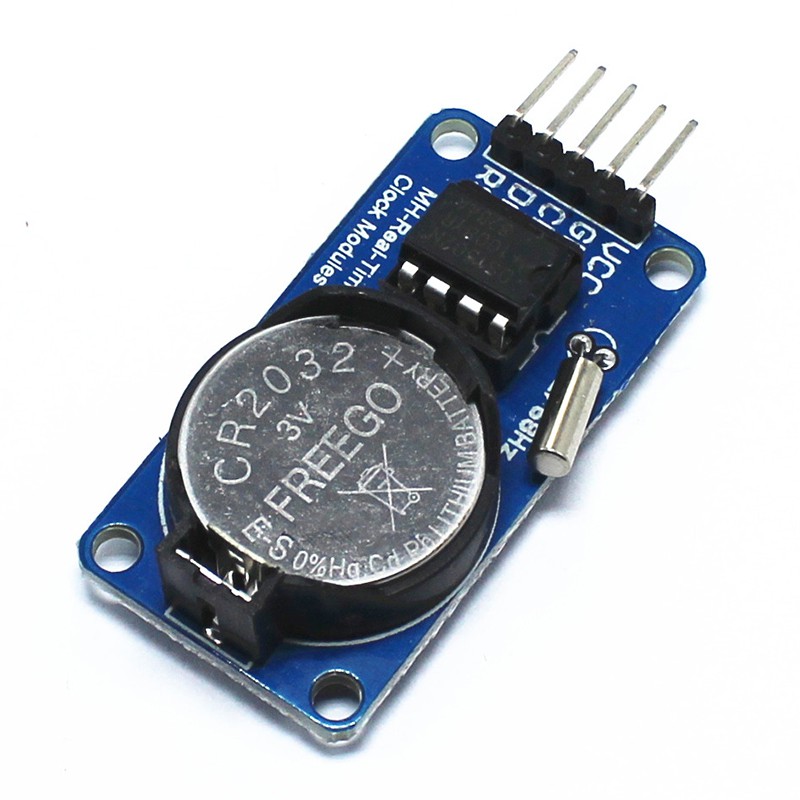

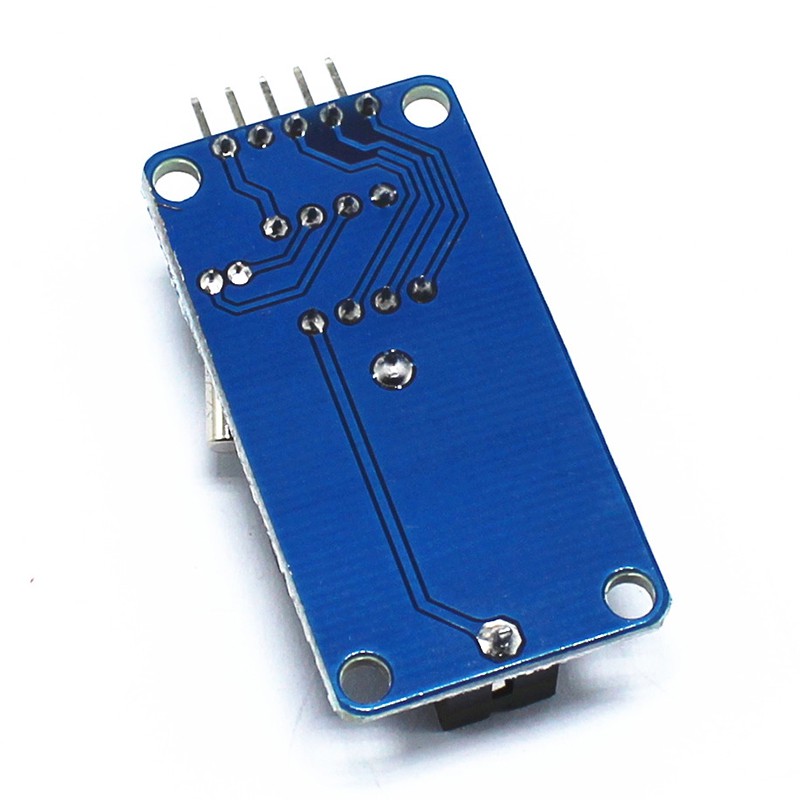

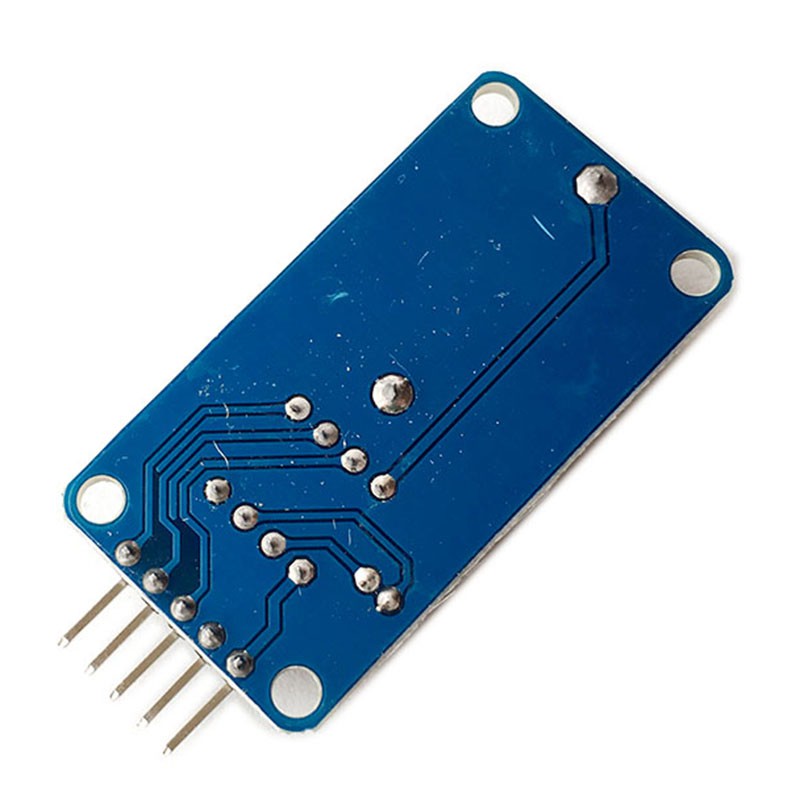

Hình ảnh sản phẩm
