5S 18V 21V 20A Pin Lithium-Ion Li-Ion Bảo vệ Bộ sạc Bo mạch Gói Mạch Mô-đun BMS cho Dụng cụ Điện

Giới thiệu 5S 18V 21V 20A Pin Lithium-Ion Li-Ion Bảo vệ Bộ sạc Bo mạch Gói Mạch Mô-đun BMS cho Dụng cụ Điện

Đặc trưng:
Bảng bảo vệ pin lithium-ion PCB 5S 18V 20A PCM PCB
Chủ yếu được sử dụng cho các công cụ điện
Nó sử dụng vi mạch đặc biệt cho pin lithium 5S làm bộ xử lý để phát hiện điện áp thời gian thực, dòng điện sạc và xả và nhiệt độ môi trường xung quanh của mỗi pin
Các chức năng bảo vệ ổn định khác nhau để sạc và xả, chẳng hạn như bảo vệ quá tải, bảo vệ quá tải và bảo vệ ngắn mạch
Tiêu thụ điện năng thấp, dòng điện làm việc khoảng 25uA và dòng điện tĩnh khoảng 6uA
Chọn đúng bo mạch bảo vệ và áp dụng nó một cách thích hợp là rất quan trọng đối với tuổi thọ của pin

Sự chỉ rõ:
Điện áp sạc: 19 / 21V
Điện áp sạc một tế bào: 3,8 / 4,25V
Dòng xả liên tục: 8-20A
Quá tải điện áp phát hiện tế bào đơn: 3,85-4,25V
Bảo vệ quá tải trì hoãn: 1S
Quá tải điện áp phục hồi tế bào đơn: 3,75-4,13V
Bảo vệ quá tải Độ trễ phát hành: 1mS
Điện áp phát hiện tế bào đơn quá xả: 2-2,8V
Bảo vệ quá xả Độ trễ: 1S
Quá xả Điện áp phục hồi tế bào đơn: 2,5-3,0V
Bảo vệ quá xả Độ trễ phát hành: 100 ± 20mS
Điện áp phát hiện quá dòng: 0,1-0,4V
Dòng phát hiện quá dòng: 30 ± 5A
Độ trễ phát hiện quá dòng: 1S
Trạng thái khôi phục bảo vệ quá dòng: Tự động
Bảo vệ ngắn mạch: Hỗ trợ
Độ trễ phát hiện ngắn mạch: 250uS
Độ trễ phát hành ngắn mạch: 1S
Điện áp phát hiện ngắn mạch: 0.8V
Trạng thái khôi phục bảo vệ ngắn mạch: Tự động sau khi ngắt kết nối tải
Nhiệt độ bảo vệ: 70 ± 5 ℃
Nhiệt độ phục hồi: 55 ± 5 ℃
Sự tiêu thụ năng lượng:
- Trạng thái làm việc: 25uA (25 ℃)
-Stand-by State: 6uA (25 ℃)
Xả điện trở bên trong mạch chính: 30 ± 5mΩ
Nhiệt độ hoạt động: -40 ℃ -85 ℃ RH≤75%
Nhiệt độ lưu trữ: -40 ℃ -125 ℃ RH≤75%
Kích thước: xấp xỉ. 46 * 40mm / 1.81 * 1.57 "(L * W)

Đóng gói:
1 x Ban bảo vệ

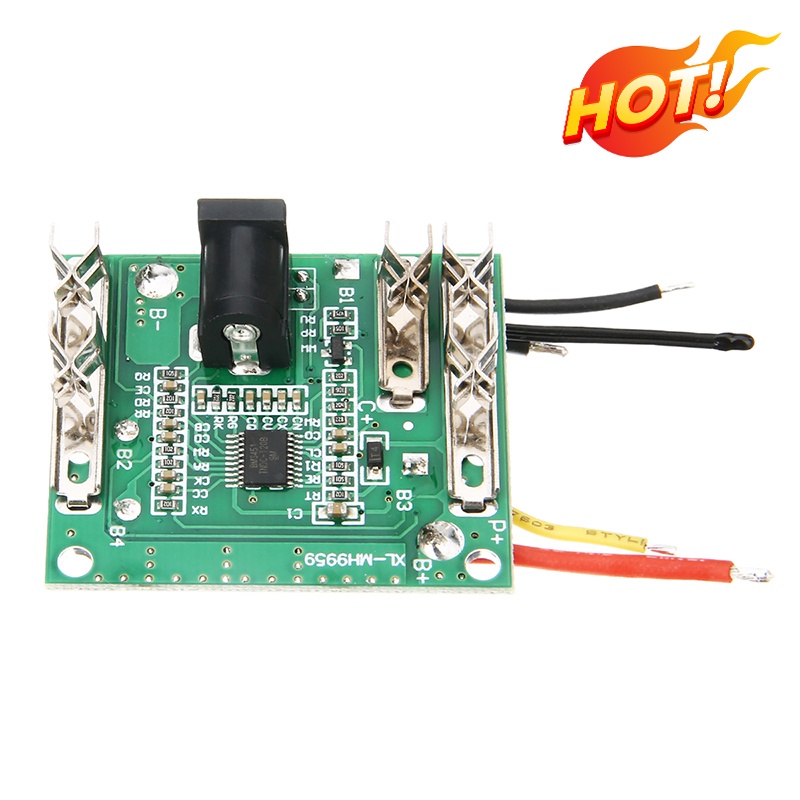

Hình ảnh sản phẩm
