Asvn❤ Mô Đun Biến Tần Sóng Sin EGS002 + IR2110

Giới thiệu Asvn❤ Mô Đun Biến Tần Sóng Sin EGS002 + IR2110

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

EG8010 là một linh kiện kỹ thuật số, có chức năng mang đến khả năng điều khiển thời gian chết của riêng chip phát điện biến tần sóng sin thuần túy rất tốt, được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc máy biến áp tần số nguồn DC-AC một giai đoạn. Cấu trúc tăng cường, an bộ dao động tinh thể 12MHz bên ngoài, đạt được độ chính xác cao và độ lệch rất nhỏ, bộ nghịch lưu sóng sin thuần túy ASIC 50Hz hoặc 60Hz. Chip sử dụng công nghệ CMOS, tích hợp bên trong bộ tạo sin SPWM, mạch điều khiển thời gian chết, dải hệ số nhân, mạch khởi động mềm, mạch bảo vệ, chức năng giao diện truyền thông nối tiếp RS232 và mô đun driver LCD nối tiếp 1602.
Đặc điểm:
Nguồn điện duy nhất 5V
Pin thiết lập bốn loại tần số đầu ra sóng hình sin thuần túy: tần số cố định 50 hz sóng hình sin thuần túy; Sóng sin thuần tần số cố định 60 hz; Tần số sóng sin tinh khiết 0-100 hz có thể điều chỉnh được; Tần số sóng sin thuần 0-400 hz có thể điều chỉnh được.
Điều chỉnh đơn cực và lưỡng cực
Đi kèm với điều khiển deadband, pin thiết lập 4 thời gian chết: Thời gian chết 300nS; Thời gian chết 500nS; Thời gian chết 1.0uS; Thời gian chết 1,5uS
Bộ dao động tinh thể 12MHz bên ngoài
Tần số sóng mang PWM 23,4KHz
Phản hồi điện áp, dòng điện, nhiệt độ thời gian thực
Bảo vệ quá áp, quá điện áp, quá dòng và quá nhiệt
Chốt chế độ khởi động mềm cài đặt thời gian phản hồi 1S
Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác bên ngoài
Cổng nối tiếp bên ngoài 128 * 32 Mô-đun LCD 1602 hiển thị điện áp, tần số, nhiệt độ và dòng điện của biến tần và các thông tin khác;
Công dụng:
Biến tần sóng sin thuần một pha
Biến tần PV
Biến tần năng lượng gió
Hệ thống UPS cung cấp điện liên tục
Hệ thống máy phát điện kỹ thuật số
Năng lượng IF
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Bộ điều chỉnh độ sáng sóng sin
Bộ điều chỉnh sóng sin
Máy tạo sóng sin

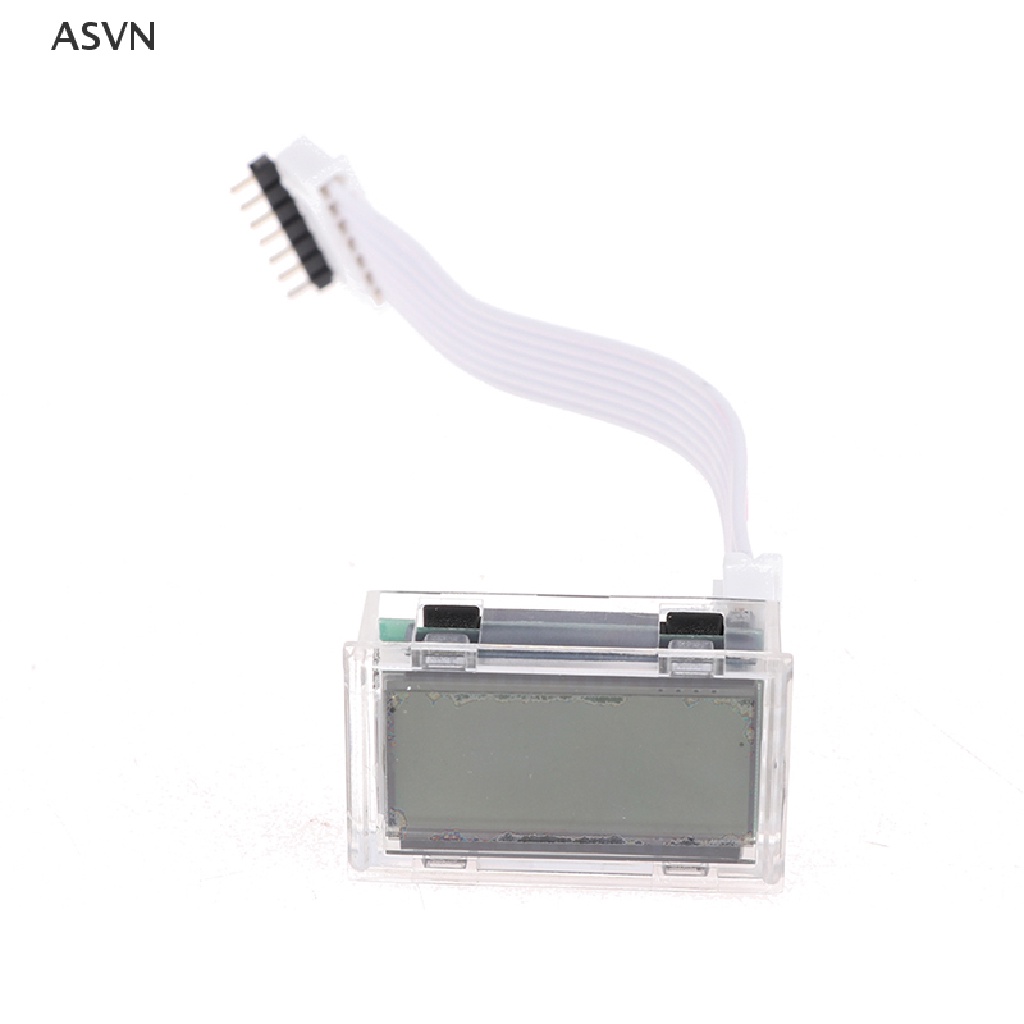

Mô tả màn hình LCD:
Khi sử dụng màn hình LCD, bảng driver kết nối EGS002 và cáp LCD phải sử dụng cáp được bảo vệ, nếu không, bộ chuyển đổi, môi trường dòng điện cao áp cao sẽ ảnh hưởng nghiêm trọng đến hoạt động của bảng mạch

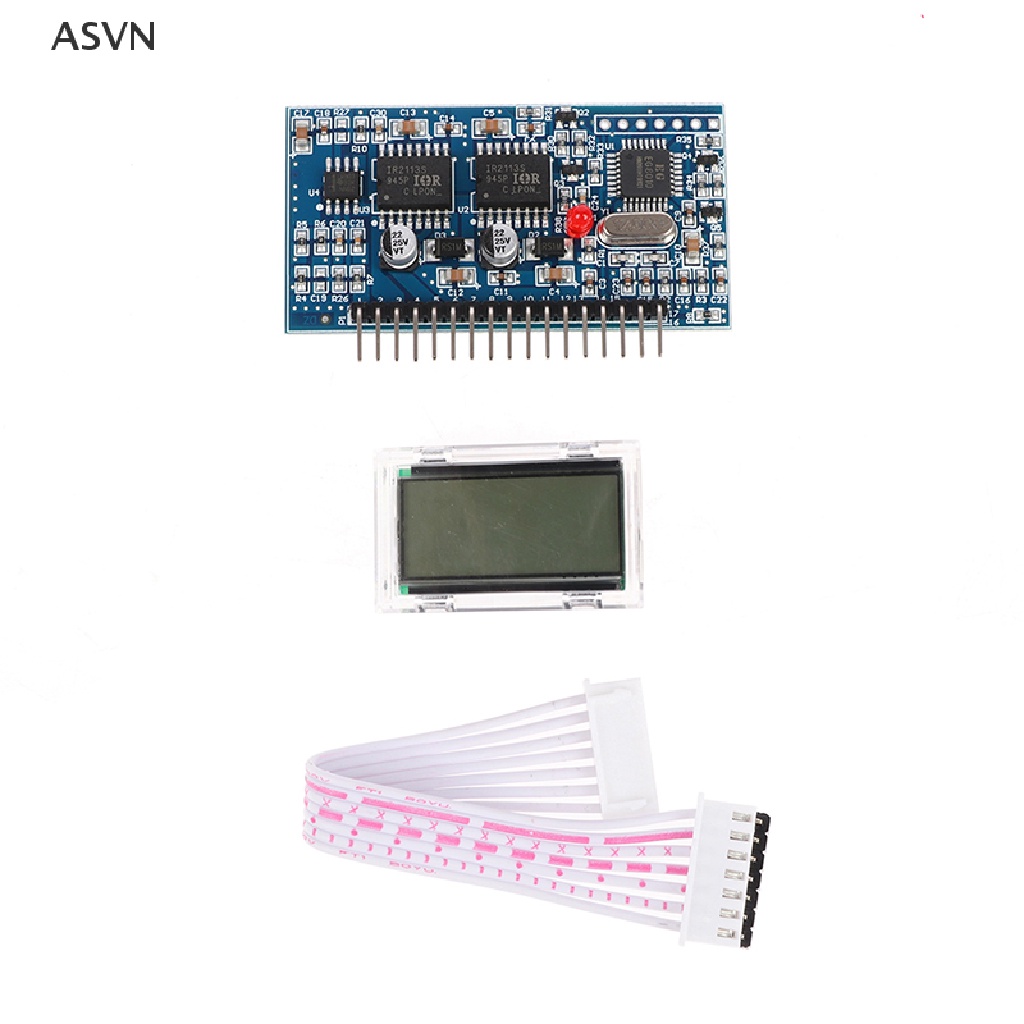

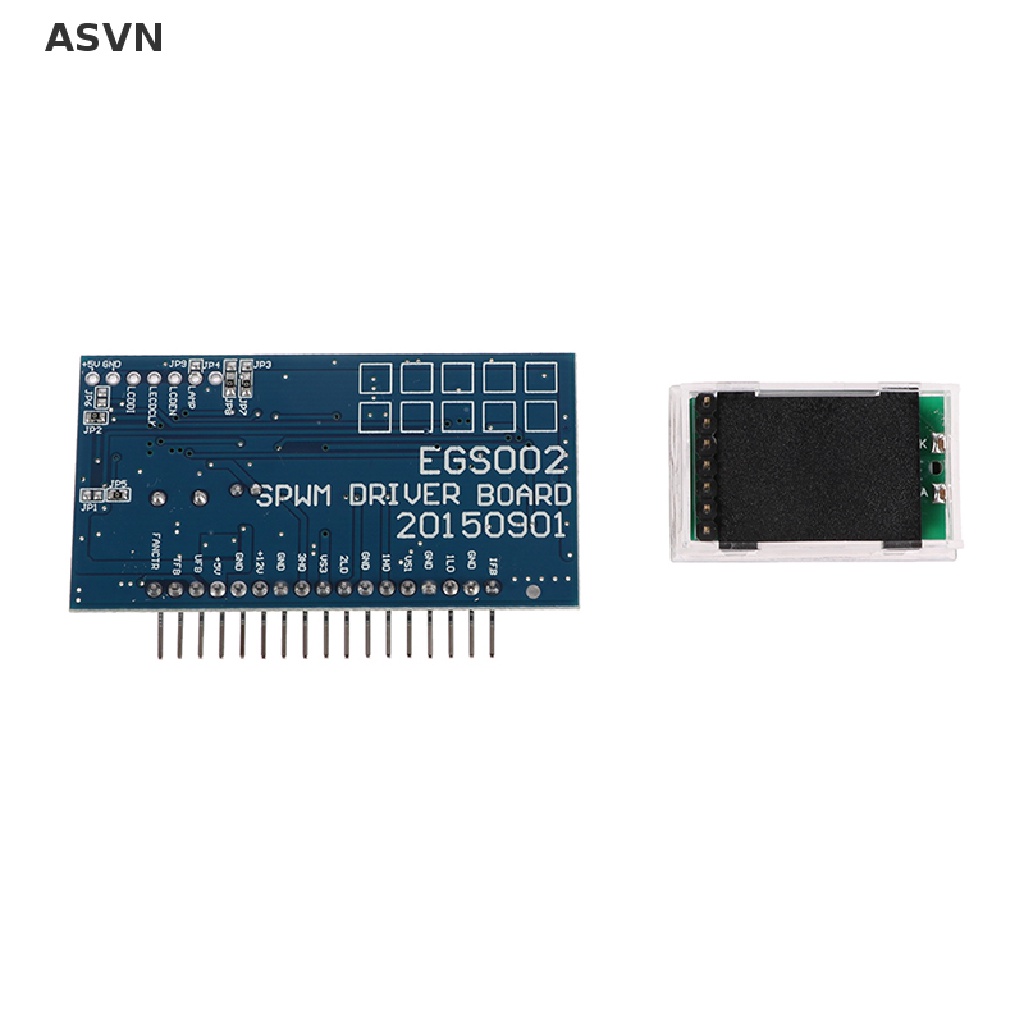

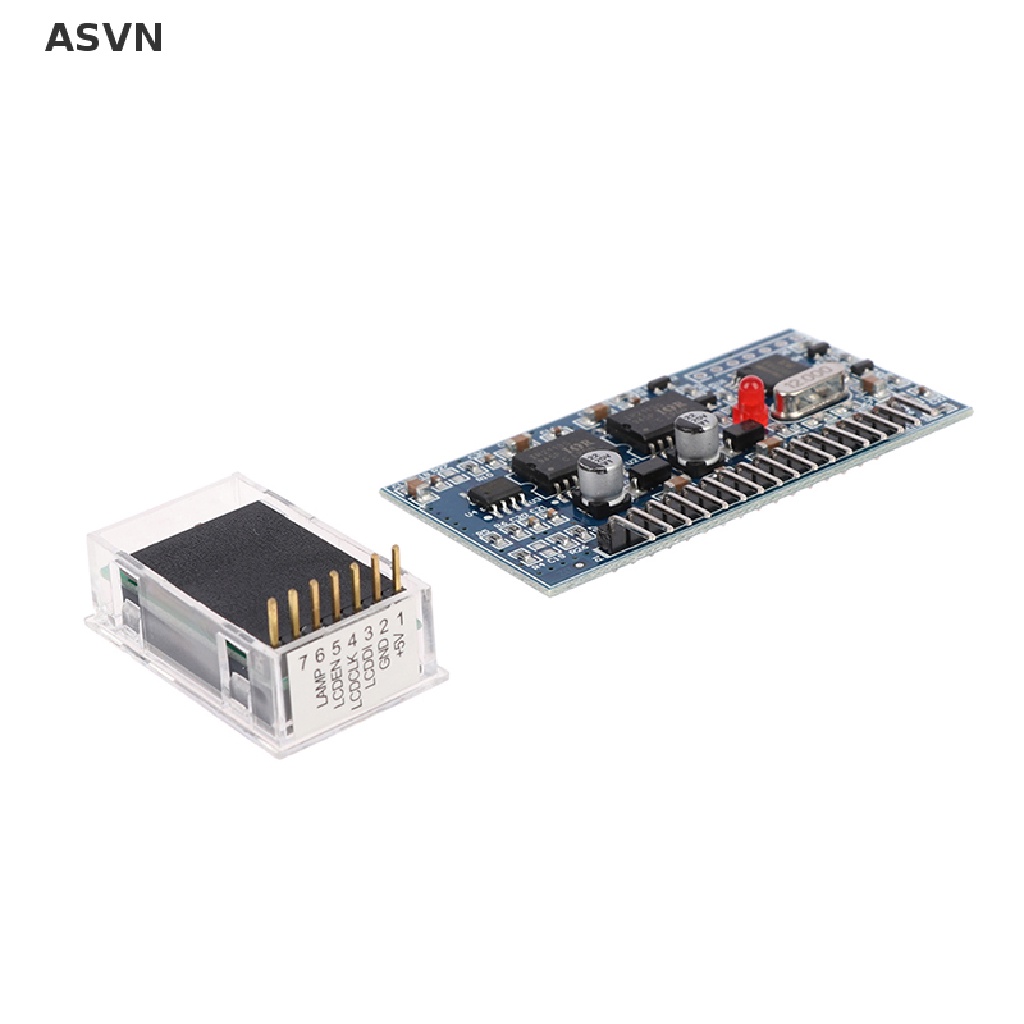

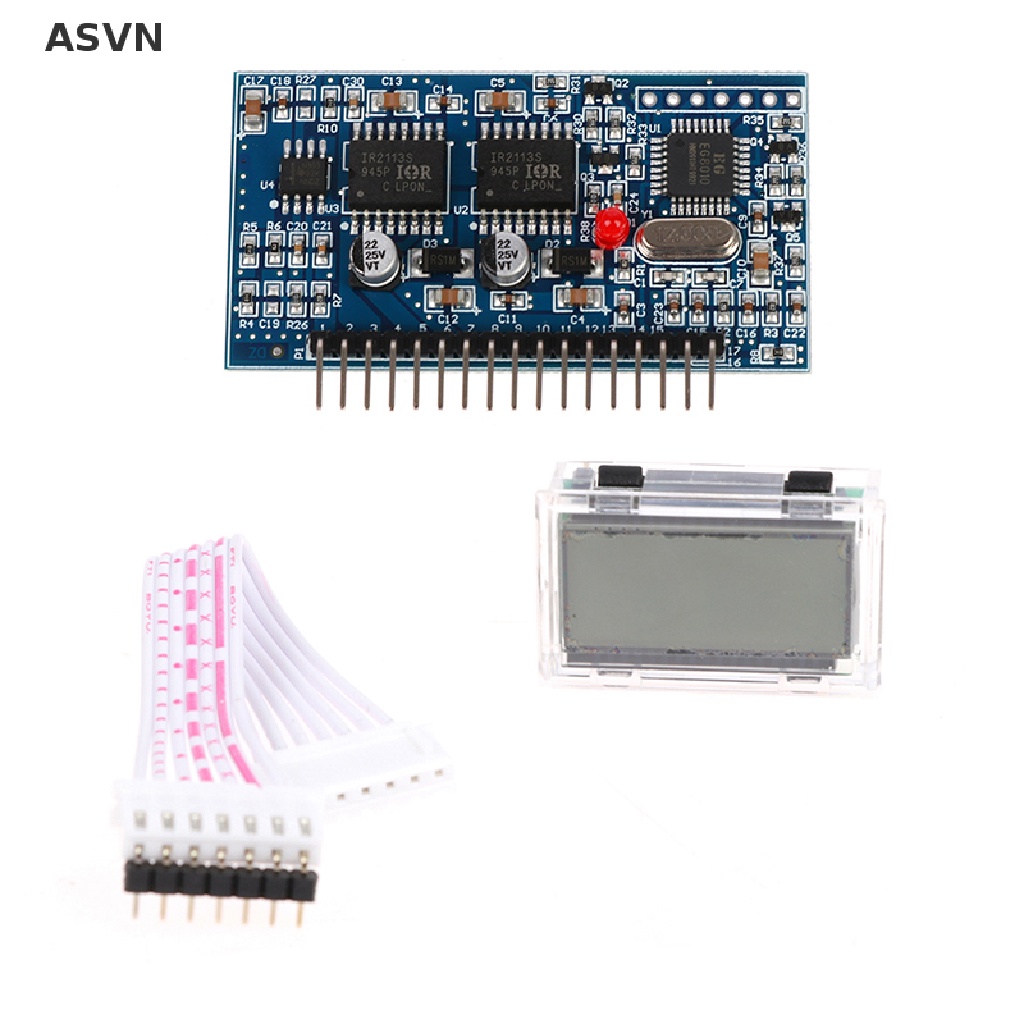

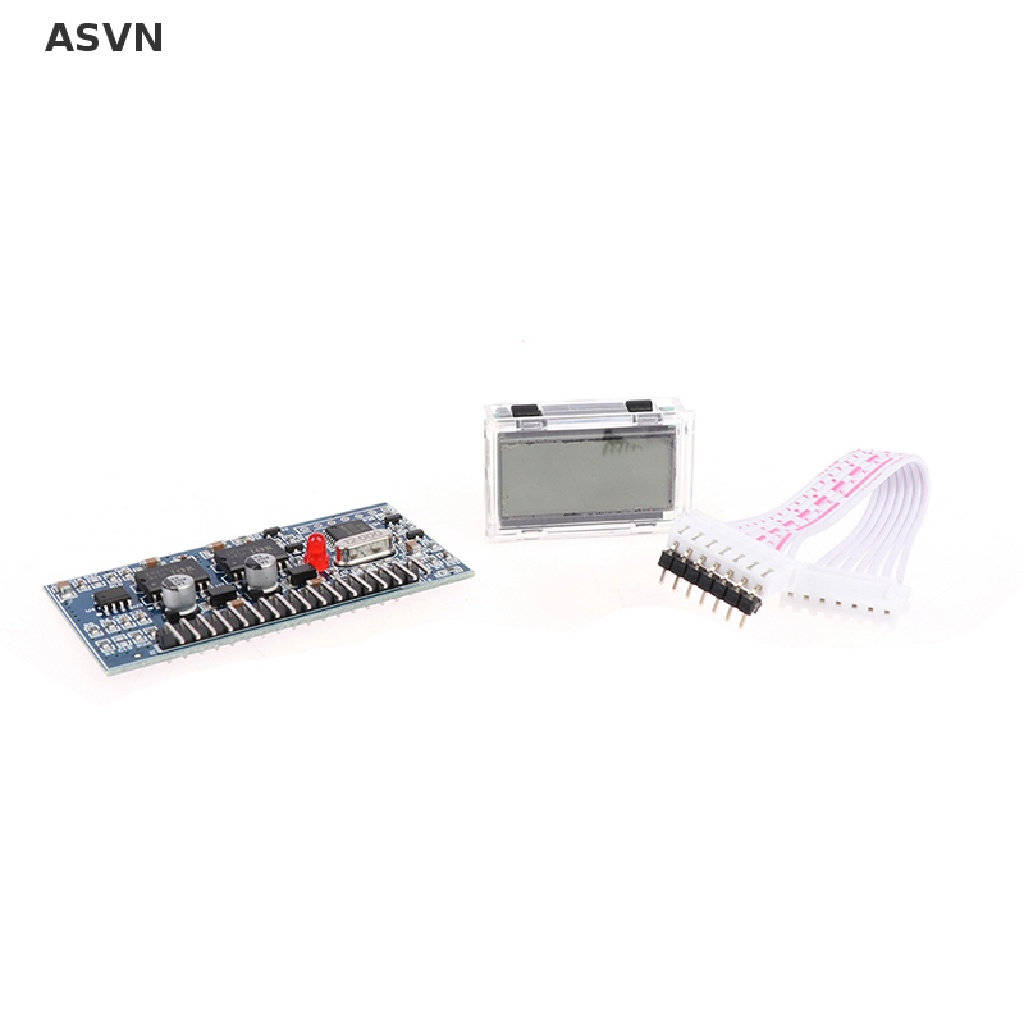

Hình ảnh sản phẩm
