Bảng Điều Khiển Đảo Ngược LCD Egs002 Nguyên Chất + LCD IR2110

Giới thiệu Bảng Điều Khiển Đảo Ngược LCD Egs002 Nguyên Chất + LCD IR2110

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

EG8010 là một kỹ thuật số, có chức năng rất tốt mang đến khả năng điều khiển thời gian chết của riêng chip phát điện biến tần sóng sin thuần túy, được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc máy biến áp tần số nguồn DC-AC một giai đoạn Kiến trúc tăng cường, an bộ dao động tinh thể bên ngoài 12MHz, để đạt được độ chính xác cao và độ méo hài rất nhỏ, bộ nghịch lưu sóng sin thuần túy ASIC 50Hz hoặc 60Hz. Chip sử dụng công nghệ CMOS, tích hợp bên trong bộ tạo sin SPWM, mạch điều khiển thời gian chết, dải hệ số nhân, mạch khởi động mềm, mạch bảo vệ, giao diện truyền thông nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 1602 chức năng.
Đặc điểm:
Nguồn điện duy nhất 5V
Pin thiết lập bốn loại tần số đầu ra sóng hình sin: sóng hình sin thuần túy tần số cố định 50 hz; Sóng sin thuần tần số cố định 60 hz; Tần số sóng sin tinh khiết 0-100 hz có thể điều chỉnh được; Tần số sóng sin thuần 0-400 hz có thể điều chỉnh được.
Điều chế đơn cực và lưỡng cực
Đi kèm với điều khiển deadband, pin thiết lập 4 thời gian chết: 300nS dead time; Thời gian chết 500nS; 1.0uS thời gian chết; 1,5uS thời gian chết
Bộ dao động tinh thể 12MHz bên ngoài
Tần số sóng mang PWM 23.4KHz
Phản hồi điện áp, dòng điện, nhiệt độ thời gian thực
Bảo vệ quá áp, quá dòng và quá nhiệt
Chốt chế độ khởi động mềm cài đặt thời gian phản hồi 1S
Giao tiếp nối tiếp để đặt điện áp đầu ra, tần số và các thông số khác bên ngoài
Cổng module nối tiếp bên ngoài 128 * 32 LCD 1602 hiển thị điện áp, tần số, nhiệt độ và dòng điện của biến tần và các thông tin khác;
Các ứng dụng:
Biến tần sóng sin thuần một pha
Biến tần PV
Biến tần năng lượng gió
Hệ thống UPS cung cấp điện liên tục
Hệ thống máy phát điện kỹ thuật số
IF quyền lực
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Bộ điều chỉnh độ sáng sóng sin
Bộ điều chỉnh sóng sin
Máy tạo sóng sin
Mô tả màn hình LCD:
Trong việc sử dụng màn hình LCD, kết nối bảng điều khiển EGS002 và cáp LCD phải sử dụng cáp được bảo vệ, nếu không, bộ chuyển đổi, môi trường dòng điện cao có điện áp cao sẽ ảnh hưởng nghiêm trọng đến hoạt động của tấm ổ đĩa

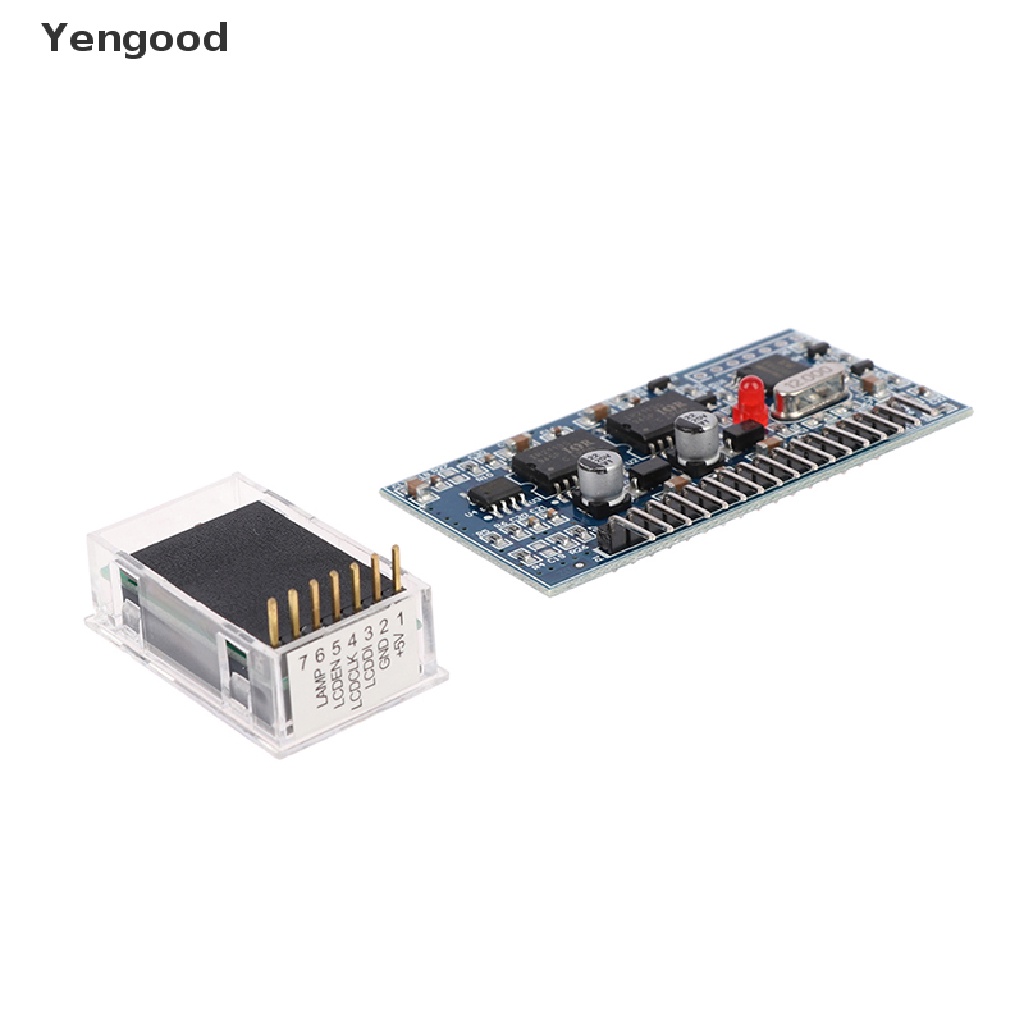

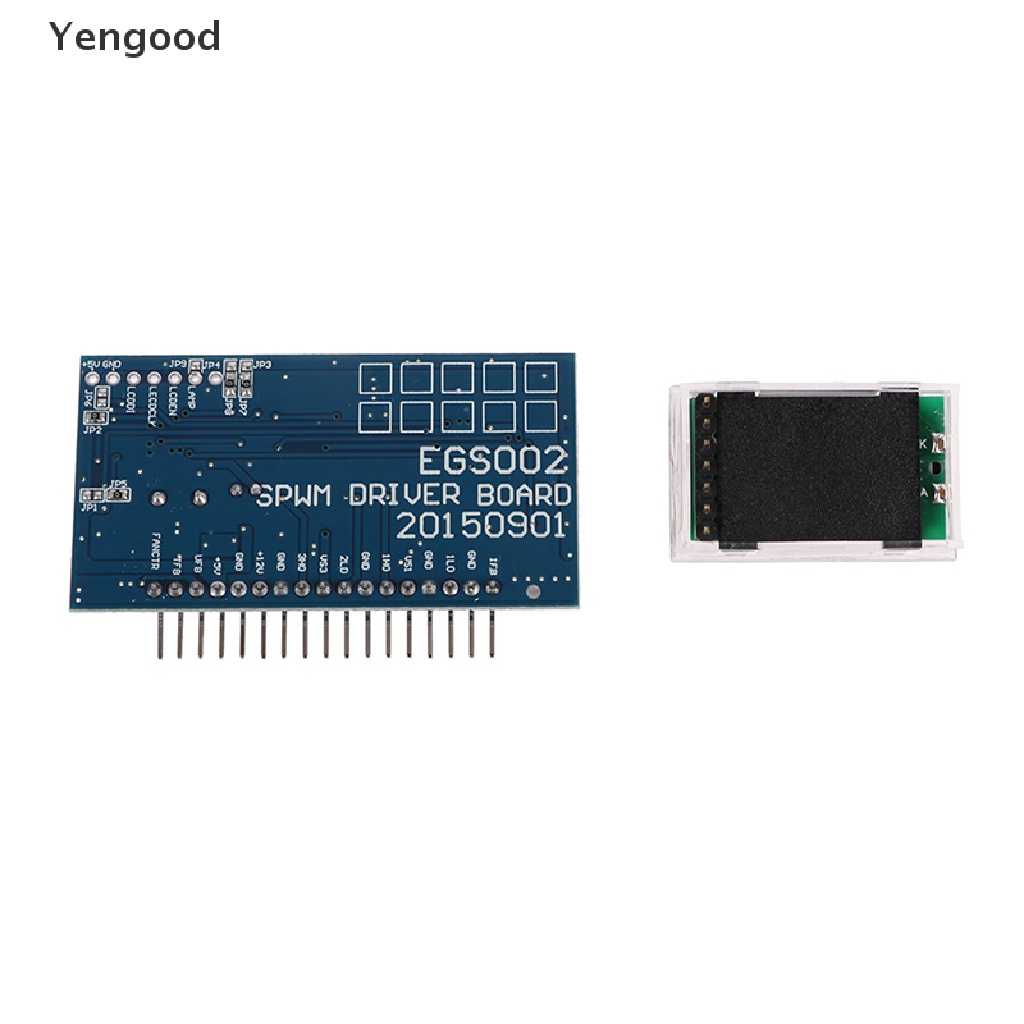

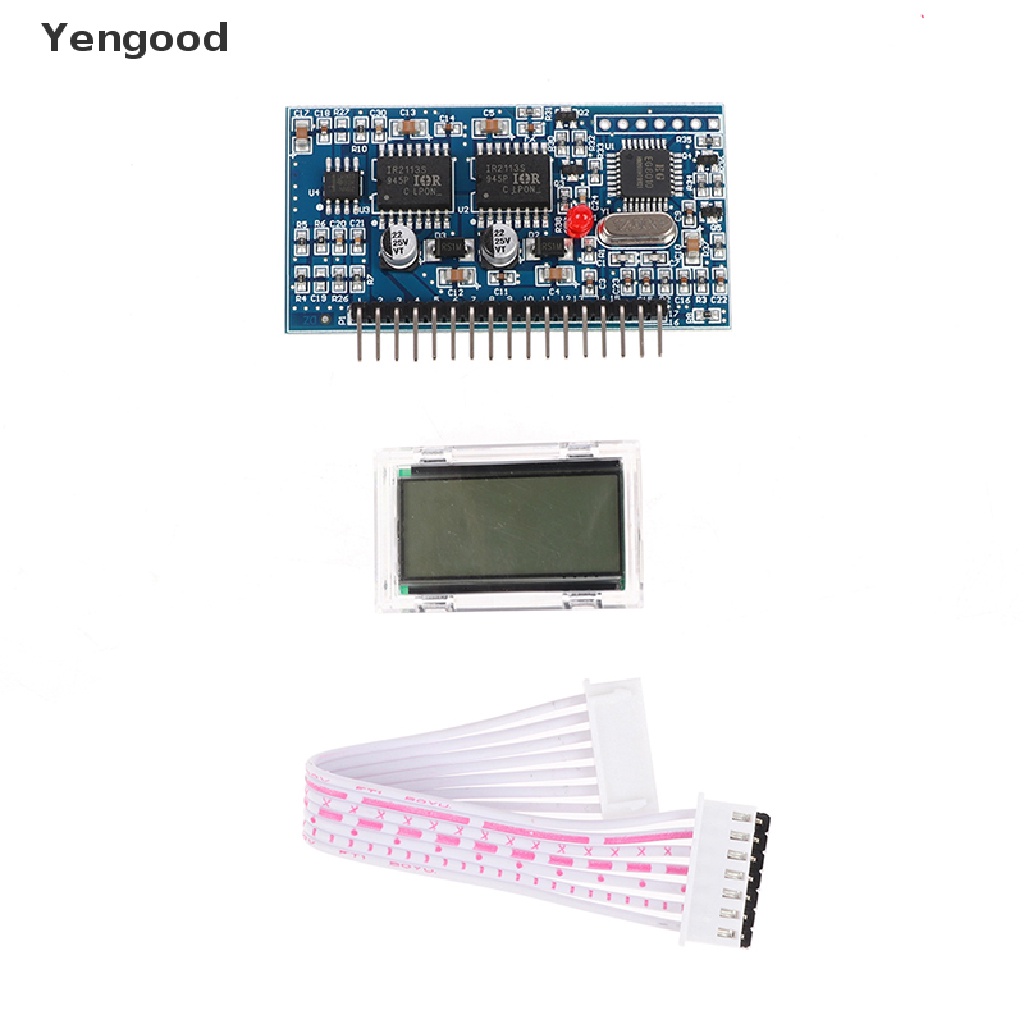

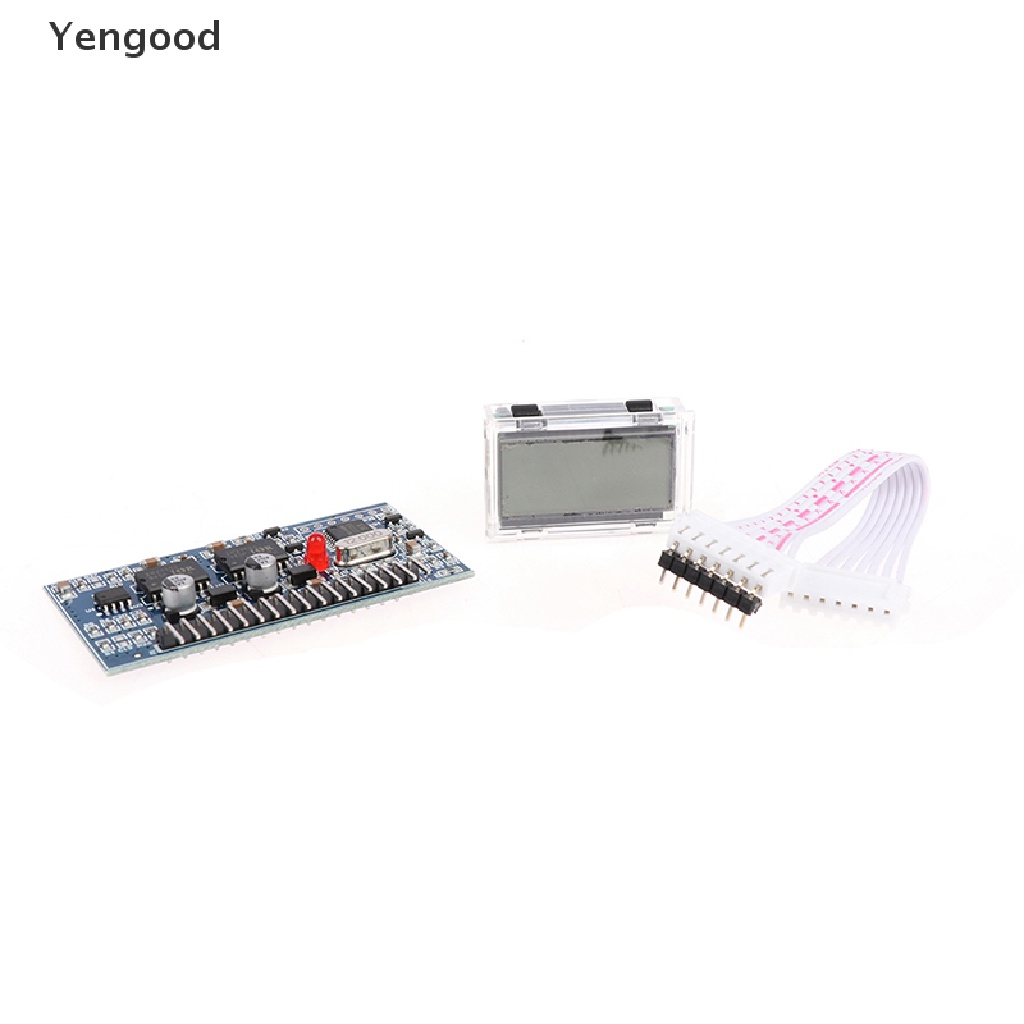

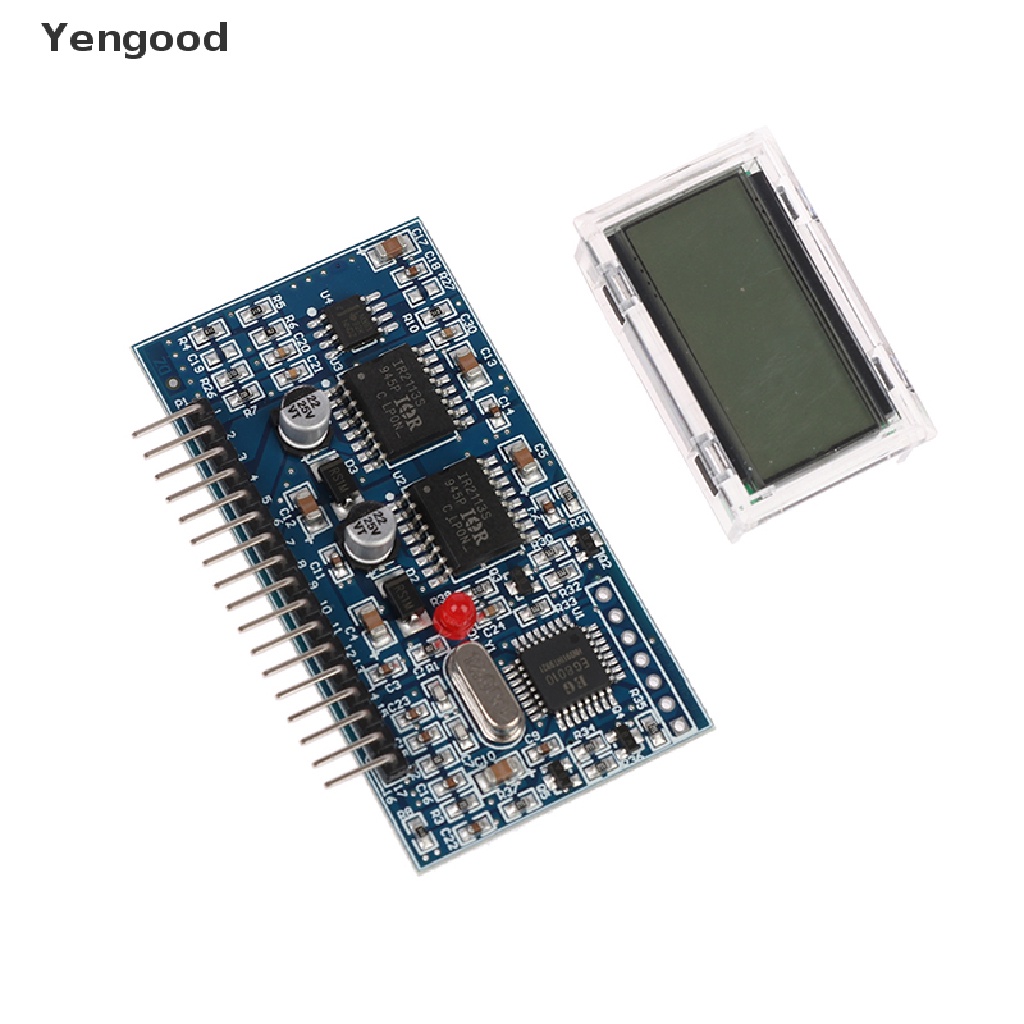

Hình ảnh sản phẩm
