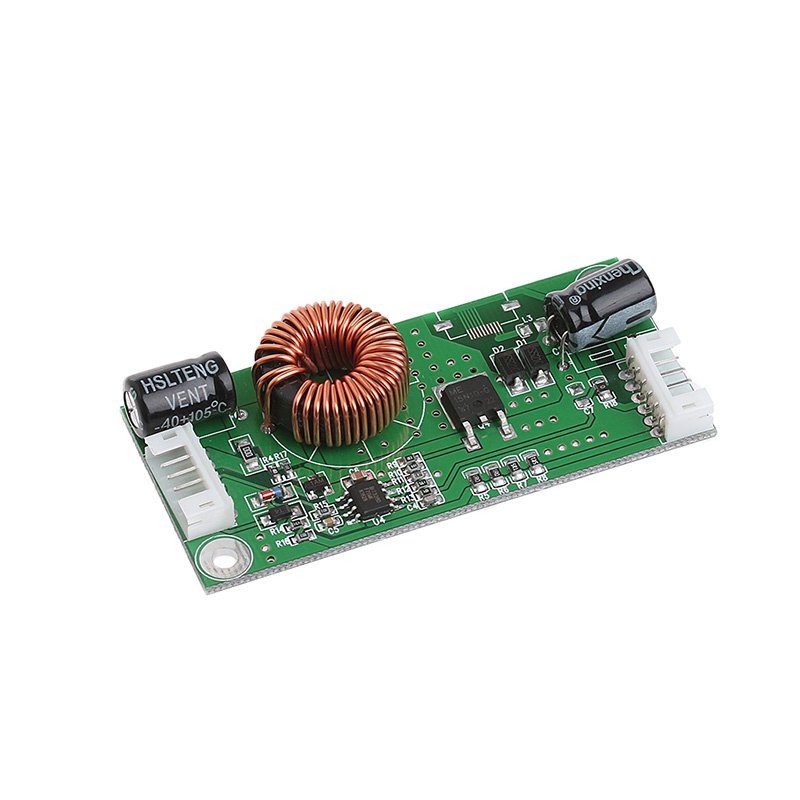

Bảng Điều Khiển Đèn LED Nền IOR 14-37 Inch Cho TV LCD

Giới thiệu Bảng Điều Khiển Đèn LED Nền IOR 14-37 Inch Cho TV LCD

Bảng điều khiển đèn nền LED 14-37 Inch TV LCD Dòng điện không đổi Bước lên
Tính năng '
Bảng điều khiển đèn nền LED 1,14-37 inch Bảng điều khiển dòng điện không đổi
2.Cấu trúc BOOST . Hiệu suất chuyển đổi đạt hơn 92 "
3.Nhiệt độ thấp của thiết bị. độ ổn định có tuổi thọ lâu hơn
4.Pcb nhỏ , thiết kế mỏng , lỗi điều khiển hiện tại trong khoảng ± 5 "
5.Sản phẩm này là bảng dòng điện không đổi. điện áp được điều chỉnh tự động
Thông số kỹ thuật '
Mã biểu tượng Điện tử chung của Đèn nền '
Vcc " Cực dương của nguồn điện áp ; Điện áp cung cấp mạch ( điện áp thường là 12V hoặc 24V)
On 'OFF,2ON,ON 'BL ' Chuyển đổi chân tín hiệu
Pwm,pdim,vdaj,bl-pwm ' Chân điều chỉnh độ sáng
Gnd * Điện cực âm ( điện cực âm)
Led ' ' điện cực dương của diode phát quang (lamp)
Led- - điện cực âm của diode phát quang (lamp)
Sự gia tăng nhiệt độ được kiểm soát ở khoảng 25 độ ( Nhiệt độ tăng = nhiệt độ bề mặt thiết bị - nhiệt độ môi trường)
Giới hạn các thông số '
Khi nào đến đầu vào 24V " Vout = 75V Iout - tối đa 720mA hoặc 60W
Khi nào đến đầu vào 12V " Vout = 75V Iout = 400mA tối đa hoặc 30W
Bạn có thể sử dụng nguồn điện 12V để giảm chi phí hệ thống
Mẹo ấm
Thông số giới hạn đề cập đến công suất tối đa khi sản phẩm trong quá trình ứng dụng . Trên thực tế , vui lòng theo các thông số giới hạn để đảm bảo độ tin cậy của sản phẩm khi sử dụng .
Kích thước PCB " khoảng 6,80 '3,0cm '2,68 '1,18 '
Không có gói bán lẻ
Số lượng × 1Pc
Lưu ý " Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Gói bao gồm '
1 x Mô-đun
