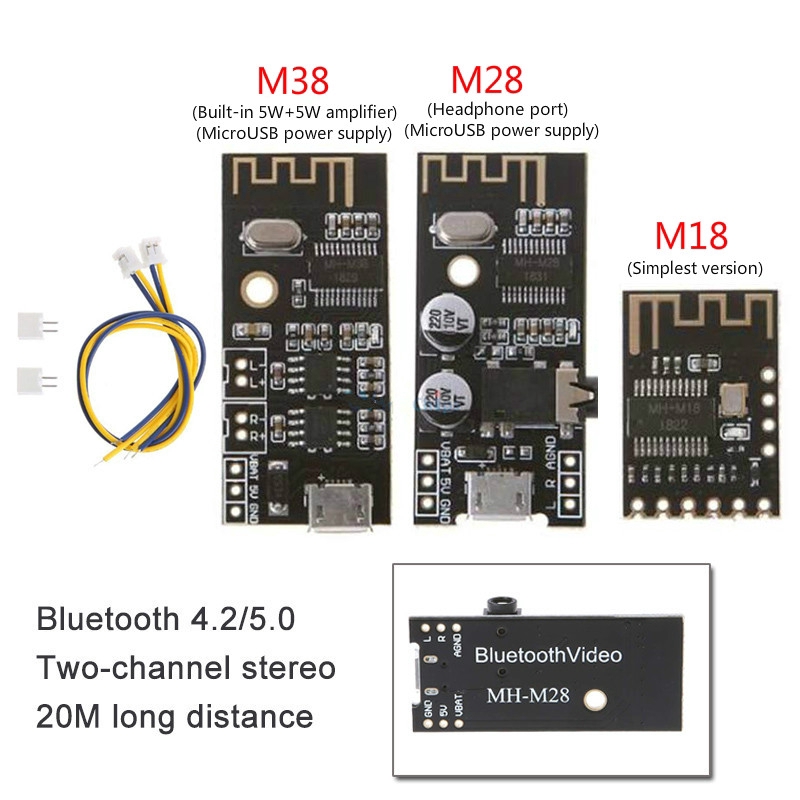

Bảng giải mã âm thanh MH-MX8 không dây BLT 4.2 cao cấp M18 M28 M38

Giới thiệu Bảng giải mã âm thanh MH-MX8 không dây BLT 4.2 cao cấp M18 M28 M38

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

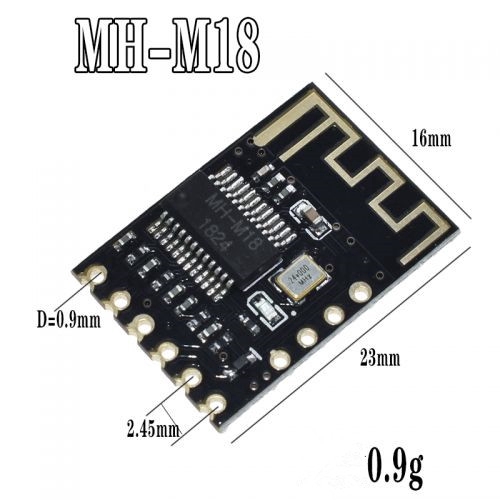

MH-M18
Chân
KHÓA: Nút điều khiển thiết bị đầu cuối (4 nút đặc trưng, yêu cầu có điện)
Tắt tiếng: Ngõ điều khiển tắt tiếng (ngõ ra mức cao 3.3V khi tắt tiếng, ngõ ra mức thấp khi phát lại)
VCC: Nguồn điện dương 5V (Nguồn điện pin Lithium 3.7V yêu cầu diode mạch ngắn)
GND: nguồn điện âm
L: Đầu ra kênh trái
R: Đầu ra kênh phải
Đặc tính:

Ngõ điều khiển: dùng để điều khiển bo mạch khuếch đại công suất. Khi tắt tiếng, tắt tiếng được xuất ra mức độ cao 3,3V và xuất ra mức thấp trong khi phát lại.
Điều khiển nút phím: Chức năng này yêu cầu kết nối thêm điện trở và nút.
Chức năng tắt nguồn âm lượng: Đầu ra mặc định là âm lượng 100%. Nhấn nút để điều khiển tăng giảm âm lượng. Nếu âm lượng bộ điều khiển nhỏ hơn 15%, đầu ra âm lượng sẽ là 15% sau khi có nguồn điện trợ lại; nếu âm lượng điều khiển lớn hơn 15%, âm lượng ban đầu sẽ không thay đổi sau khi bật nguồn.

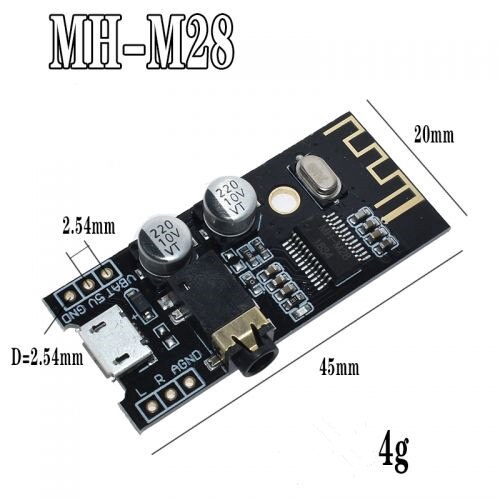

MH-M28
Chân
5V: Nguồn điện dương 5V
GND: Nguồn điện âm
VBAT: Pin Lithium dương 3.7-4.2V
L: Đầu ra kênh trái
R: Đầu ra kênh phải
AGND: Âm thanh âm đất

Đặc tính:
Nguồn điện: Có thể được cấp nguồn trực tiếp bằng cáp MICRO USB Android 5V hoặc có thể được kết nối với nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện nguồn 5V và 3.7V là khác nhau. Điện áp 5V được kết nối với 5V và GND, và pin lithium 3.7V được kết nối với VBAT và GND.
Đầu ra âm thanh: Tai nghe có thể được kết nối trực tiếp với giao diện âm thanh 3,5 mm hoặc nó có thể được kết nối với đầu vào âm thanh của bảng mạch khuếch đại công suất (giao diện L / R / AGND có thể được kết nối trực tiếp).

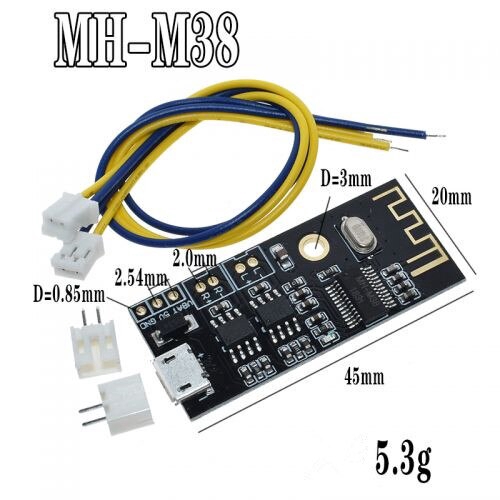

MH-M38
Chân
5V: Nguồn điện dương 5V
GND: nguồn điện âm
VBAT: Pin Lithium dương 3.7-4.2V
L + / L-: Đầu ra kênh trái (loa trực tiếp)
R + / R-: Đầu ra kênh phải (loa trực tiếp)

Đặc tính:
Nguồn điện: Có thể được cấp nguồn trực tiếp bằng cáp MICRO USB Android 5V hoặc có thể được kết nối với nguồn điện 5V hoặc pin lithium 3.7V. Lưu ý rằng giao diện nguồn 5V và 3.7V là khác nhau. 5V được kết nối với 5V và GND, và pin lithium 3.7V được kết nối với VBAT và GND.
Dòng điện hoạt động tối đa là 5V2A. Nên sử dụng nguồn điện 5V2A được điều chỉnh để có chất lượng âm thanh tốt hơn.
Hỗ trợ card âm thanh USB, ổ đĩa (cắm và chạy). Kết nối mô-đun với máy tính bằng cáp USB và máy tính có thể phát nhạc thông qua đầu ra bộ khuếch đại mô-đun.
Đầu ra âm thanh: xuất tín hiệu âm thanh nổi trái và phải, có thể được kết nối với hai loa 2-8 ohm, 3-5W và 4 loa Euro 5W.
Sản phẩm này có mạch khuếch đại công suất 5W kép riêng, và không được kết nối với bộ khuếch đại khác! Đầu ra của hai bộ khuếch đại không thể được kết nối song song hoặc các cực âm được kết nối với nhau, nếu không chip khuếch đại công suất sẽ bị hỏng.

#Bảng mô đun giải mã âm thanh MH-MX8 không dây BLT 4.2 chất lượng DIY M18 M28 M38

Hình ảnh sản phẩm
