Bảng Mạch 5S 18V 21V 20A Li-Ion

Giới thiệu Bảng Mạch 5S 18V 21V 20A Li-Ion

Tính năng '
Bo mạch bảo vệ dành cho pin Li-ion 5 dòng , chủ yếu được sử dụng cho các dụng cụ điện .

Nó sử dụng IC đặc biệt cho pin liti 5S làm bộ xử lý để phát hiện điện áp thời gian thực. dòng sạc và xả và nhiệt độ môi trường xung quanh của mỗi loại .

Ổn định các chức năng bảo vệ khác nhau để sạc và xả , chẳng hạn như bảo vệ quá tải , bảo vệ quá tải và bảo vệ ngắn mạch .

Tiêu thụ điện năng thấp . Dòng điện làm việc khoảng 25uA và dòng điện tĩnh khoảng 6uA .

Chọn đúng bảng bảo vệ và áp dụng nó một cách thích hợp là điều quan trọng đối với tuổi thọ pin của bạn .



Thông số kỹ thuật '

Điện áp Điện áp sạc 19-21v
Điện áp sạc di động đơn 3,8 '4,25V
Hiện tại Xả liên tục hiện tại 8-20a
Bảo vệ quá tải Quá tải điện áp phát hiện tế bào đơn 3,85-4,25v
Độ trễ bảo vệ quá tải 1s
Quá tải điện áp phục hồi tế bào đơn 3,75-4,13v
Bảo vệ quá tải Phát hành trễ 1ms
Bảo vệ quá xả Quá xả điện áp phát hiện tế bào đơn 2-2,8v
Độ trễ bảo vệ quá xả 1s
Quá xả điện áp phục hồi tế bào đơn 2,5-3,0v
Độ trễ phát hành bảo vệ quá xả 100 x 20mS
Bảo vệ quá dòng Điện áp phát hiện quá dòng 0,1-0,4v
Dòng phát hiện quá dòng 30 '5A
Độ trễ phát hiện quá dòng 1s
Trạng thái phục hồi Tự động
Bảo vệ ngắn mạch Hỗ trợ Có
Độ trễ phát hiện ngắn mạch 250us
Độ trễ phát hành ngắn mạch 1s
Điện áp phát hiện ngắn mạch 0,8v
Trạng thái phục hồi Tự động sau khi ngắt kết nối tải
Bảo vệ quá nhiệt Nhiệt độ bảo vệ 70±5°
Nhiệt độ phục hồi 55±5°
Mức tiêu thụ điện Trạng thái làm việc 25ua ( 25°)
Trạng thái chờ 6ua '25°)
Kháng nội bộ Xả điện trở bên trong mạch chính 30,5mω
Nhiệt độ Nhiệt độ hoạt động -40°-85° Rh≤75 '
Nhiệt độ lưu trữ -40°-125° Rh≤75 '
Kích thước Chiều dài-Chiều rộng 46 '40mm '1,81 '1,57 '





Gói bao gồm '



1 x Ban bảo vệ

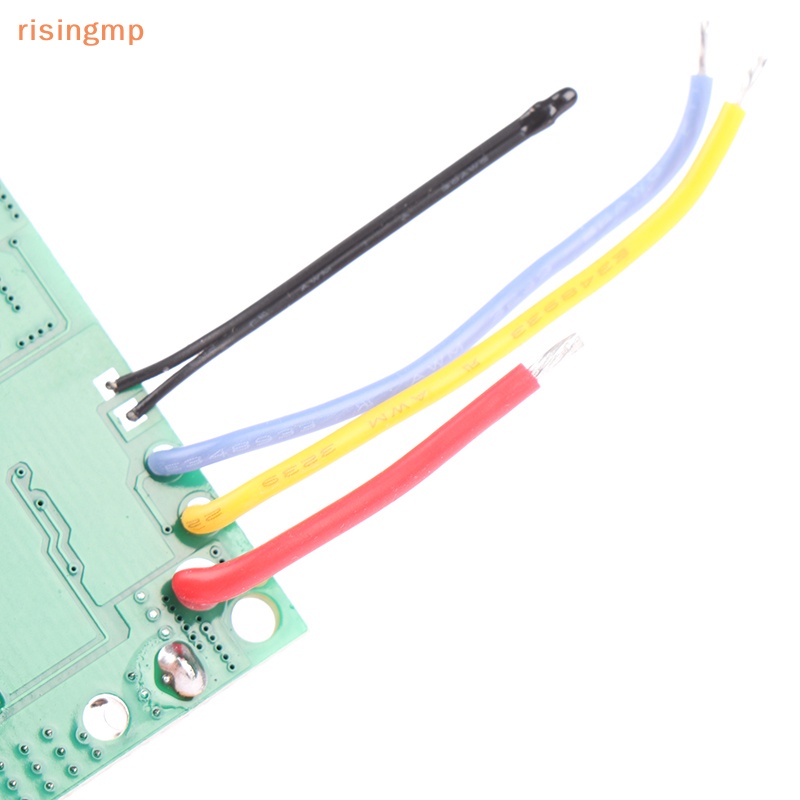

Hình ảnh sản phẩm
