Bảng Mạch Bảo Vệ Pin Đặc Biệt 18650 7S 10A BMS 26V Tiếp Xúc 10A

Giới thiệu Bảng Mạch Bảo Vệ Pin Đặc Biệt 18650 7S 10A BMS 26V Tiếp Xúc 10A

Kích thước bảng bảo vệ: 126 * 17,5MM, hai hình bầu dục, được đặt trên đỉnh của bảy cạnh 18650 theo từng bên.
Bảng này có thể được sử dụng cho 7 loạt dòng làm việc chung 5A--15A, sắt và lithium 3.2V và ternary 3.7V có thể được

Hướng dẫn hàn dòng chính:
1. B-: Khả năng kết nối cực âm của bộ pin và đầu cuối B trên tấm bảo vệ bằng dây dày
2. P-: Kết nối an toàn thiết bị đầu cuối âm của tải và bộ sạc với đầu cuối P- trên tấm bảo vệ bằng dây dày.
3. P +: Khả năng kết nối cực dương của thiết bị đầu cuối tích cực của tải và bộ sạc với thiết bị đầu cuối P + trên bảng bảo vệ bằng dây dày.
4. B7: Kết nối đáng tin cậy cực dương của bộ pin và đầu cuối B + trên bảng bảo vệ bằng dây dày
5. Kết nối B-.B1.B2.B3.B4.B5.B6.B7 đến thiết bị đầu cuối của điện áp gói pin tương ứng.

Thông số kỹ thuật hoạt động:
1: Trình tự kết nối của các tế bào là: lần đầu tiên kết nối B-, sau đó kết nối các thiết bị đầu cuối phát hiện điện áp di động. Trình tự được đảo ngược khi tế bào được loại bỏ.
2: Đường phát hiện điện áp di động sử dụng cáp tiêu chuẩn, B-, P-, P +, B7 cần chọn đường kính dây thích hợp theo dòng điện xả liên tục và kích thước dòng sạc.
3: Sau khi pin và bảng bảo vệ được kết nối, đo điện áp giữa B + và P-. Nếu điện áp đo được bằng tổng điện áp của bộ pin thì bảng bảo vệ hoạt động bình thường.

Lưu ý: Khi bảng bảo vệ được kết nối với bộ pin hoặc tháo ra khỏi bộ pin, phải theo trình tự trên. Nếu không tuân theo quy trình cần thiết của các hoạt động có thể làm hỏng các thành phần của bảng bảo vệ và gây ra các hậu quả nghiêm trọng.

Gói hàng bao gồm:
1 x Bảng BMS

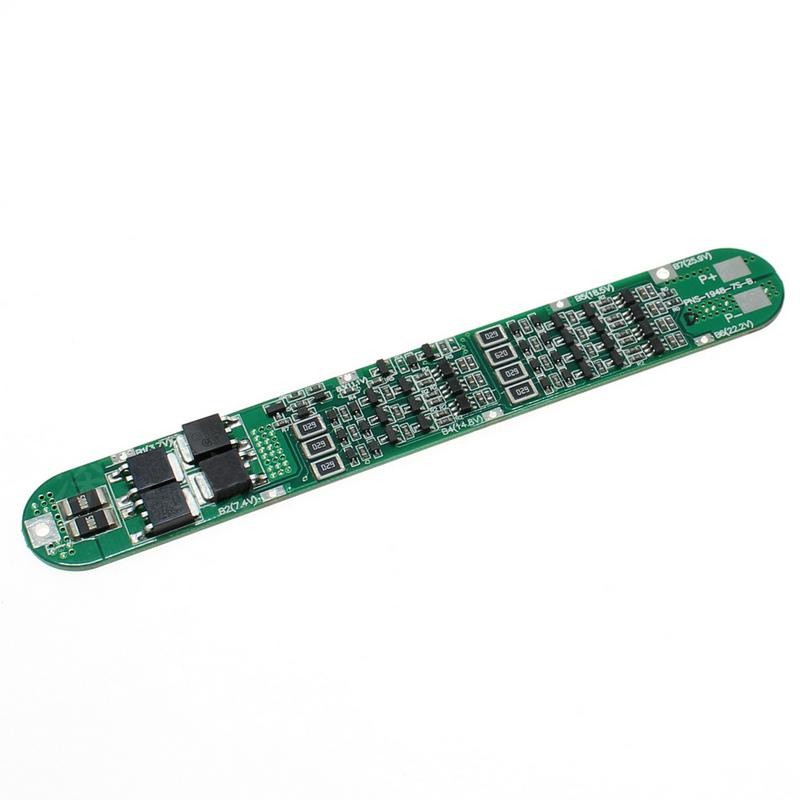

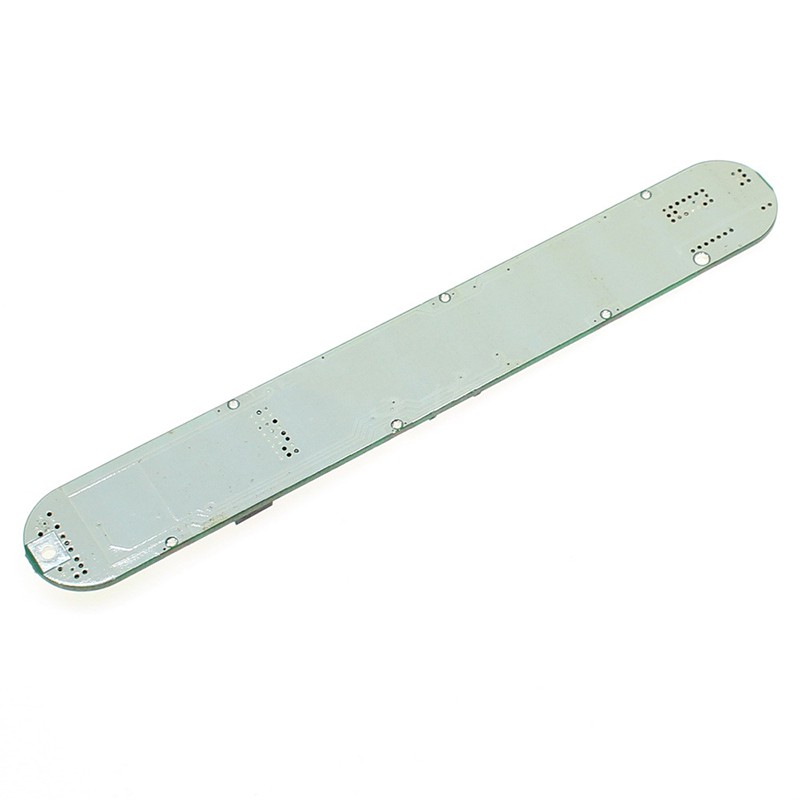

Hình ảnh sản phẩm
