Bảng Mạch Bảo Vệ Pin lithium 4S 20A 14.8V 18650 16.8V Sự Bảo Vệ

Giới thiệu Bảng Mạch Bảo Vệ Pin lithium 4S 20A 14.8V 18650 16.8V Sự Bảo Vệ

Ghi chú:
Bảng bảo vệ này không thể được sử dụng cho pin lithium iron phosphate, đèn thoát vị, bộ pin khoan điện, máy cá điện bộ pin, bộ pin xe đạp điện, pin xe đẩy, động cơ trên 775 (4A), đèn LED mắt cá 1W, Đối với những khách hàng trên Vui lòng chú ý đến những khách hàng mua kết hợp!

Phạm vi công suất được mô tả áp dụng cho các sản phẩm sau:
Biến tần năng lượng thấp, bộ pin máy mát xa, nguồn điện dự phòng đèn LED, sản phẩm điện tử, bộ pin đường phố năng lượng mặt trời, giám sát nguồn điện dự phòng và các sản phẩm khác.

Ghi chú:
Đối với các sản phẩm được xả trên dòng điện 3A, tỷ lệ xả pin phải trên 3C.
Công thức tính tỷ lệ: pin tỷ lệ 1C, dung lượng 2000 bằng 2AH * 1 = 2A dòng làm việc giới hạn trên.
Pin tốc độ 3C, dung lượng 2000 bằng 2AH * 3 = 6A dòng làm việc giới hạn trên.

Trong quá trình sử dụng, pin sẽ nóng lên, có nghĩa là không áp dụng tỷ lệ pin. Trong trường hợp này, nó không thể được sử dụng trong một thời gian dài, và pin sẽ bị hỏng nhanh chóng.

Lưu ý 1: Dây tóc 0V (B-), 3.7V (B1), 7.4V (B2), 11.1V (B3), 14.8V (B +) nghiêm ngặt theo sơ đồ, không cố ý đoản mạch!
Lưu ý 2: Sau khi kết nối cáp, bạn cần sạc trước, sau đó sẽ có đầu ra.
Lưu ý 3: Khi kết nối 4 bộ pin theo chuỗi, vui lòng đảm bảo rằng điện áp của mỗi bộ pin là như nhau. Nếu chúng không giống nhau, vui lòng sạc riêng từng bộ pin và sử dụng chúng theo chuỗi. Trong quá trình kiểm tra xả, nhóm pin có điện áp giảm nhanh là pin kém.

Giải thích:
Không trộn pin tốt và pin kém với nhau! Dung lượng / điện trở bên trong càng gần của 4 bộ pin, càng tốt! (2 Pin tốt + 2 pin kém = 4 pin xấu).

Các đặc tính của bảng bảo vệ pin lithium:
Mô hình: HX-4S-D22
Dải điện áp quá tải: 4,25-4,35v ± 0,05v
Kích thước: 34,7 * 35,5 * 3,6mm
Dải điện áp xả quá mức: 2.3-3.0v ± 0.05v
Làm việc tối đa hiện tại: 10A
Nhiệt độ làm việc: -40 --- + 50℃
Dòng điện tức thời tối đa: 20A
Điều kiện bảo quản: -40-- +80℃
Dòng tĩnh: ít hơn 30uA
Tuổi thọ hiệu quả: hơn 50000 giờ
Nội trở: ít hơn 100mΩ
Bảo vệ ngắn mạch: có thể bảo vệ, cần sạc lại để khôi phục
Điện áp sạc 16,8V-17V

Kích thước bảng bảo vệ và mô tả thiết bị;
Kích thước của bảng bảo vệ là 34,7 * 35,5 * 3,6mm; các thành phần là chip bảo vệ S-8254AA và D403 * 4

Mô tả điểm S: thêm công tắc cảm biến nhiệt độ mở bình thường có thể mở rộng hiệu quả bảo vệ nhiệt độ

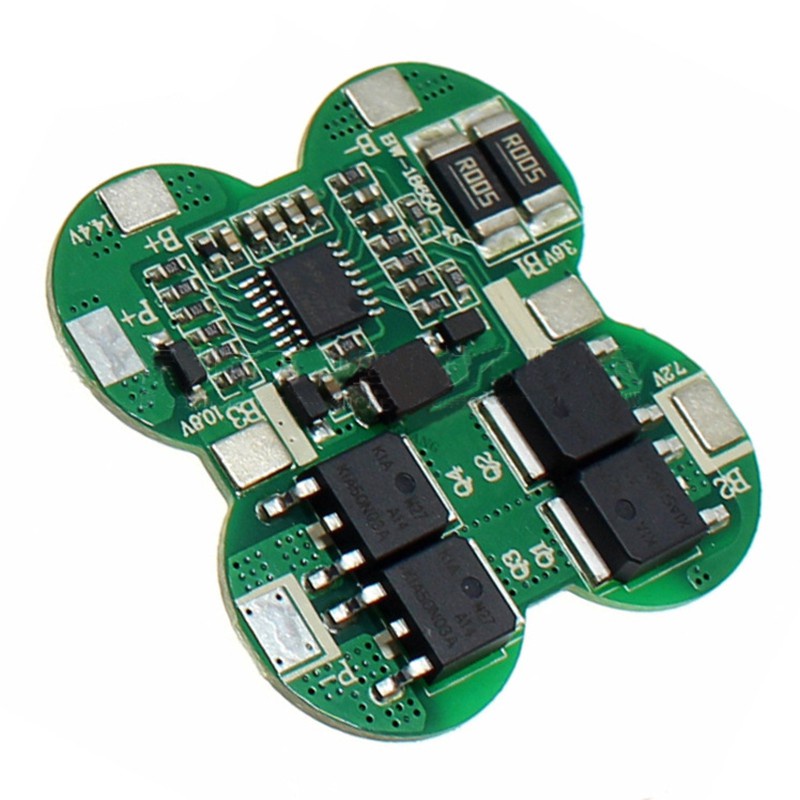

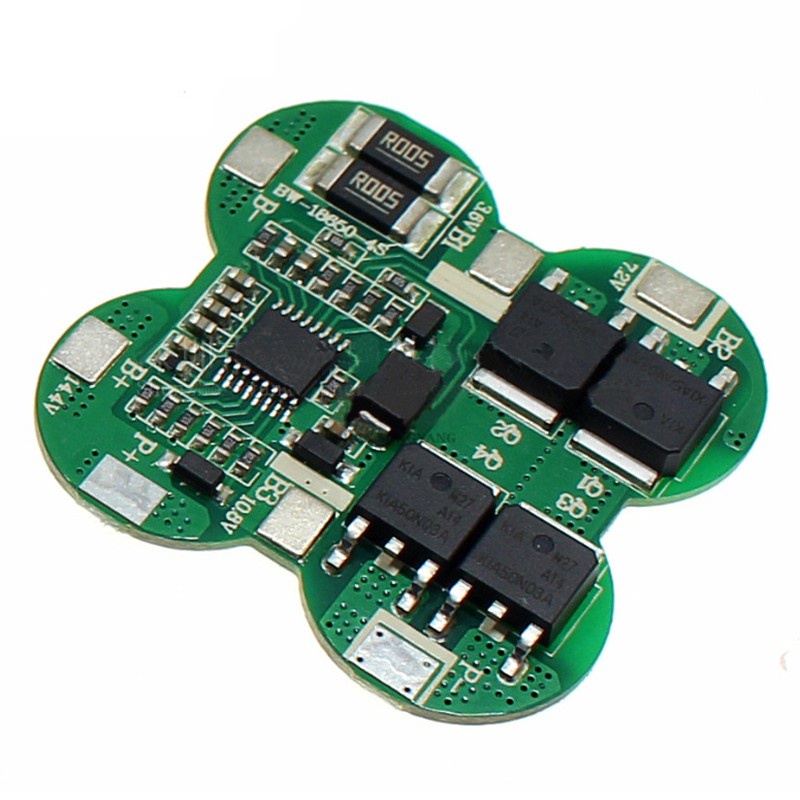

Hình ảnh sản phẩm
