Bảng mạch bảo vệ pin lithium Lli-ion 5s 18v 21v 20a

Giới thiệu Bảng mạch bảo vệ pin lithium Lli-ion 5s 18v 21v 20a

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Đặc điểm:
Bảng mạch bảo vệ pin lithium-ion PCB 5S 18V 20A PCM PCB
Chủ yếu được sử dụng cho các công cụ điện
Sử dụng IC đặc biệt dành cho pin lithium 5S làm bộ xử lý để nhận diện điện áp thời gian thực, dòng điện sạc và xả và nhiệt độ môi trường xung quanh của mỗi pin
Có các chức năng bảo vệ ổn định khác nhau để sạc và xả, chẳng hạn như bảo vệ quá tải, bảo vệ quá xả và bảo vệ ngắn mạch
Tiêu thụ điện năng thấp, dòng điện hoạt động khoảng 25uA và dòng điện tĩnh khoảng 6uA
Chọn đúng bảng mạch bảo vệ và sử dụng nó một cách thích hợp là điều quan trọng đối với tuổi thọ của pin

Chi tiết:
Điện áp sạc: 19/ 21V
Điện áp sạc 1 ô: 3,8/ 4,25V
Dòng xả liên tục: 8-20A
Nhận diện điện áp quá sạc 1 ô: 3,85-4,25V
Bảo vệ độ trễ quá sạc: 1S
Nhận diện điện áp quá tải 1 ô: 3,75-4,13V
Bảo vệ độ trễ quá tải: 1mS
Nhận diện điện áp quá xả 1 ô: 2-2,8V
Bảo vệ độ trễ quá xả: 1S
Điện áp khôi phục quá xả 1 ô: 2,5-3,0V
Bảo vệ độ trễ quá xả: 100 ± 20mS
Nhận diện điện áp quá dòng: 0,1-0,4V
Nhận diện dòng điện quá dòng: 30 ± 5A
Nhận diện độ trễ quá dòng: 1S
Bảo vệ tình trạng khôi phục quá dòng: Tự động
Bảo vệ ngắn mạch: Hỗ trợ
Nhận diện độ trễ ngắn mạch: 250uS
Độ trễ ngắn mạch: 1S
Nhận diện điện áp ngắn mạch: 0.8V
Bảo vệ khôi phục tình trạng ngắn mạch: Tự động sau khi ngắt kết nối tải
Nhiệt độ bảo vệ: 70 ± 5℃
Nhiệt độ khôi phục: 55 ± 5℃
Tiêu thụ điện năng:
- Tình trạng hoạt động: 25uA (25℃)
- Tráng thái chờ: 6uA (25 ℃)
Xả điện trở bên trong mạch chính: 30 ± 5mΩ
Nhiệt độ hoạt động: -40℃ -85℃ RH≤75%
Nhiệt độ lưu trữ: -40℃ -125℃ RH≤75%
Kích thước: Khoảng 46 * 40mm/ 1.81 * 1.57" (dài * rộng)

Gói hàng bao gồm:
1 x Bảng mạch bảo vệ

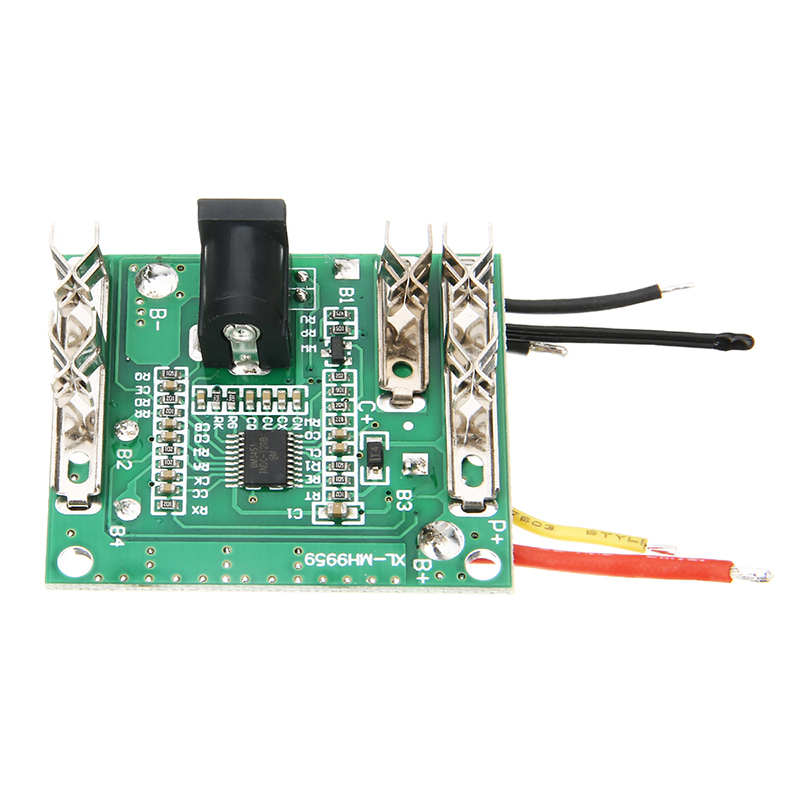

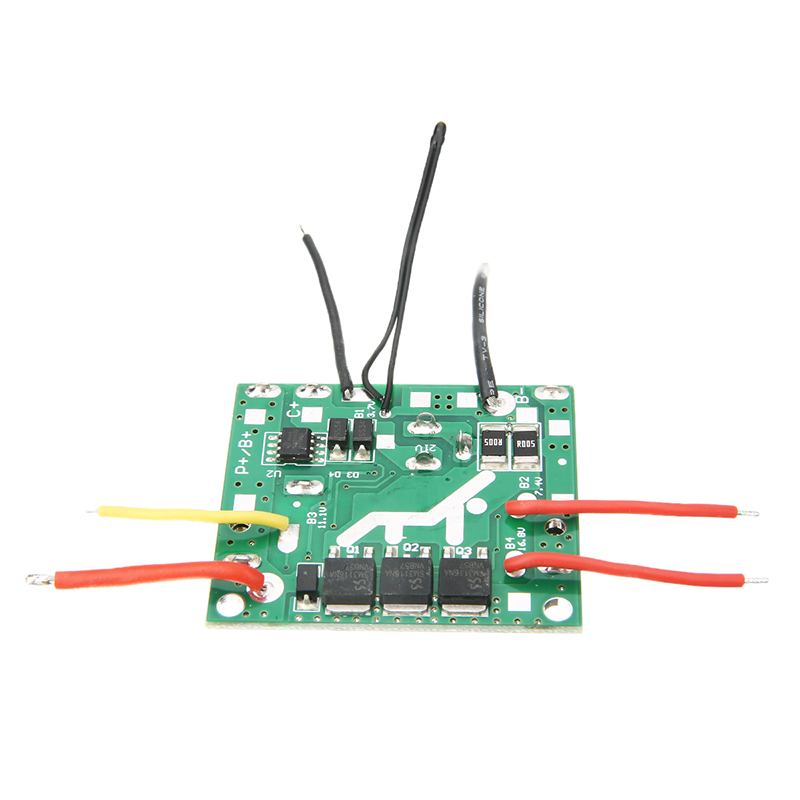

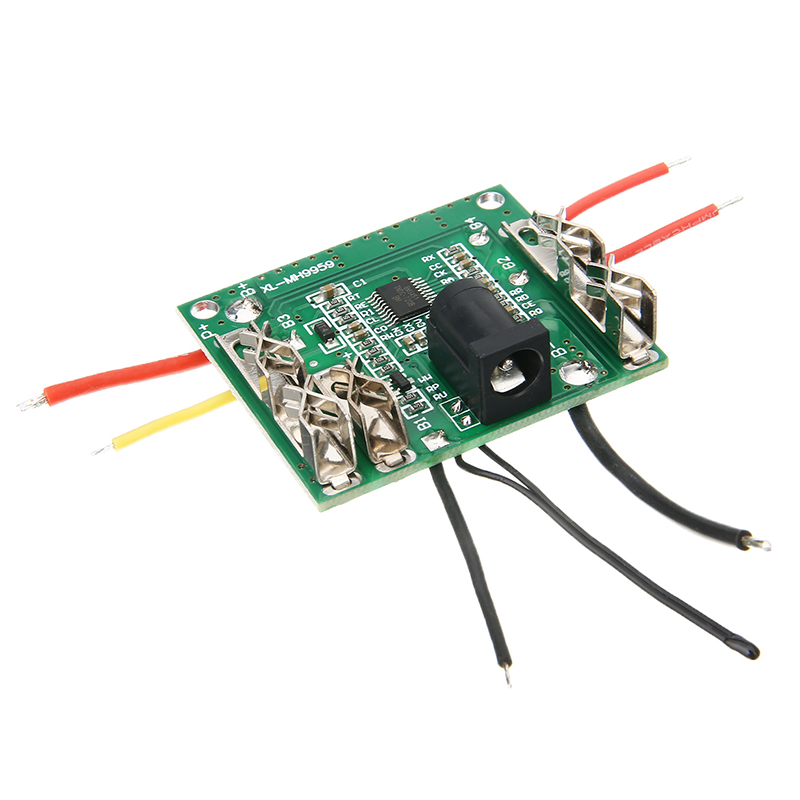

Hình ảnh sản phẩm
