Bảng Mạch Biến Tần Sóng Sin EGS002 EG8010 + IR2110 + Mô Đun LCD

Giới thiệu Bảng Mạch Biến Tần Sóng Sin EGS002 EG8010 + IR2110 + Mô Đun LCD

Bảng điều khiển biến tần sóng sin tinh khiết EGS002 "EG8010 + IR2110 " Mô-đun trình điều khiểnLCD
Eg8010 là một kỹ thuật số. chức năng rất tốt mang lại khả năng kiểm soát thời gian chết của riêng họ đối với chip máy phát sóng hình sin thuần túy , được sử dụng trong cấu trúc chuyển đổi nguồn DC-DC-AC hai giai đoạn hoặc biến áp tần số nguồn DC-AC một giai đoạn Boost Kiến trúc , một bộ dao động tinh thể 12MHz bên ngoài , để đạt được độ chính xác cao và độ méo hài rất nhỏ biến tần sóng sin tinh khiết 50Hz hoặc 60Hz . Chip sử dụng công nghệ CMOS , tích hợp bên trong của máy phát hình sin SPWM. chết cho mạch điều khiển thời gian. dải hệ số nhân. mạch khởi động mềm , cho mạch bảo vệ , giao diện giao tiếp nối tiếp RS232 và mô-đun trình điều khiển LCD nối tiếp 1602 chức năng.
Tính năng '
Voltage,current.real để phản hồi nhiệt độ thời gian
Bảo vệ quá áp , quá dòng và quá nhiệt
Giao tiếp nối tiếp để đặt tần số điện áp đầu ra và các thông số khác Bên ngoài
Đi kèm với điều khiển deadband , ghim thiết lập 4 thời gian chết-300nS chết theo thời gian-500nS chết theo thời gian-1.0uS chết theo thời gian-1.5uS thời gian chết
Pin thiết lập bốn loại tần số đầu ra sóng sin thuần túy - tần số cố định 50 hz sóng sin tinh khiết '60 hz tần số cố định sóng sin tinh khiết '0-100 hz tần số sóng sin tinh khiết có thể điều chỉnh '0-400 hz tần số sóng sin tinh khiết Có thể điều chỉnh

Nguồn điện đơn 5V
Điều chế đơn cực và lưỡng cực
Bộ dao động tinh thể 12MHz bên ngoài
Pwm cho tần số sóng mang 23,4KHz
Chân chế độ khởi động mềm cài đặt phản hồi trong thời gian 1S
Cổng nối tiếp bên ngoài 128 * 32 Mô-đun LCD 1602 hiển thị điện áp , tần số , nhiệt độ và dòng điện của biến tần và các thông tin khác
Ứng dụng '
Biến tần sóng sin tinh khiết một pha
Biến tần PV
Biến tần năng lượng gió
Hệ thống UPS cấp nguồn liên tục
Hệ thống máy phát điện kỹ thuật số
Nếu có quyền lực
Bộ điều khiển tốc độ động cơ một pha
Biến tần một pha
Bộ điều chỉnh sóng sin
Bộ điều chỉnh sóng sin
Máy tạo sóng sin

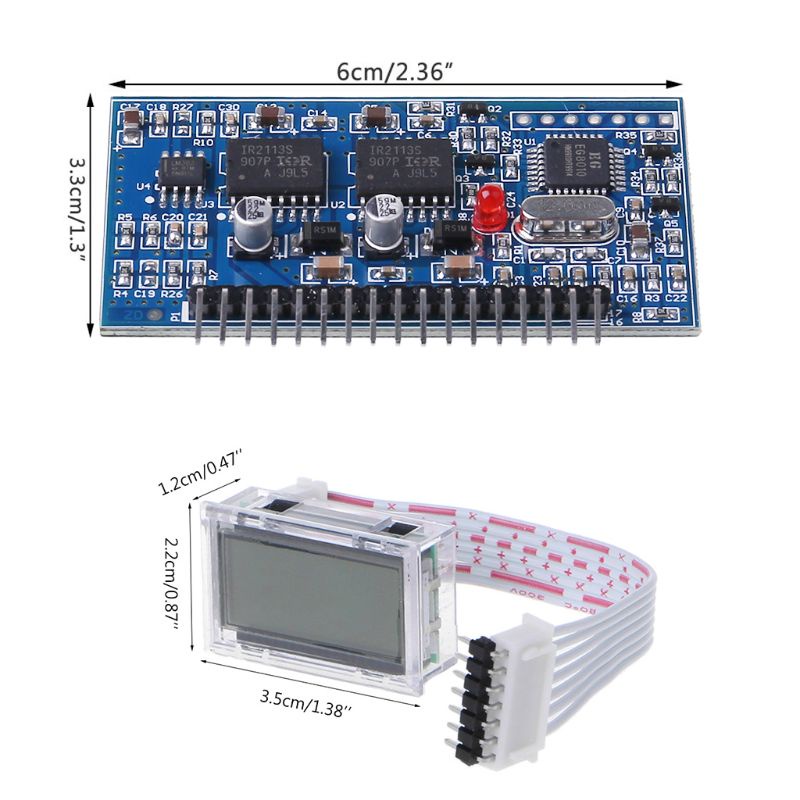

Kích thước '3.1x1.4cm '1.22x0.55 inch
3,5x2,2x1,2cm x1,38x0,87x0,47
Ghi chú '
Vui lòng cho phép lỗi 1-3mm do đo lường thủ công . Xin hãy chắc chắn rằng bạn không bận tâm trước khi đặt giá thầu .
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn "

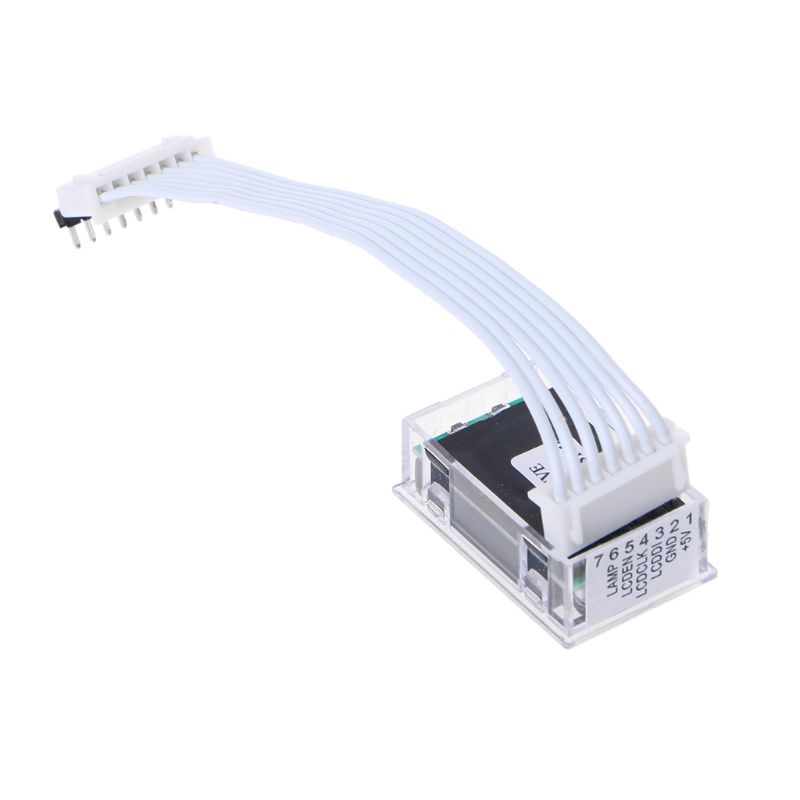

Thông báo 'LCD không chứa cáp
Trong việc sử dụng bo mạch trình điều khiển LCD ,Connection EGS002 và cáp LCD phải sử dụng cáp được bảo vệ , nếu không . Bộ chuyển đổi. môi trường dòng điện cao áp cao sẽ ảnh hưởng nghiêm trọng đến hoạt động của tấm ổ đĩa

Gói bao gồm '
1x Bảng điều khiển biến tần sóng sin thuần túy
1x màn hình LCD
1x cáp

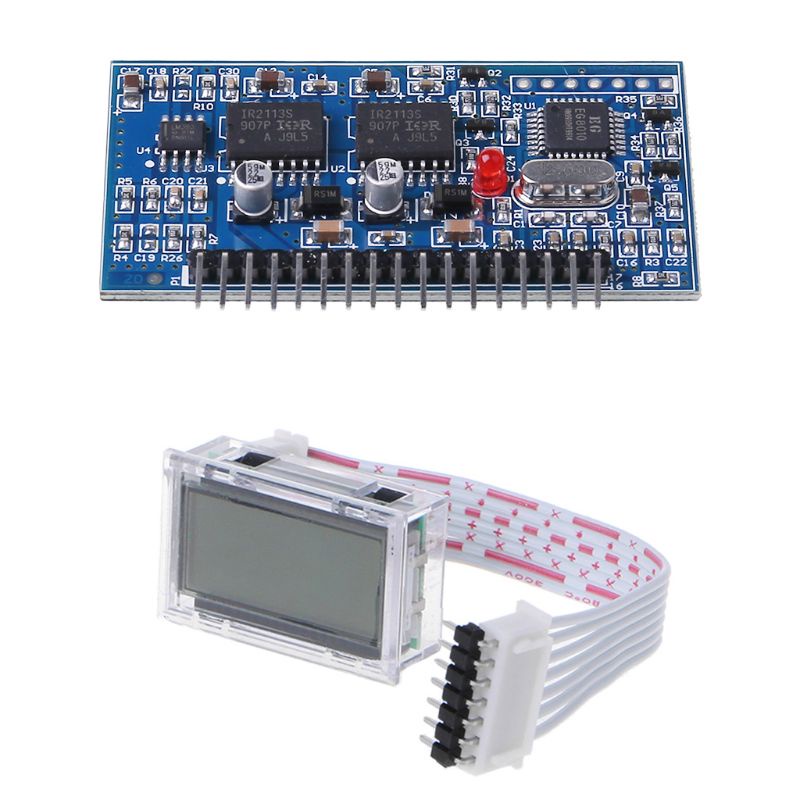

Hình ảnh sản phẩm
