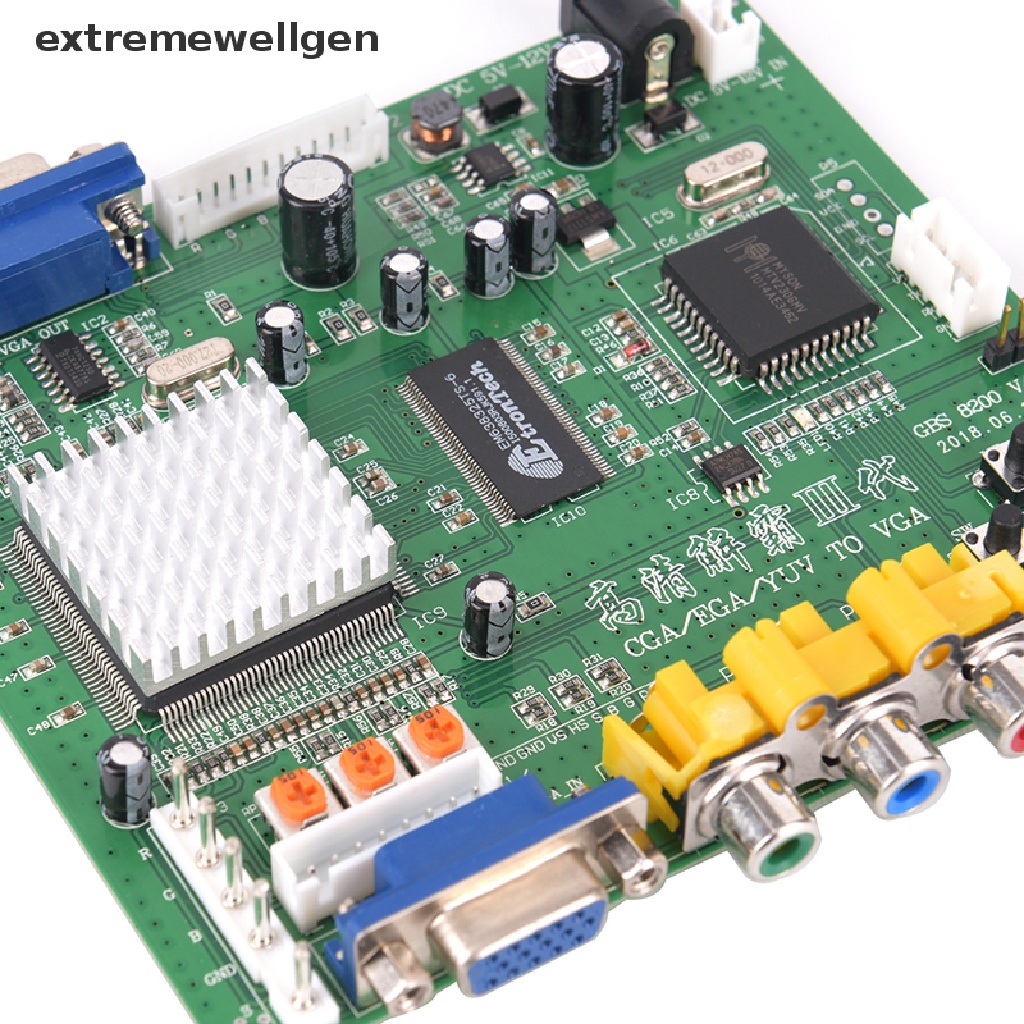

Giới thiệu Bảng Mạch Chuyển Đổi RGB / CGA / EGA / YUV Sang VGA HD HD9800 / GBS8200 LLF
Đặc điểm:
Bảng chuyển đổi HD GBS8200 mới nhất & chính thức.
Hỗ trợ đầu vào tín hiệu thành phần CGA / ETA / VGA / YUV
Hỗ trợ đầu ra VGA (640x480, 800x600, 1024x768, 1360x768)
Tự động quét tín hiệu CGA / ETA / VGA (15KHz, 24KHz, 31KHz)
Tự động quét tín hiệu thành phần YUV (480i, 576i, 720i, 1080i, 480p, 576p, 720p, 1080p)
Trên màn hình hiển thị (tiếng Anh và tiếng Trung)
Hỗ trợ điều khiển vị trí hình ảnh và điều khiển thu phóng hình ảnh
Bộ chuyển đổi A / D 24-bit kỹ thuật số đích thực cho chuyển đổi màu 16,7 triệu triệu thật.
Hỗ trợ TẤT CẢ các loại màn hình VGA (CRT, LCD, PDP, Máy chiếu, v.v.)
Thông tin chi tiết:
Công suất đầu vào: 5VDC +/- 0.5v (2A)
Tín hiệu đầu vào:
Cga / ETA
14,5khz - 16,5kHz
23,5khz - 25,5kHz
30,5khz - 32,5kHz
Rgbhv: 30,5kHz - 32,5kHz
Vga: 30,5kHz - 32,5kHz
Ypbpr: 480p, 576p, 720p, 1080p
Ycbcr: 480i, 576i, 720i, 1080i
Tín hiệu đầu ra: VGA: 640 * 480.800 * 600.1024 * 768.1360 * 768
Điều khiển người dùng:
Công tắc đầu vào, Thu phóng hình ảnh, Vị trí hình ảnh,
Độ phân giải đầu ra, điều chỉnh mức tăng RGB.
¡°Menu menu¡ ± mở OSD và nhập.
¡°Up¡ ± lên và tăng.
¡°Xuống / AUTO¡ ± xuống và giảm.
Nhấn phím này: tự động quét tín hiệu CGA / ETA
Nhấn phím này trên 5 giây và phát hành: hệ thống đặt lại
(hoạt Động này không hợp lệ khi bạn mở menu OSD)
¡°Sw¡ ± chuyển đổi tín hiệu đầu vào Ypbpr / RGBS / RGBHV.
(hoạt Động này không hợp lệ khi bạn mở menu OSD)
¡°Kẹp sp¡ ± & ¡°Kẹp ± xin vui lòng không điều chỉnh nút này, ngoại trừ màn hình có mục đen hoặc đổi màu hình ảnh.
Để biết thêm chức năng điều khiển, vui lòng xem OSD để hoạt động.
Không có tín hiệu trên bạn màn hình
Vui lòng kiểm tra cáp đầu vào và đầu ra, đảm bảo rằng tất cả các loại cáp được kết nối. Và đảm bảo rằng nguồn điện đang bật.
Màn hình nói ¡°Không có tín hiệu ±
Hãy nhấn ¡°Sw¡ ± để chuyển đổi tín hiệu đầu vào.
Đầu vào không hỗ trợ
Khi màn hình của bạn hiển thị ¡°Đầu vào không hỗ trợ¡ ±, có thể bạn cần thay đổi độ phân giải thấp.
Hãy nhấn ¡°Xuống / AUTO¡ ± trên 5 giây và phát hành. Độ phân giải đặt lại thành 800 * 600.
Hình ảnh không đầy trên màn hình bạn
Vui lòng vào menu để điều chỉnh vị trí hình ảnh và thu phóng.
Hình ảnh lắc hoặc đóng băng
Hãy nhấn ¡°Xuống / auto¡ ±, hệ thống sẽ tự động quét tín hiệu đầu vào và khôi phục hình ảnh.
Có mặt hàng đen trên màn hình hoặc tất cả các màn hình quá đen, hoặc đổi màu hình ảnh
Vui lòng điều chỉnh ¡°Kẹp sp¡ ± và ¡°Kẹp st¡±, vui lòng giữ ¡°Kẹp st¡± nhỏ hơn ¡°Kẹp sp¡±.
Chúng tôi đề nghị ¡°Kẹp st¡± SET ¡°03¡± , ¡°Kẹp sp¡ ± SET ¡°04¡±.
Hình ảnh màu không đúng
Vui lòng điều chỉnh RGB VR.
Màu xanh lá cây
Kích thước: 117 * 100 * 20 mm
Chiều dài cáp: 50cm
Gói hàng bao gồm:
1pc x Bảng chuyển đổi GBS8200
Dây cấp nguồn 1pc x 2P
Dây tín hiệu 1pc x 8P
