Bảng mạch đầu đọc thẻ RFID Pcbfun RC522 mô đun anten giao diện SPI

Giới thiệu Bảng mạch đầu đọc thẻ RFID Pcbfun RC522 mô đun anten giao diện SPI

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

[Chip RC522]

MF RC522 được sử dụng cho chip thẻ giao tiếp không tiếp xúc 13.56MHz đọc và ghi tích hợp cao, được công ty tung ra cho ứng dụng "bảng" của chip thẻ không tiếp xúc có điện áp thấp, chi phí thấp, kích thước nhỏ để đọc và viết, máy đo thông minh và thiết bị cầm tay di động được phát triển là sự lựa chọn tốt hơn. MF RC522 sử dụng khái niệm điều chế và giải điều chế tiên tiến được tích hợp hoàn toàn trong tất cả các loại phương thức và giao thức truyền thông không tiếp xúc thụ động 13,56MHz. 14443A tín hiệu bộ phát đáp tương thích. Phần kỹ thuật số để xử lý các khung ISO14443A và phát hiện lỗi. Ngoài ra, hỗ trợ thuật toán mã hóa CRYPTO1 nhanh chóng, xác thực thuật ngữ đối với sản phẩm. Hỗ trợ MFRC522 đối với loạt giao tiếp không tiếp xúc tốc độ cao, tốc độ truyền dữ liệu hai chiều lên đến 424kbit / s. Là thành viên mới của dòng thẻ đọc 13,56MHz thuộc họ chip tích hợp cao, MF RC522 MF RC500 MF RC530 có rất nhiều điểm giống nhau, nhưng cũng có nhiều đặc điểm và sự khác biệt. Giao tiếp giữa bảng mạch và chế độ SPI máy chủ giúp giảm khối lượng kết nối hẹp bảng mạch PCB, giảm chi phí.

[Mô-đun RFID]

Mô-đun MF522-AN đầu đọc thẻ mạch thiết kế chip MFRC522 ban đầu, dễ sử dụng, chi phí thấp và áp dụng cho phát triển thiết bị người dùng, đầu đọc và phát triển các ứng dụng tiên tiến, nhu cầu thiết kế / sản xuất thiết bị đầu cuối thẻ RF của người dùng. Mô-đun này có thể được tải trực tiếp vào các khuôn đọc khác nhau. Sử dụng điện áp 3,3V, thông qua giao diện SPI đơn giản vài dòng trực tiếp với bất kỳ giao tiếp kết nối bo mạch chủ CPU của người dùng có thể đảm bảo rằng mô-đun hoạt động ổn định và đáng tin cậy, đầu đọc thẻ khoảng cách;


[Thông tin sản phẩm]
Dòng điện hoạt động: 13-26mA / DC 3.3V
Dòng điện không hoạt động: 10-13mA / DC 3.3V
Dòng điện khi ngủ: <80uA
Dòng điện đạt tối đa: <30mA
Tần số hoạt động: 13,56MHz
Các loại thẻ được hỗ trợ: dành cho mifare1 S50, Mifare1 S70, Ultralight, Pro, DESFire
Đặc điểm vật lý của sản phẩm: kích thước: 40mm × 60mm
Nhiệt độ môi trường hoạt động: -20-80 độ C
Nhiệt độ môi trường bảo quản: -40-85 độ C
Độ ẩm tương đối: độ ẩm tương đối 5% -95%
Giao diện mô-đun Tham số SPI
Tốc độ truyền dữ liệu: tối đa 10Mbit / s

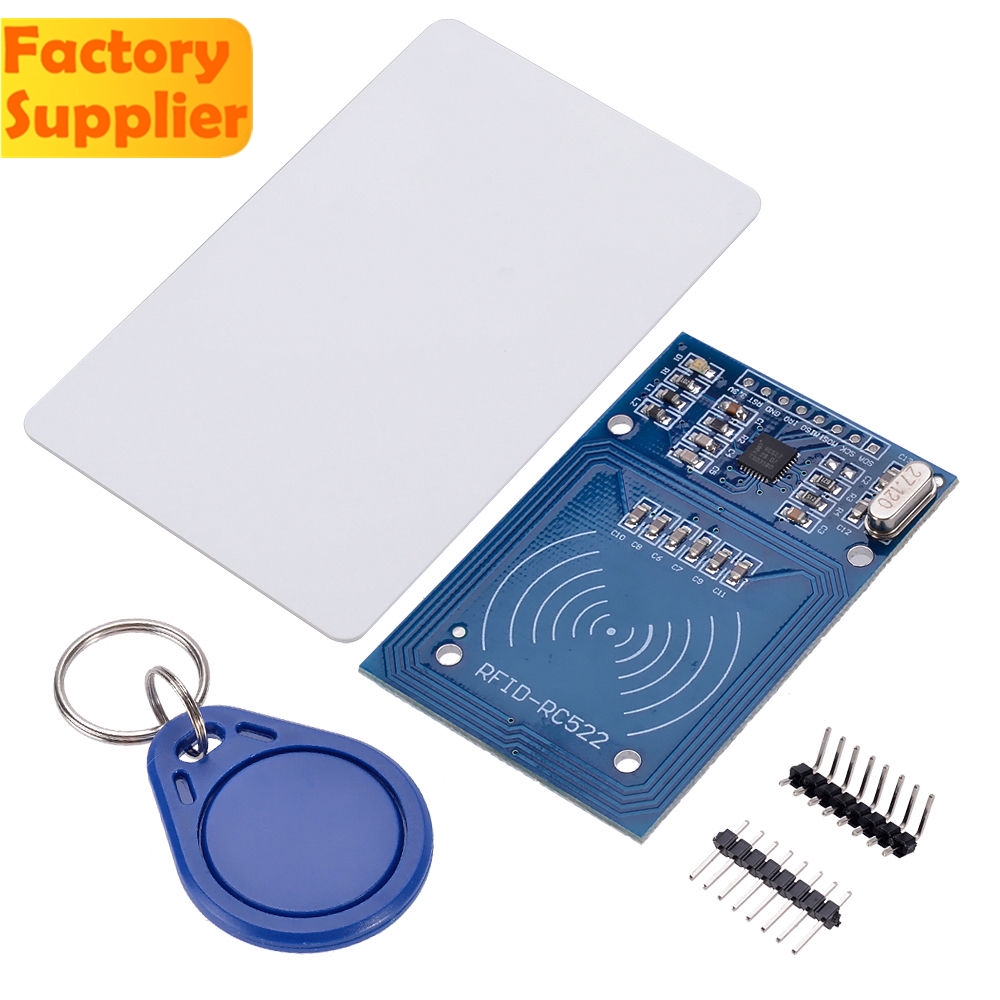

Gói hàng bao gồm:
1 x Mô-đun RFID-RC522
1 x Thẻ trống S50 tiêu chuẩn

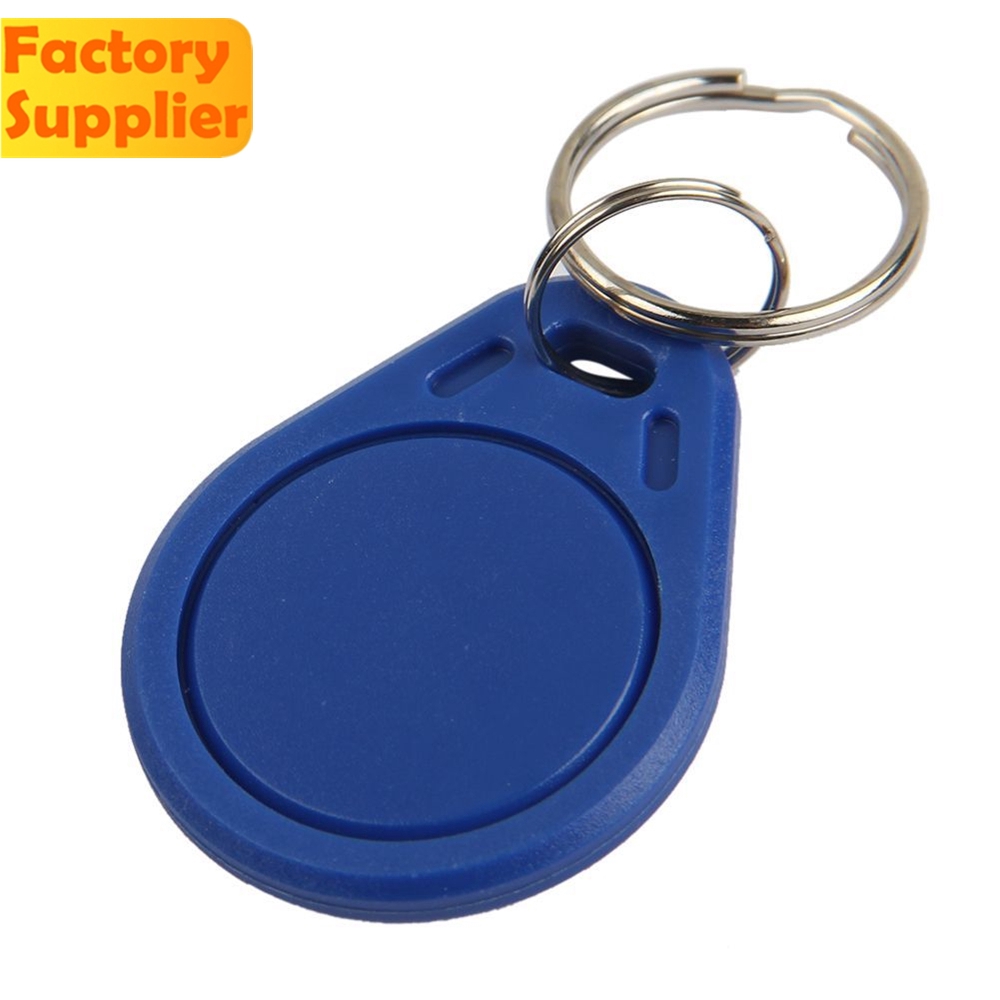

1 x Thẻ S50 có hình dạng đặc biệt (hình dạng vòng khóa như hình ảnh hiển thị)
1 x Hàng ghim thẳng, cong

#DIYMORE # MFRC-522 # RC-522 # RC522 #Antenna #RFID #IC # Không dây # Mô-đun # Đối với #Arduino #SPI # Máy văn # Đầu đọc #IC # Thẻ # Gần # Mô-đun

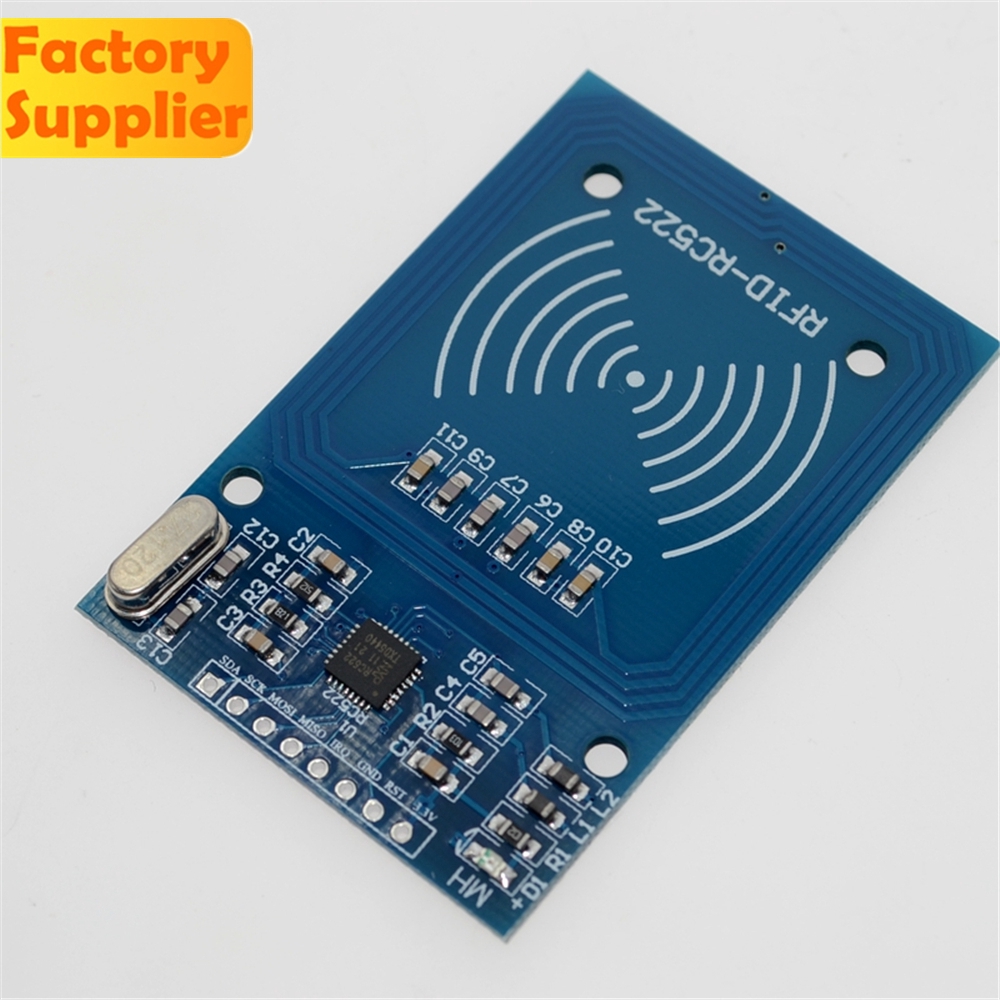

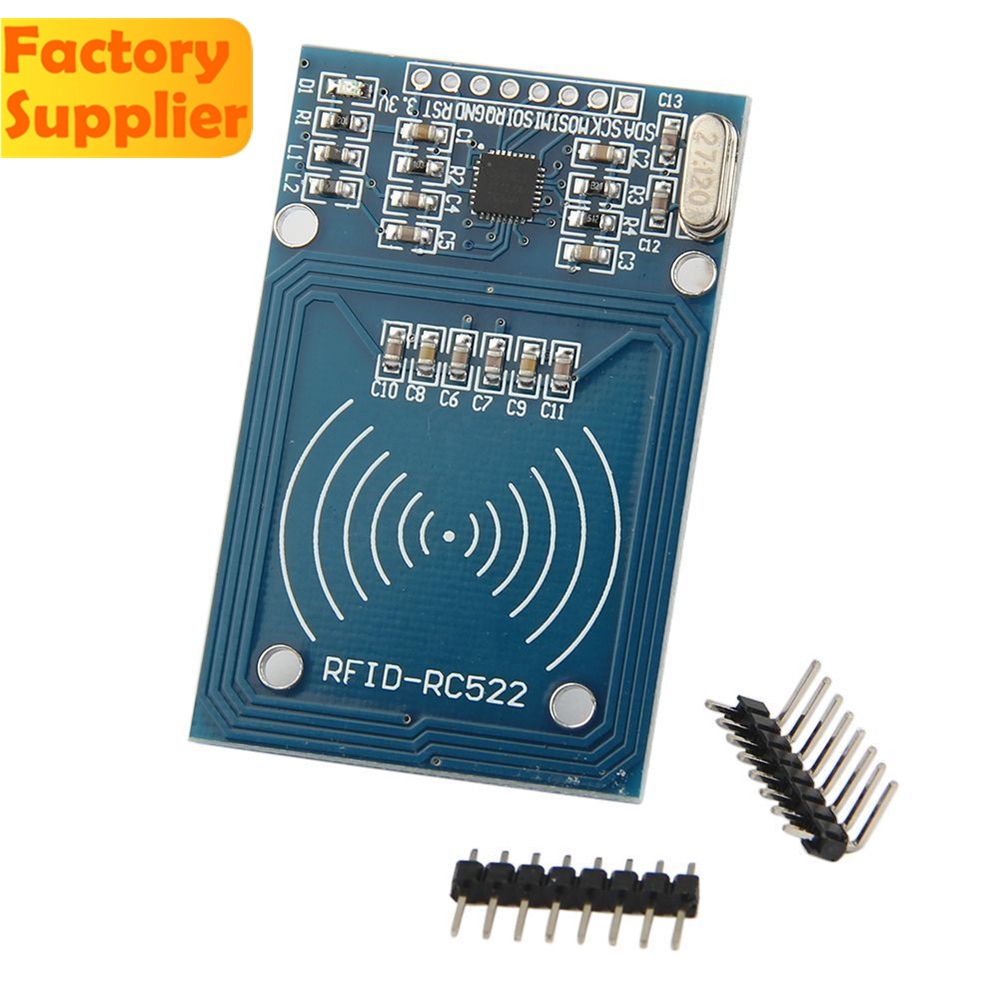

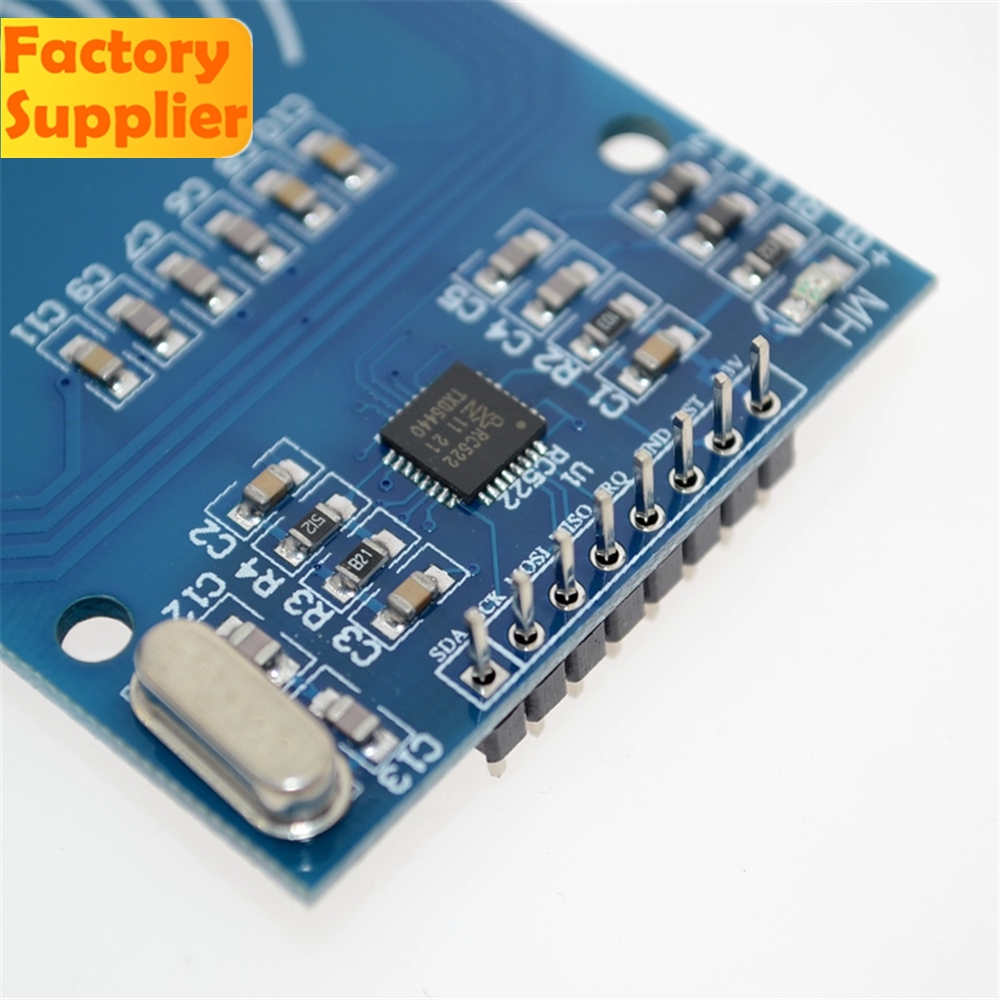

Hình ảnh sản phẩm
