Bảng Mạch Đèn LED Nhấp Nháy Hình Cây Thông Giáng Sinh DIY

Giới thiệu Bảng Mạch Đèn LED Nhấp Nháy Hình Cây Thông Giáng Sinh DIY

Giáng sinh Cây thông Noel LED Đèn nhấp nháy tự làm Bộ đèn Flash màu đỏ Màu xanh lá cây Bảng mạch đèn LED Nóng
Mô tả:

Sản phẩm mới và chất lượng cao
Mô tả sản phẩm:
Mạch này bao gồm đèn LED 16 chiếc (điốt phát sáng). Đèn LED 16 chiếc được chia thành bốn nhóm và mỗi nhóm có các tần số nhấp nháy khác nhau, khi bốn nhóm nhấp nháy cùng nhau. Vật phẩm này trông giống như một cây thông Noel nhỏ. mạch điện được cung cấp bởi 9V.
Ưu ĐIỂM:
Mạch này đơn giản và thiết thực, tiêu thụ điện năng thấp. Nó sử dụng mạch tích hợp để lái xe: ít hơn
Các bộ phận, và dòng rất đơn giản và dễ hiểu.
Bộ dây điện bên ngoài: với phích cắm có thể cắm để thay thế các bộ phận dễ dàng bất cứ lúc nào và có lợi cho việc gỡ lỗi mạch. Đồng thời cho phép chúng tôi nâng cao hiểu biết của mình về các nguyên tắc của mạch trong quá trình gỡ lỗi.
Dòng này nằm ở dạng mạch dao động bằng chu kỳ tạo ra bởi các nguyên tắc sau:
-sau Lần sạc đầu tiên, tụ điện C1 & C4 sạc đã hoàn tất.
- Tụ điện C2 & C3 sẽ tiếp tục sạc.
-khi Bóng bán dẫn Q1 & Q4 được bật cùng một lúc, nó xả tụ điện C1 & C4.
- Tụ điện C2 & C3 được sạc đầy, bóng bán dẫn Q1 & Q4 sẽ được đóng lại, đồng thời sạc lại tụ điện C1 & C4.
-bộ Phát Q2 & Q3 được bật trong khi tụ điện C2 & C3 sẽ được xả.
-Bằng Cách tương tự, tốc độ là tần số dao động và tần số được xác định bởi điện trở R & giá trị điện dung C.

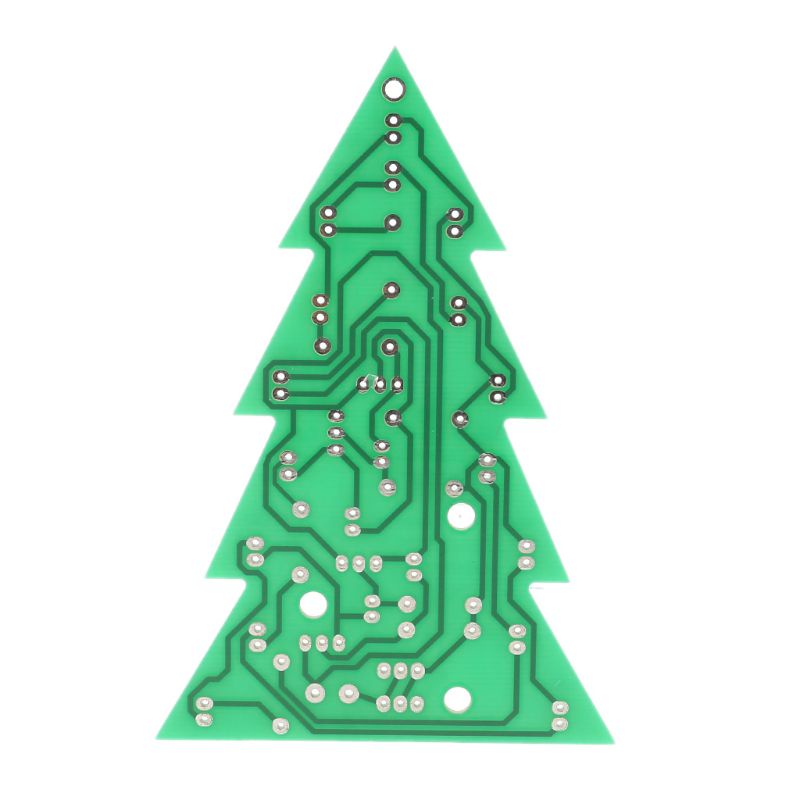

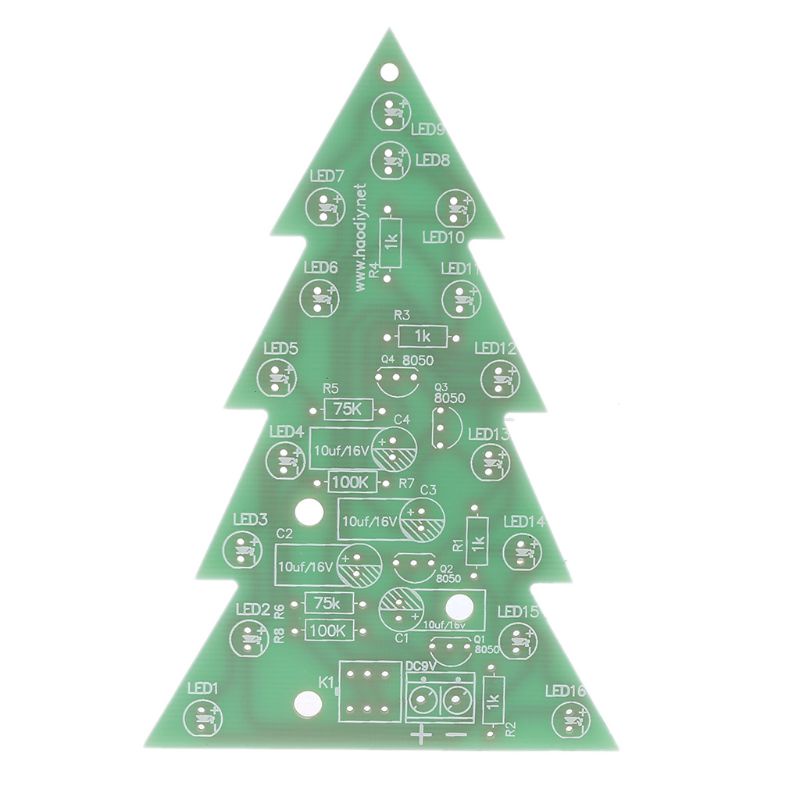

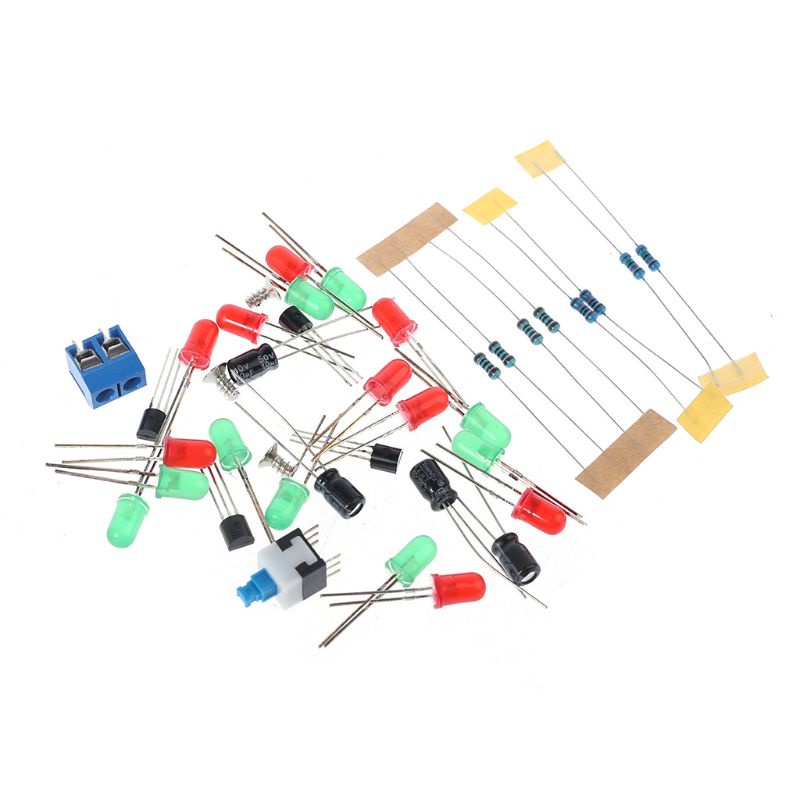

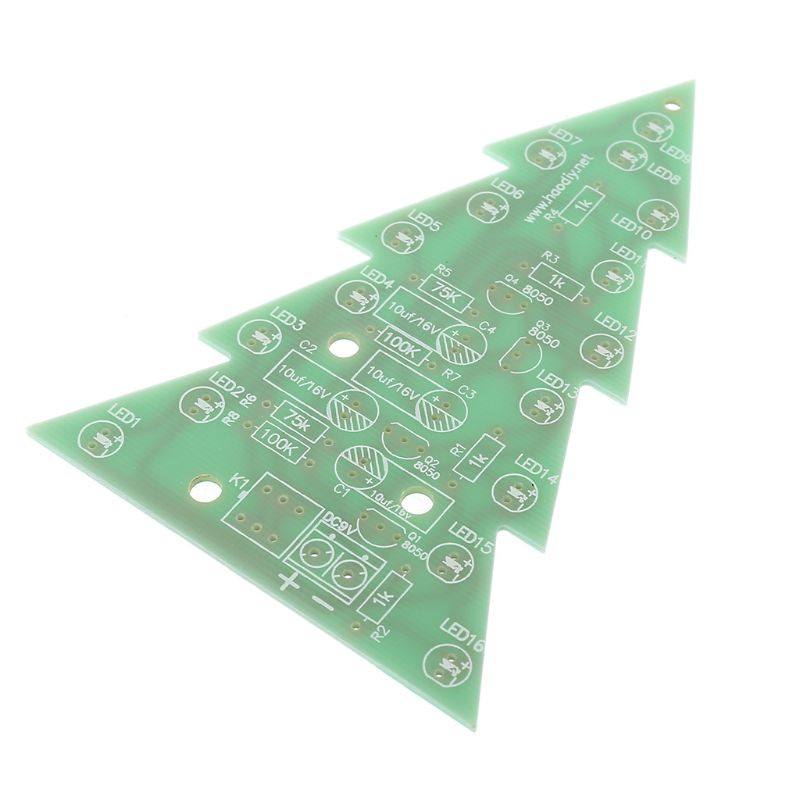

Suite: Bảng mạch PCB, thành phần hộp. (Không Có pin)
Nếu bạn cần hướng dẫn, hãy liên hệ với tôi, tôi sẽ gửi cho bạn một liên kết tải xuống dữ liệu ~
Kích thước bảng: 70mm * 110mm
Số lượng: 1 cái

Gói hàng bao gồm:
1 x Cây LED Giáng sinh

Hình ảnh sản phẩm
