Bảng Mạch Điện Tử 5V Công Tắc Điều Khiển Bằng Giọng Nói DIY

Giới thiệu Bảng Mạch Điện Tử 5V Công Tắc Điều Khiển Bằng Giọng Nói DIY

Bộ công tắc điều khiển bằng giọng nói 5V Bộ dụng cụ tự làm Mạch điện tử
Nguyên tắc làm việc "
Q1 và Q2 bao gồm hai mạch khuếch đại , tín hiệu được chấp nhận bởi MK1 C1 được kết hợp với đế của cực Q1. khuếch đại và đưa trực tiếp từ bộ thu đến đế Q2 đến cực âm Sóng vuông ở bộ thu Q2 , với để kích hoạt mạch ổn định
Đáp ứng tần số mạch R1, C1 giới hạn ở khoảng 3kHz đến dải độ nhạy cao
Bật nguồn ở trạng thái mạch ổn định Q4 tắt , Q3 bão hòa , D3 không sáng
Khi MK1 nhận được tín hiệu điều khiển và một đầu ra sóng vuông âm sau khi hai phóng to. đột biến âm thông qua D1 , thêm vào đế của Q3 , mạch nhanh chóng lật ; D3 được sáng sau khi xử lý vi sai
Khi MK1 kết nối lại với tín hiệu điều khiển , mạch và lật , D3 tắt
Bảng mạch dành riêng cho đầu cuối J1 truy cập bên ngoài thiết bị điều khiển và các thiết bị khác thông qua giọng nói rơ le đầu nối J1. ( Sau đó cần có rơ le ở cả hai đầu của cuộn dây rơ le chống và một diode)

Thông số kỹ thuật '
Tên Suite-Bộ công tắc vỗ tay
Điện áp hoạt động ' 4,5-5V
Kích thước PCB " 4.9x2.7cm '1.93x1.06 inch
Số lượng × 1 bộ
Ghi chú '
Xin vui lòng cho phép lỗi 1-3mm do đo lường thủ công. xin hãy chắc chắn rằng bạn không bận tâm trước khi bạn đặt giá thầu
Do sự khác biệt giữa các màn hình khác nhau , hình ảnh có thể không phản ánh màu sắc thực tế của mặt hàng . Cảm ơn bạn

Nội dung gói hàng '

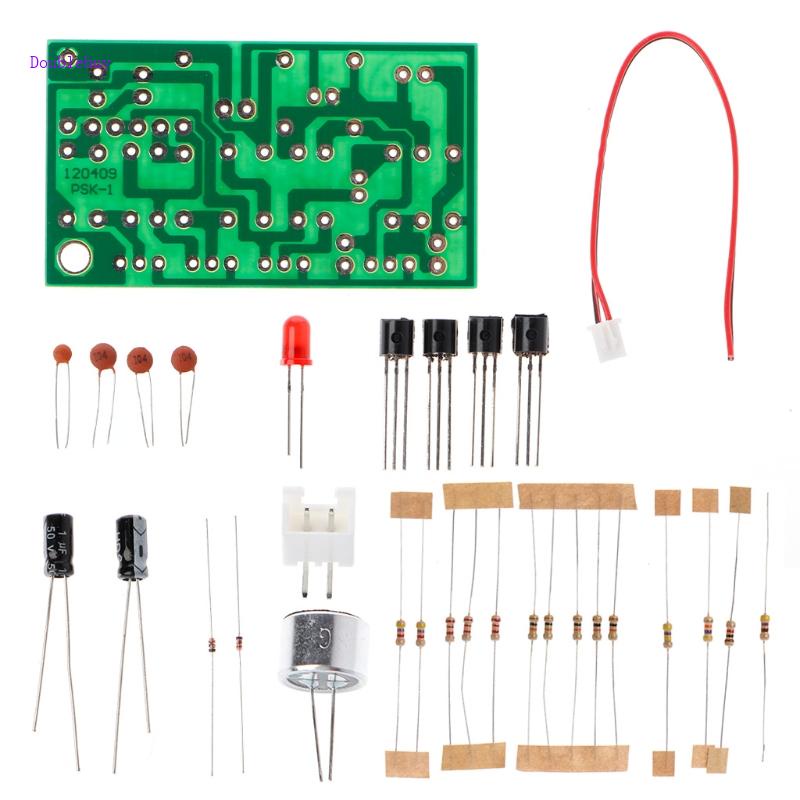

1 Bộ x Bộ công tắc điều khiển âm thanh vỗ tay

Hình ảnh sản phẩm
