Bảng mạch điều chỉnh điện áp 4A với màn hình LCD

Giới thiệu Bảng mạch điều chỉnh điện áp 4A với màn hình LCD

Đặc điểm sản phẩm
Điện áp đầu vào và đầu ra LCD, công suất đầu ra dòng ra;
Bảo vệ chống đảo ngược đầu vào, kết nối ngược sẽ không bị cháy;
Có thể bước lên và xuống bậc, điện áp đầu ra 0,5-30V quy định tùy ý, giới hạn quy định tùy ý 0-4A hiện tại;
Chống đùn đầu ra, sạc pin mà không cần thêm diode chống trào ngược;
Nút điều khiển BẬT / TẮT trạng thái và bạn có thể đặt mặc định nguồn trên là BẬT hoặc TẮT;
Hỗ trợ và chip mô tả được sử dụng làm bộ điều khiển chính, ống 60V 75A MOS bên ngoài làm công tắc, sửa đổi kép 60V 5A SS56 Schottky, giá trị điện áp 60V, vượt trội hơn so với thị trường chương trình XL6009 / LM2577 (một thiết bị lô Giá trị áp suất không đủ, ống MOS và giá trị áp suất diode Schottky phải lớn hơn đầu vào cộng với giá trị điện áp đầu vào);
Đầu ra xé nhỏ, bộ lọc LC;
Với tản nhiệt, gửi cột cách ly hỗ trợ mô-đun.

Thông tin chi tiết:
Điện áp đầu vào: 5.5-30V (điện áp đầu vào 5V, bạn thường có thể đạt được buck-boost, nhưng giá trị điện áp và đồng hồ đo hiện tại ​​Không chính xác; nhỏ hơn 4,7V, bảo vệ điện áp thấp)
Điện áp đầu ra: 0,5-30V
Dòng điện đầu ra: làm việc ổn định lâu dài trong 3A, tăng cường nhiệt có thể đạt 4A
Công suất đầu ra: Làm mát tự nhiên 35W, tản nhiệt để tăng cường 50W
Độ phân giải hiển thị điện áp: 0,05V
Độ phân giải màn hình hiện tại: 0,005A
Hiệu suất chuyển đổi: khoảng 88%
Khởi động mềm: Có (rất mạnh mẽ khi khởi động tải, khởi động có thể không thành công)
Bảo vệ đảo ngược đầu vào: Có
Đầu ra chống đùn: Có
Bảo vệ ngắn mạch: CÓ
Tần số làm việc: 180KHZ

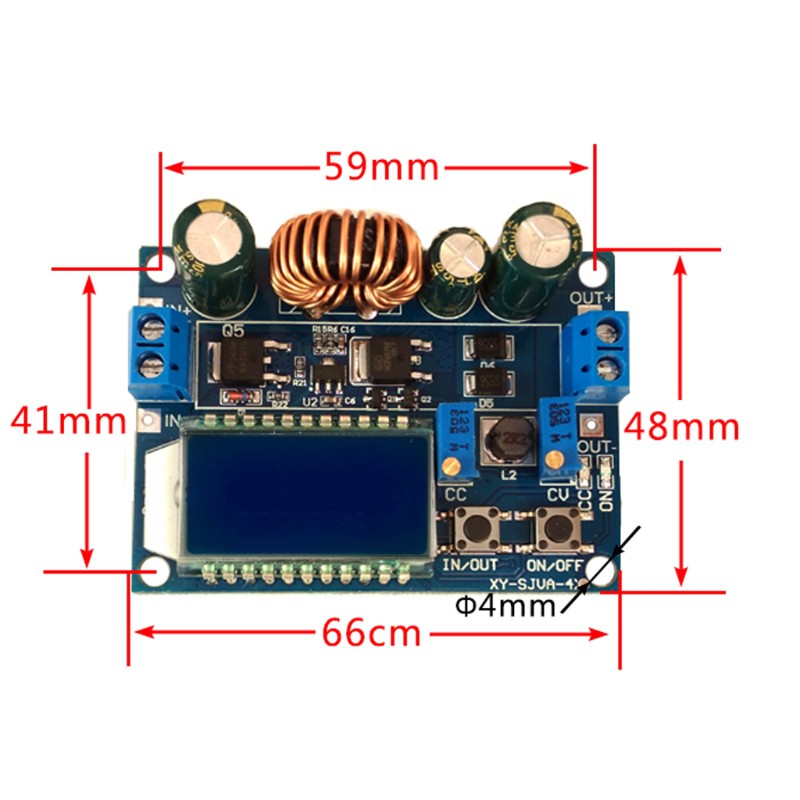

Kích thước: 6,6 * 4,8cm / 2,6 * 1,89 inch

Mô tả chức năng:

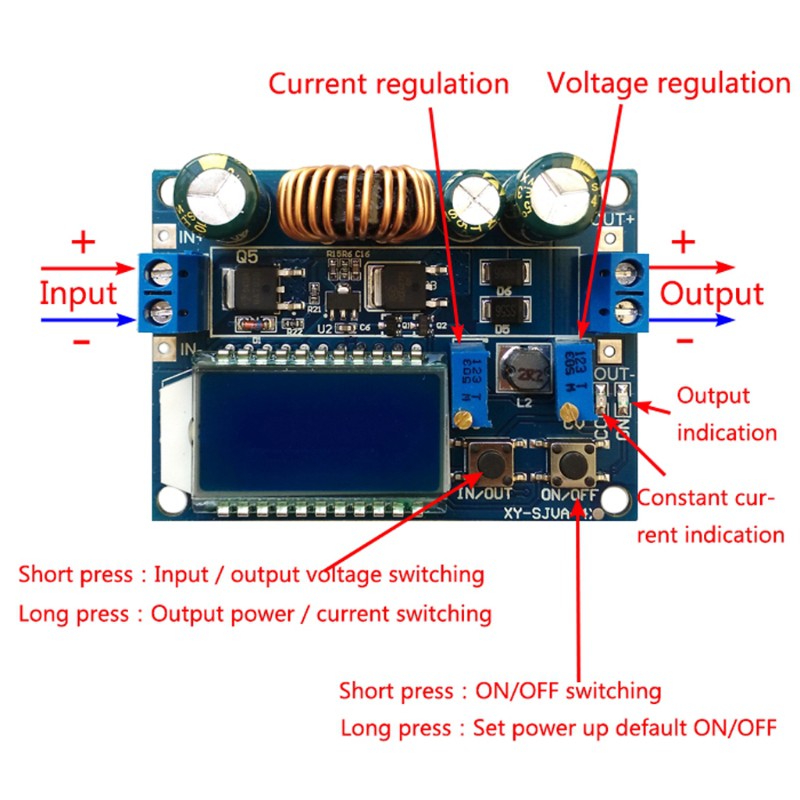

Mô-đun có IN / OUT, BẬT / TẮT hai nút: Nút IN / OUT để chuyển đổi màn hình điện áp đầu vào và điện áp đầu ra, nhấn và giữ để chuyển đổi hiển thị nguồn đầu ra hiện tại; Điều khiển nút BẬT / TẮT Bật hoặc TẮT đầu ra, nhấn và giữ Đặt nguồn trên trạng thái đầu ra mặc định là BẬT hoặc TẮT.
Cc là chiết áp cài đặt hiện tại, xoay theo chiều kim đồng hồ, có thể tăng dòng điện cài đặt, khi dòng tải đạt đến dòng điện cài đặt, vào trạng thái dòng điện không đổi, chỉ báo dòng điện không đổi CC (đỏ) sáng lên; CV bên phải Là cài đặt điện áp Chiết áp, xoay theo chiều kim đồng hồ, có thể tăng điện áp đầu ra. Chỉ báo BẬT là chỉ báo trạng thái đầu ra, khi bật điện áp đầu ra, nếu không thì tắt.

Ghi chú:
Xin vui lòng cho phép sai số 1-3mm do đo lường thủ công.
Do sự khác biệt giữa các màn hình khác nhau, hình ảnh có thể không phản ánh màu sắc thực tế của sản phẩm. Cảm ơn bạn!

Gói hàng bao gồm:
1 x Mô-đun "

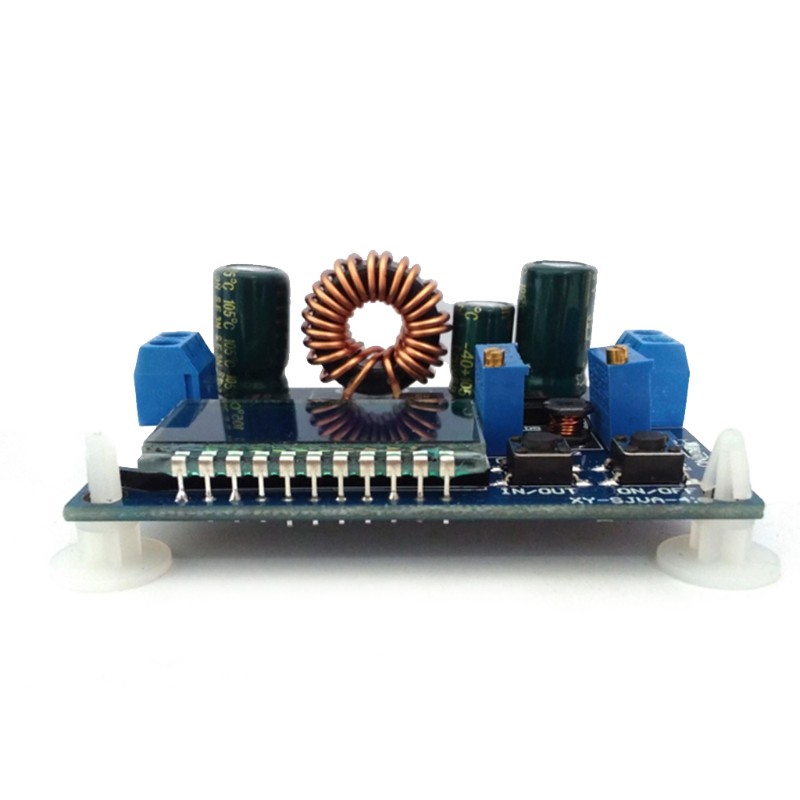

Hình ảnh sản phẩm
